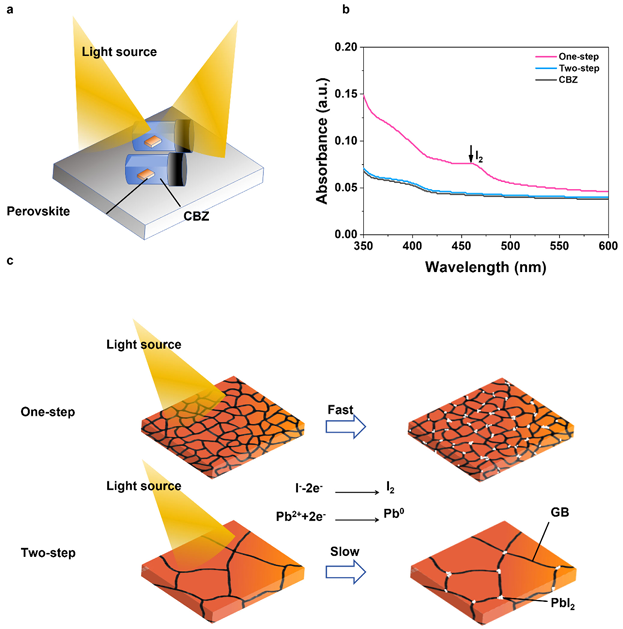

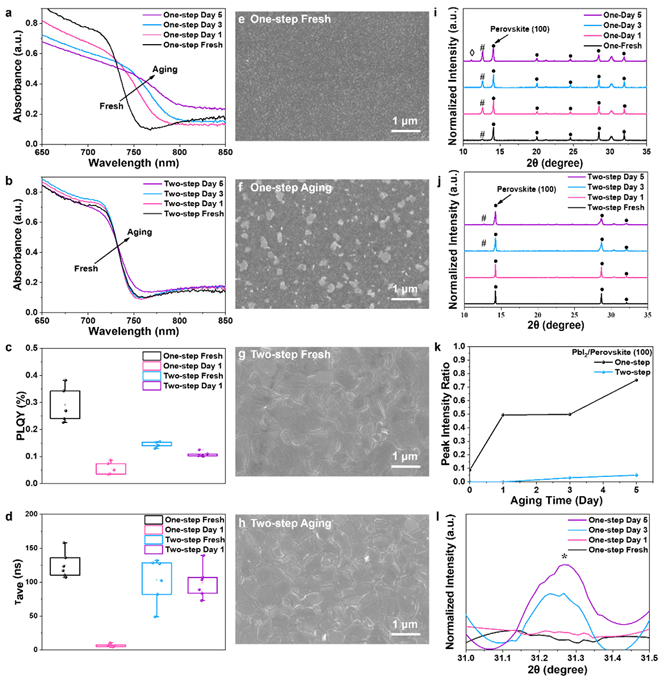

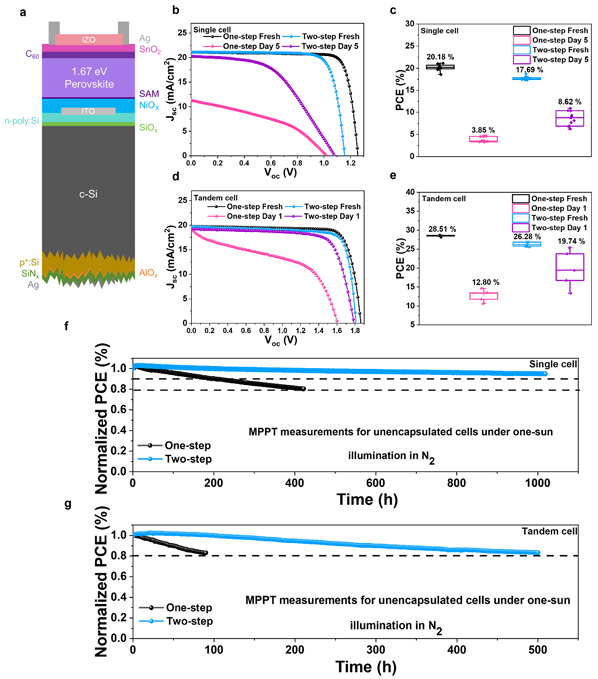

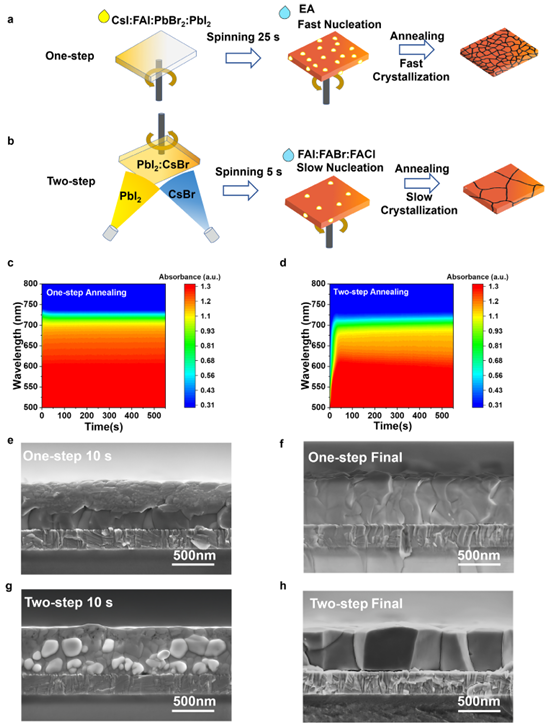

鈣鈦礦/硅疊層太陽(yáng)能電池作為下一代光伏技術(shù)已展現(xiàn)出巨大潛力。然而，鈣鈦礦的不穩(wěn)定性明顯落后于其在能量轉(zhuǎn)換效率(PCE)方面的顯著進(jìn)步。這主要是由于鈣鈦礦晶粒邊界(GB)處的氧化還原反應(yīng)導(dǎo)致鹵化物相偏析。因此，降低GB密度是減少氧化還原活性位點(diǎn)并提高其長(zhǎng)期穩(wěn)定性的最直接方法。鑒于此，2025年6月22日武漢理工大學(xué)李蔚&佛山市仙湖先進(jìn)能源科學(xué)與技術(shù)實(shí)驗(yàn)室Mathias Uller Rothmann&晶科能源股份有限公司Meng-Lei Xu于AEM刊發(fā)最小化氧化還原反應(yīng)性以提高鈣鈦礦/硅疊層太陽(yáng)能電池的穩(wěn)定性的研究成果，本文通過(guò)比較兩種不同的鈣鈦礦制備方法（一步法和混合兩步法），通過(guò)成核和生長(zhǎng)動(dòng)力學(xué)來(lái)控制鈣鈦礦的晶界密度。結(jié)果發(fā)現(xiàn)，混合兩步法比一步法具有更慢的成核和結(jié)晶速度。它顯著降低了晶界密度，降低了I^–氧化和Pb²⁺還原的可能性，并消除了相偏析。因此，采用混合兩步法制備的鈣鈦礦太陽(yáng)能電池和鈣鈦礦/硅疊層太陽(yáng)能電池在室溫下氮?dú)猓∟2）中經(jīng)過(guò)1000和500小時(shí)的最大功率點(diǎn)跟蹤（MPPT）后，分別能保留初始效率的95％和83％，比采用一步法制備的電池的壽命長(zhǎng)約10倍和6倍。
