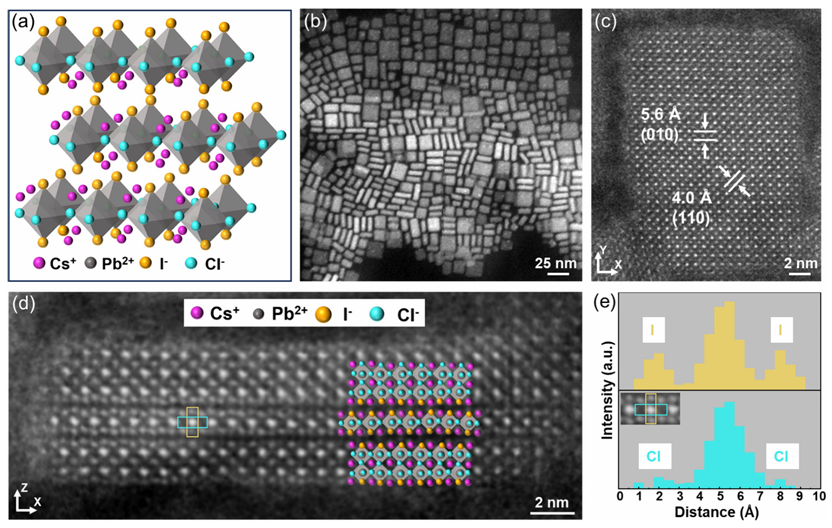

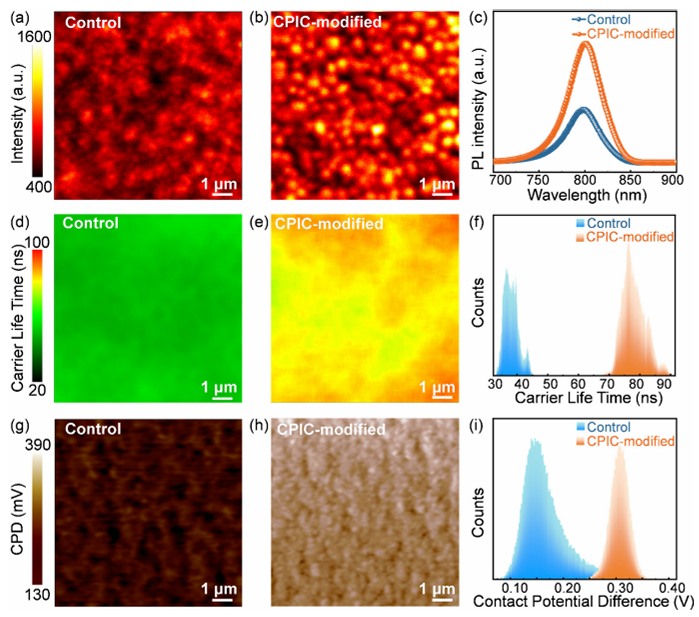

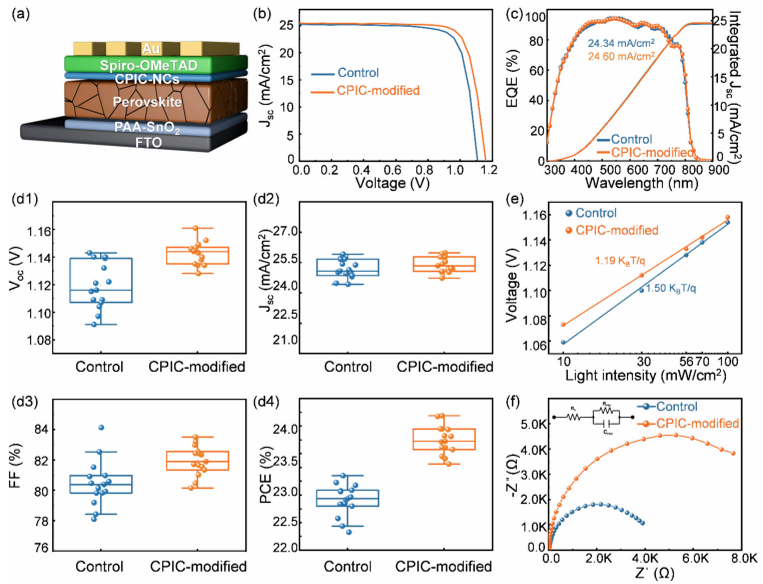

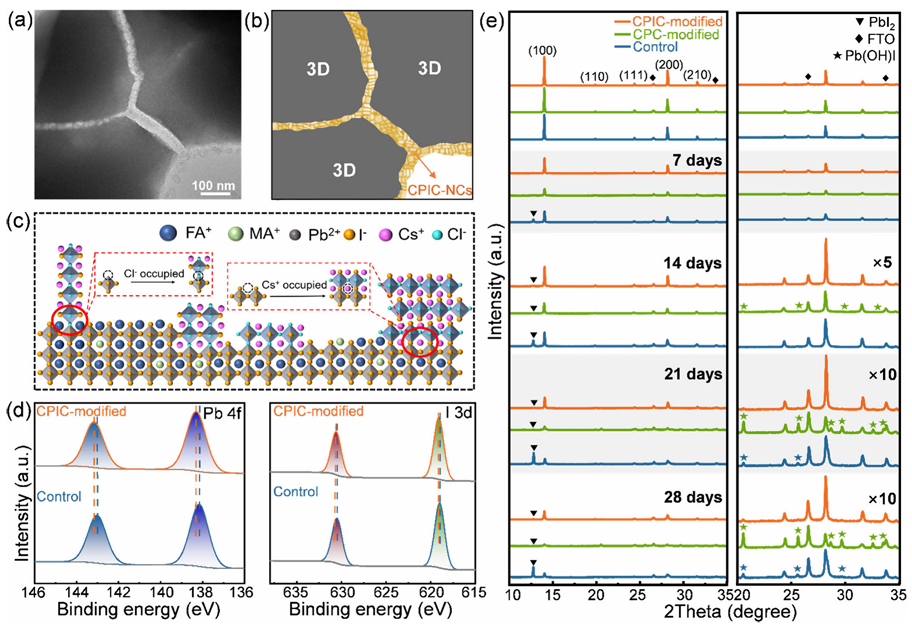

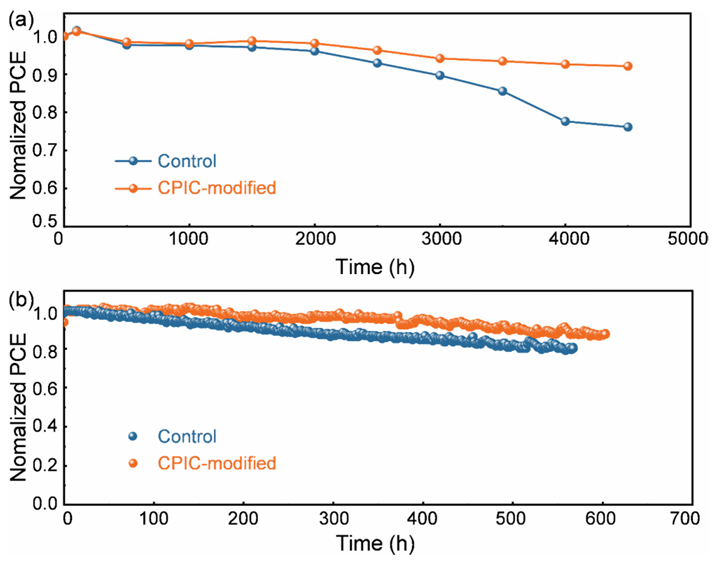

盡管有機-無機雜化鈣鈦礦（ABX3）擁有巨大的光伏潛力，但由缺陷介導(dǎo)的離子遷移和光誘導(dǎo)降解引起的運行不穩(wěn)定性仍然是關(guān)鍵瓶頸。鑒于此，2025年5月27日河北工業(yè)大學張陽洋&鄭士建于Nano Letters刊發(fā)通過納米晶體界面工程調(diào)整光穩(wěn)定鈣鈦礦太陽能電池的降解途徑的研究成果，采用Cs2PbI2Cl2納米晶體（CPIC-NC）和CsPbCl3納米晶體（CPC-NC）來修飾鈣鈦礦吸光層的界面。除了傳統(tǒng)的缺陷修復(fù)作用（Cs⁺/鹵化物填充A/X位空位）之外，這種修飾可以從根本上改變鈣鈦礦薄膜在光照下的降解途徑。研究表明，CPIC-NC可以誘導(dǎo)更可控的Pb(OH)I形成，并有效抑制鈣鈦礦在長期光老化后分解為碘化鉛，從而發(fā)揮出優(yōu)異的修飾作用。經(jīng)CPIC-NC修飾后的太陽能電池，實現(xiàn)了24.28%的最高功率轉(zhuǎn)換效率。此外，未封裝的器件在ISOS-L-1I條件下運行600小時后，以及在ISOS-D-1條件下運行4500小時后，仍保留了初始效率的90%以上。這項工作確立了納米晶體介導(dǎo)的界面控制作為鈣鈦礦光電子學雙缺陷/退化調(diào)控策略。
