金屬鹵化物鈣鈦礦已成為溶液加工的藍(lán)色發(fā)光二極管（LED）的最有前途的候選材料之一。但是，LED在工作電壓下的鹵化物相偏析以及由此引起的光譜偏移會阻礙其進(jìn)一步應(yīng)用。加拿大多倫多大學(xué)Edward H. Sargent，Oleksandr Voznyy和蘇州大學(xué)廖良生等人報(bào)道了一種準(zhǔn)二維溴化銫鉛的真藍(lán)色LED。

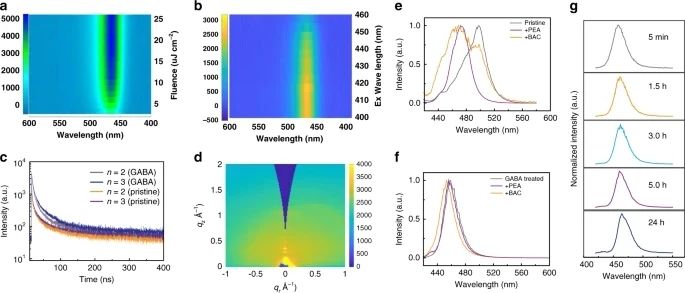

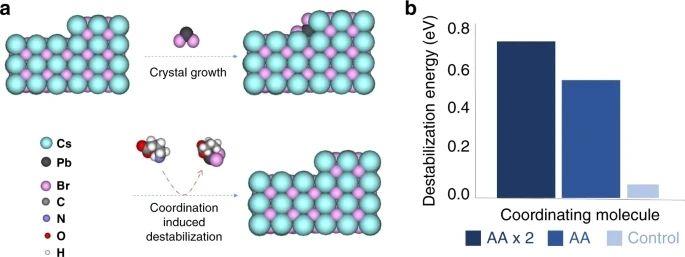

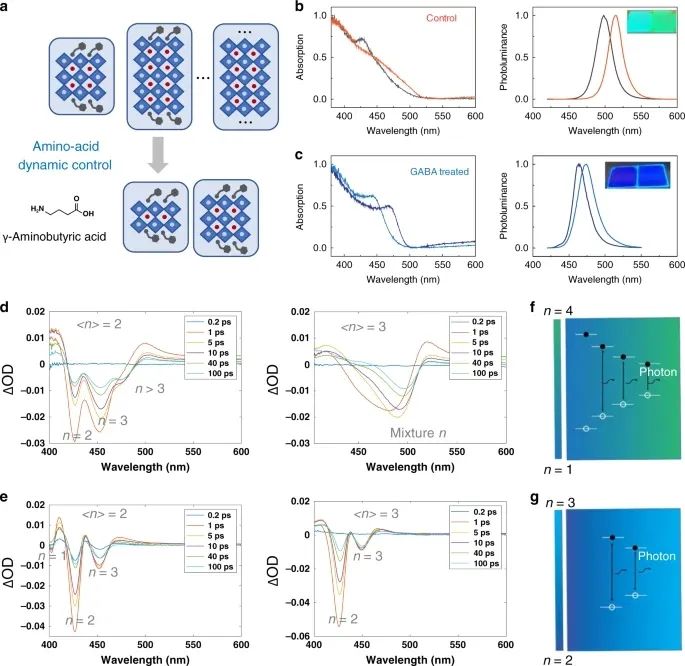

準(zhǔn)二維結(jié)構(gòu)的量子阱的尺寸分布較窄，通過摻入螯合添加劑實(shí)現(xiàn)的。超快速瞬態(tài)吸收光譜測量表明，螯合劑有助于控制量子阱的厚度分布。通過密度泛函理論計(jì)算，螯合分子使量子阱表面上的鉛種類不穩(wěn)定，進(jìn)而抑制了較厚量子阱的生長。用γ-氨基丁酸處理可使電子阱鈍化，并使膜在100度下可承受24 h的時(shí)間，而不會改變其發(fā)射光譜。

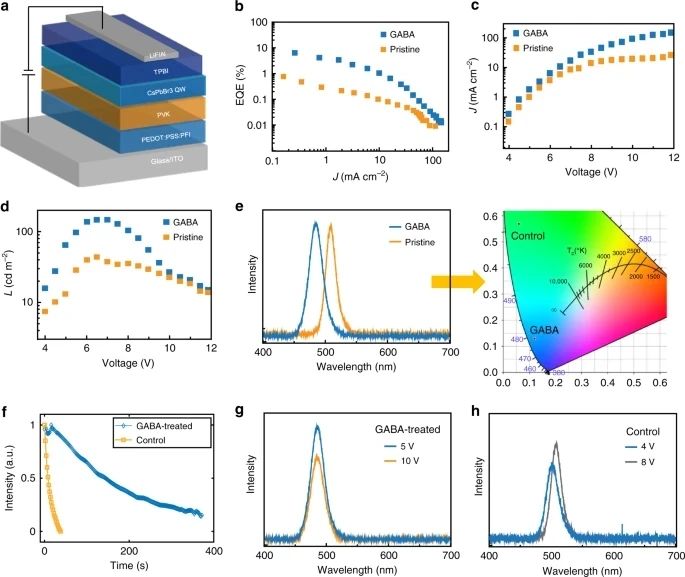

摻有經(jīng)γ-氨基丁酸處理的鈣鈦礦的LED呈現(xiàn)藍(lán)色發(fā)光，其國際發(fā)光委員會坐標(biāo)為（0.12，0.14），外部量子效率為6.3％。
Wang, Y., Ma, D., Yuan, F. et al. Chelating-agent-assisted control of CsPbBr3 quantum well growth enables stable blue perovskite emitters. Nat. Commun. 11, 3674 (2020).
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
