中科大陳濤Nature Energy：水熱加硒療效好，此材料首破10%效率

近年來，Sb₂(S,Se)₃由于相穩定，地殼含量豐富和毒性低而被用于光伏技術的光收集材料，且備受關注。然而，缺乏合適的加工方法制備具有最佳光電性能和形態的Sb₂(S,Se)₃膜，從而嚴重阻礙了其效率的提高。

為此，中國科學技術大學陳濤教授、朱長飛教授和新南威爾士大學郝曉靜教授等人開發了一種水熱法以沉積高質量的Sb₂(S,Se)₃薄膜。通過改變硒/硫比和沉積后退火的溫度，不僅改善了膜的形貌，同時增加了晶粒尺寸并減少了缺陷數量。尤其是提高Se/S比可促進(Sb₄S(e)₆)_n帶的良好取向。通過優化水熱沉積參數以及后退火處理，Sb₂(S,Se)₃電池獲得了10.0％的認證效率。該結果突出了Sb₂(S,Se)₃作為新興光伏材料的潛力。

 圖文導讀

Sb₂(S,Se)₃吸收膜的水熱沉積

如圖1a，在Sb₂(S,Se)₃薄膜沉積過程中，基底朝下放入高壓釜，向下傾斜約75°。如圖1b所示，隨著硒脲被引入反應體系，所獲得的膜顯示出相似的X射線衍射圖，同時逐漸向低衍射角移動。通過高角度環形暗場（HAADF）成像和模擬（圖1d, e）進一步揭示了（120）取向的晶體生長。EDS線掃描揭示了薄膜中硫和硒在橫向方向上的均勻分布（圖1f, g）。

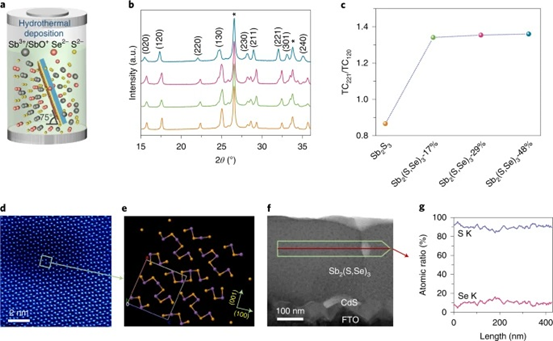

圖1 Sb₂(S,Se)₃的合成及其結構表征

在反應系統中引入硒脲還改變了所獲得的Sb₂(S,Se)₃膜的形態（圖2）。純Sb₂S₃薄膜顯示出平整的形態貌，平均晶粒尺寸達到1.5 μm（圖2d）。然而，這些膜顯示出大量的針孔。將硒脲引入反應系統后，薄膜Sb₂(S,Se)₃-17％和Sb₂(S,Se)₃-29％變得更加致密，平均晶粒尺寸約為480 nm（圖2f）。但是，反應系統中較高的硒脲濃度（48％）會導致Sb₂(S,Se)₃膜出現針孔和不均勻性（圖2g）。另外，退火前，Sb₂S₃和Sb₂(S,Se)₃薄膜均表現出相似的形態（圖2b, e）。250和350 °C退火后，Sb₂S₃薄膜的補丁逐漸融合在一起最后形成大晶粒（圖2c, d），而Sb₂(S,Se)₃薄膜的晶粒尺寸幾乎與前驅膜相同（圖2f）。通過比較織構因子發現，隨著硒脲的引入，TC_（221）/TC_（120）比例變大（圖1c）。[221]取向的晶粒表明(Sb₄S(e)₆)_n色帶垂直于基板堆疊，[120]取向的晶粒則表明(Sb₄S(e)₆)_n條帶平行于基板堆疊（圖2a）。對于準一維晶體結構，晶體（晶粒）的生長優先發生在帶的末端，而側面呈現出晶粒生長的“惰性”特征。因此，Sb₂S₃傾向于形成具有平坦表面形態的大晶粒尺寸，而Sb₂(S,Se)₃膜顯示出較小的晶粒尺寸和較不平坦的表面形態。

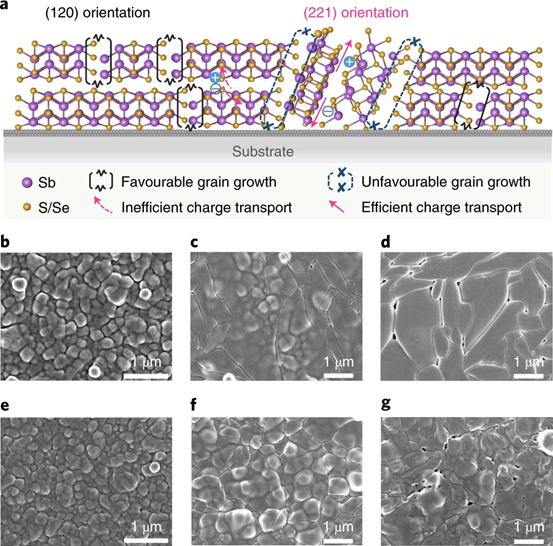

圖2 晶體生長圖和形態表征

器件性能表征和分析

器件的斷面SEM圖像如圖3a，在CdS和Sb₂(S,Se)₃的界面上沒有明顯的Cd擴散（圖3b）。Sb₂S₃的器件效率為6.02%；隨著J_SC和FF 的增加，Sb₂(S,Se)₃ -17％和Sb₂(S,Se)₃29％的設備實現的PCE分別為7.96％和10.10％。顯然，減小的帶隙可以增加光吸收，從而導致J_SC增大。FF的增加部分歸因于（hk1）方向的增加，因此有利于電荷傳輸。進一步增加硒脲的濃度以形成Sb₂(S,Se)₃-48％，但是，導致PCE降低至7.10％，這很可能是由于膜形態的惡化導致FF的實質性損失。Sb₂(S,Se)₃-29％為最佳性能器件，其中10.0％的PCE是由北京中國計量科學研究院獨立認證的（圖3d）。圖3f顯示了Sb₂(S,Se)₃-29％的40個器件的效率統計數據，表明平均PCE為9.65％。

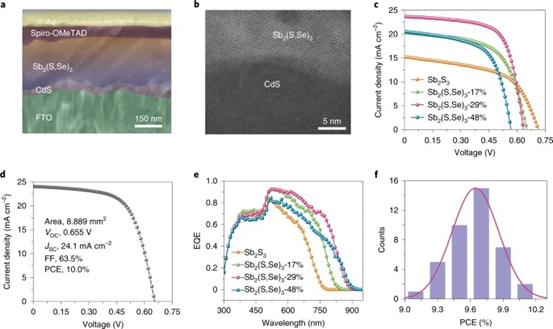

圖3 器件結構和光伏性能

深能級缺陷分析

光學深能級瞬態譜（O-DLTS）識別出三個空穴陷阱（圖4a），分別表示為H1，H2和H3。四個器件中的同一缺陷都顯示出相似的活化能E_a值，表明每種缺陷的起源相似。位于價帶上方約0.50 eV，0.68 eV和0.76eV的H1，H2和H3可歸為反位缺陷，即Sb取代了S2，S1和S3位置上的硫。通過比較缺陷的捕獲截面發現，Sb₂(S,Se)₃-29%和Sb₂(S,Se)₃-48%器件的H1和H3的捕獲截面小于Sb₂S₃和Sb₂(S,Se)₃-17%，且H2缺陷消失；Sb₂(S,Se)₃-29%的H1捕獲截面比Sb₂S₃的小兩個數量級。這些有利的缺陷性質有助于提高Sb₂(S,Se)₃-29％器件的光伏性能。另外，研究器件內的能級分布（圖4c–e）發現，隨著硒含量的增加，可使缺陷類型減少和俘獲截面減小，從而有助于提高性能。

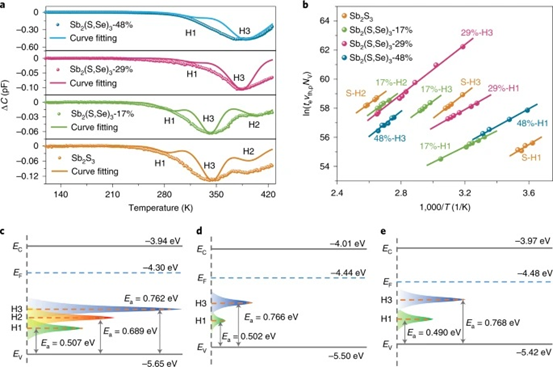

圖4 深層缺陷表征

載流子傳輸分析

FTO/CdS/Sb₂S₃,FTO/CdS/Sb₂(S,Se)₃-29%和FTO/CdS/Sb₂(S,Se)₃-48%在460–500 nm處表現出明顯的光致漂白（PB）特性，這是由于CdS膜的狀態填充所致（圖5a）。在520到750 nm范圍可觀察到寬光誘導吸收（PIA），通常是由Sb₂(S,Se)₃捕獲空穴形成的S^?-而引起的。通過擬合PB信號在500 nm處的形成時間來提取電子傳輸速率（圖5c），結果發現，三個樣品的熱電子傳輸時間（τ_HET）分別為0.61 ps，0.29 ps和0.25 ps。表明Sb₂(S,Se)₃-29%和Sb₂(S,Se)₃-48％中的電子可以更有效地轉移到CdS中，從而減少與空穴的復合。FTO/CdS/Sb₂(S,Se)₃/HTM（圖5d），在580 nm處具有指數函數的相應動力學，并擬合出HTM的平均傳輸時間為6.7 ps。其他兩個樣品的傳輸時間分別為24.2和13 ps，比Sb₂(S,Se)₃-29％薄膜的傳輸時間慢得多。這些結果證實了上述特征，即均勻的形貌，優選的晶體取向和受抑制的缺陷可促使載流子傳輸。

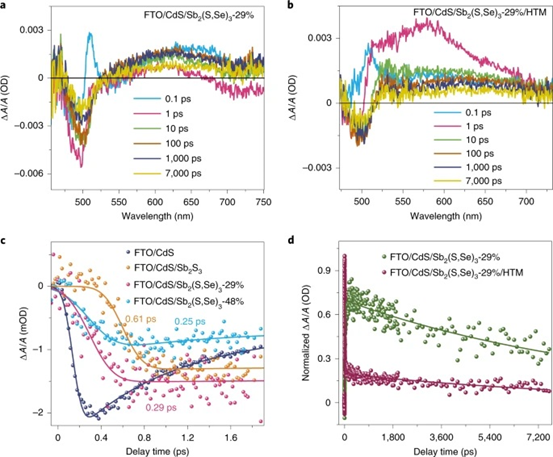

圖5 載流子傳輸分析

總結展望

總之，該研究證明了一種有效的水熱沉積方法制備高質量的Sb₂(S,Se)₃薄膜。沉積后退火的溫度在改善膜的形態，結晶度和晶粒尺寸方面起作用。還發現這種低溫水熱反應沉積可抑制鎘離子擴散到吸收層中，避免了有害缺陷的引入。這些薄膜特性為提高效率提供了基本框架，最終實現了10.0％的認證效率。鑒于材料良好的相穩定性，地球豐度和低毒性，表明了Sb₂(S,Se)₃光吸收材料在太陽能電池應用中的潛力。

文獻鏈接

Hydrothermal deposition of antimony selenosulfide thin films enables solar cells with 10% efficiency. Nat. Energy (2020).https://doi.org/10.1038/s41560-020-0652-3
