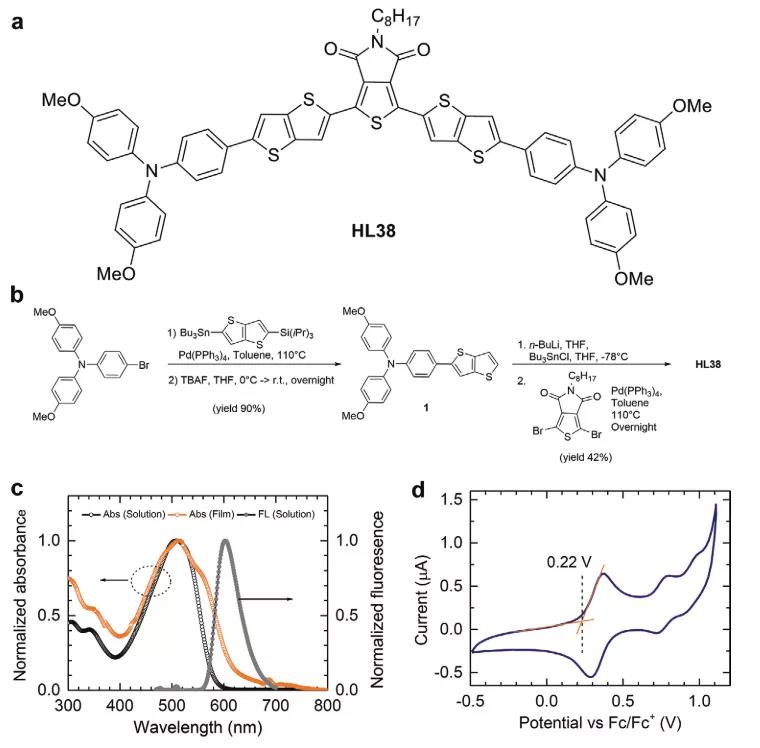

成均館大學(xué)Nam‐Gyu Park和巴黎大學(xué)Thanh‐Tuan Bui等人報(bào)道了一種熱穩(wěn)定的鈣鈦礦太陽能電池（PSC），基于一種新的1,3-二（5-（4-（雙（4-甲氧基苯基）氨基）苯基）噻吩并[3,2-b]噻吩-2-基）-5-辛基-4H-噻吩并[3,4-c ]吡咯‐4,6（5H）‐二酮（HL38）的有機(jī)空穴傳輸劑（MHT）。

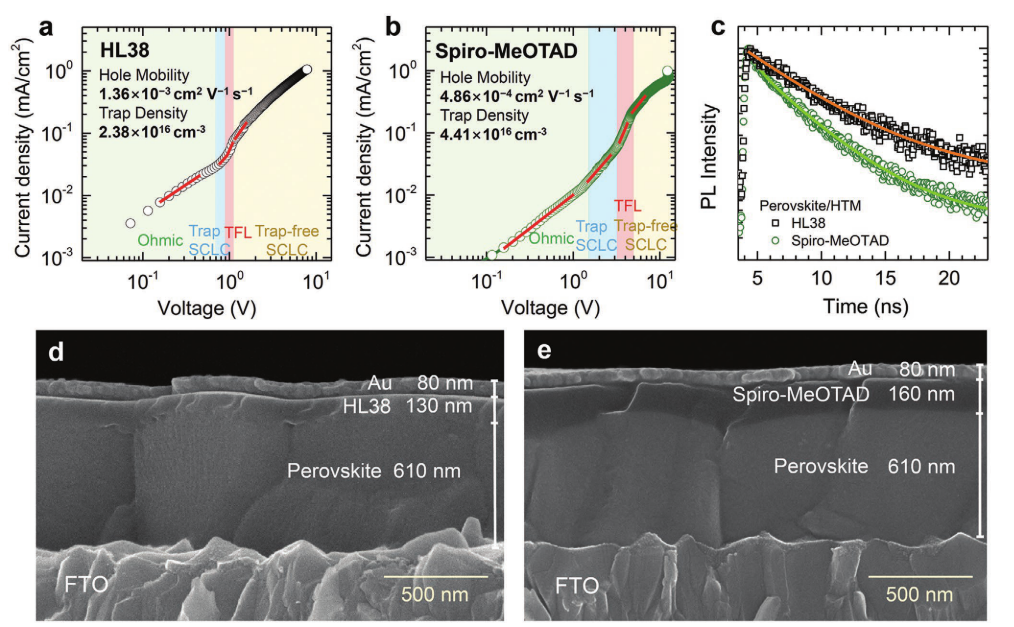

對(duì)于摻有雙（三氟甲磺?；啺蜂嚭?/span>4-叔丁基吡啶作為添加劑，HL38的空穴遷移率為1.36×10-3 cm2 V-1 s-1，玻璃化轉(zhuǎn)變溫度為92.2°C。在鈣鈦礦和HL38之間進(jìn)行2-（2-氨基乙基）噻吩氫碘化物（2-TEAI）的界面工程可將功率轉(zhuǎn)換效率（PCE）從19.60％（對(duì)照組）提高到21.98％，該PCE高基于添加劑的spiro-MeOTAD的器件（21.15％）。

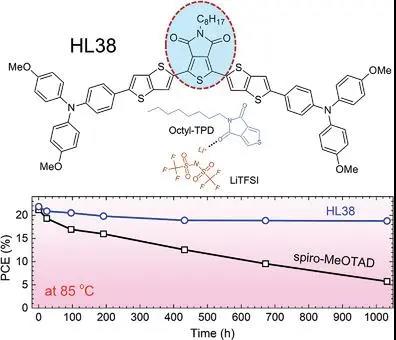

在85°C下進(jìn)行了1000多個(gè)小時(shí)的熱穩(wěn)定性測(cè)試?；?/span>HL38的PSC保留了初始PCE的85.9％，而基于spiro-MeOTAD的PSC則從21.1％降至5.8％，且無法恢復(fù)。

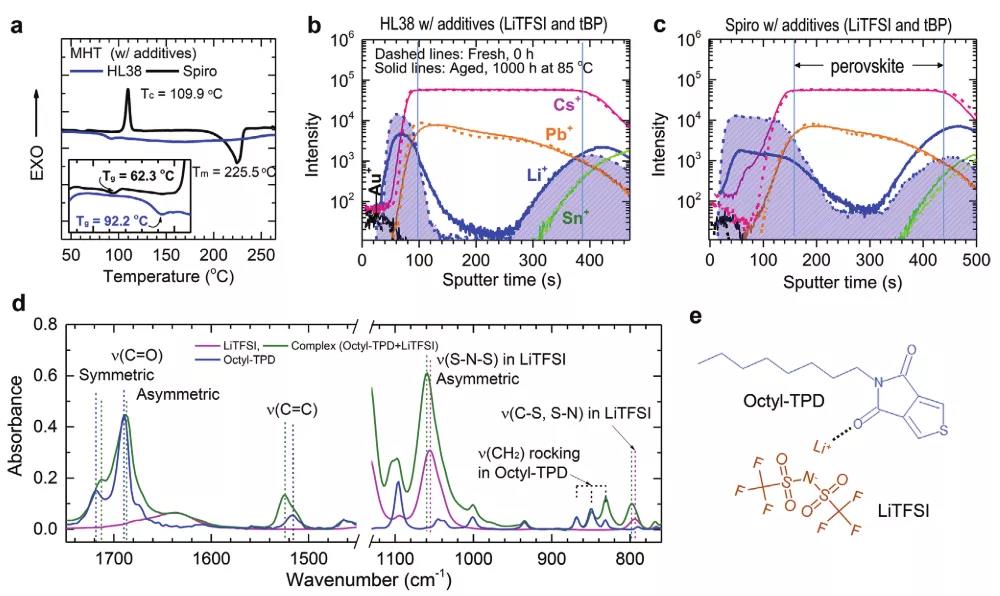

飛行時(shí)間二次離子質(zhì)譜與傅立葉變換紅外光譜的研究表明，由于Li+與HL38的強(qiáng)絡(luò)合作用，HL38中的鋰離子擴(kuò)散率低于spiro-MeOTAD，這是其較高熱穩(wěn)定性的原因。在空穴傳輸層中捕獲移動(dòng)的Li+對(duì)于設(shè)計(jì)新穎的MHT以改善PSC的熱穩(wěn)定性至關(guān)重要，還強(qiáng)調(diào)了界面設(shè)計(jì)對(duì)非常規(guī)MHT的影響。
