低溫溶液法處理的TiO2納米晶體（LT-TiO2）已被廣泛用作鈣鈦礦太陽能電池（PSC）的電子傳輸層（ETL）。然而，低的電子遷移率、高的電子陷阱態(tài)密度和高的TiO2光催化活性導(dǎo)致ETL /鈣鈦礦界面上的不良電荷負(fù)荷，以及在紫外線（UV）下PSC的不穩(wěn)定性。

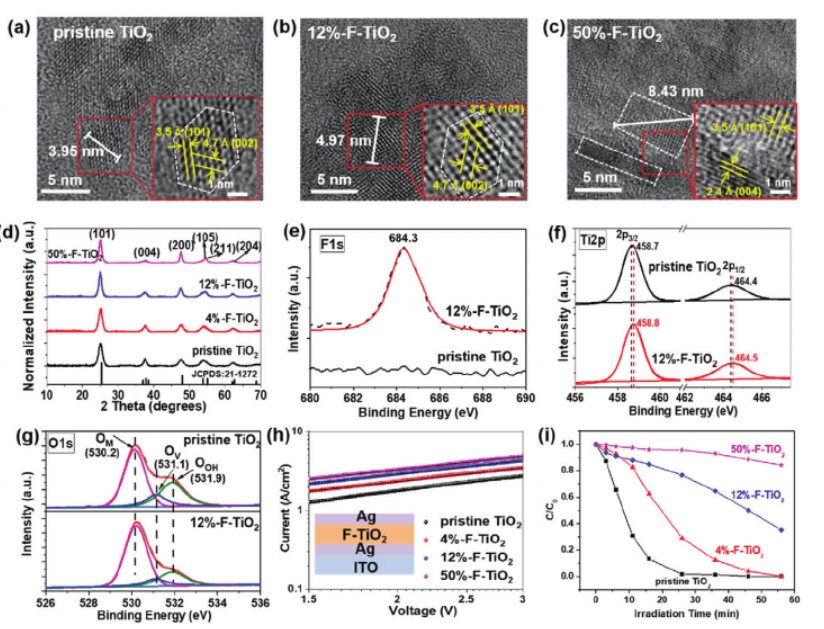

中國科學(xué)技術(shù)大學(xué)楊上峰等人報道了一種LT-TiO2納米晶體通過一種簡單的非水解方法進行原位氟化，形成Ti-F鍵，從而增加了電子遷移率，降低了電子陷阱態(tài)的密度，并抑制了光催化活性。

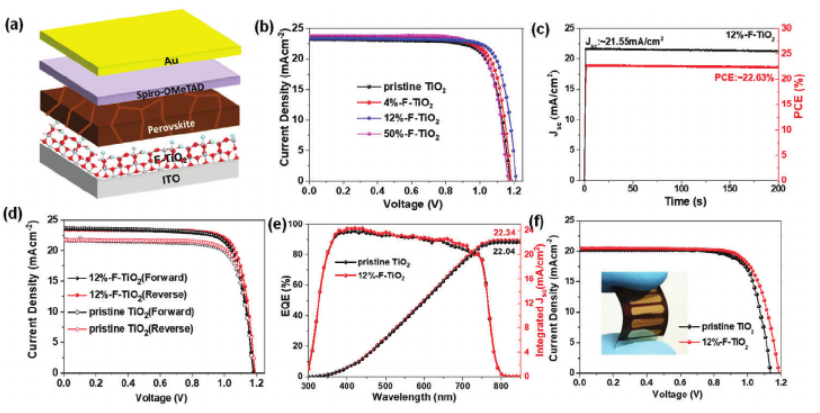

在使用氟化TiO2納米晶體（F‐TiO2）作為ETL時，規(guī)則結(jié)構(gòu)的平面異質(zhì)結(jié)PSC（PHJ‐PSC）達(dá)到了22.68％的最佳效率（PCE），這是基于LT‐TiO2 ETL的PHJ‐PSC的最高PCE之一。

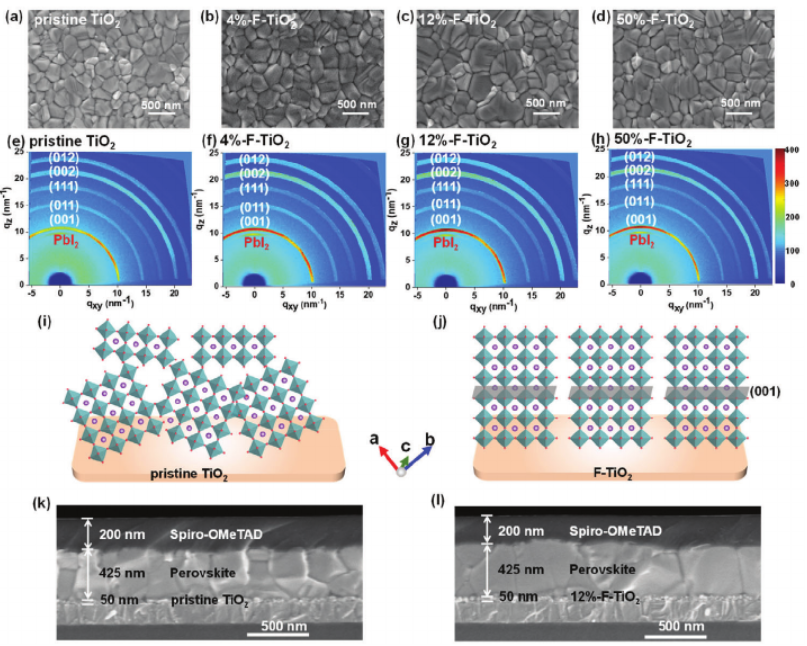

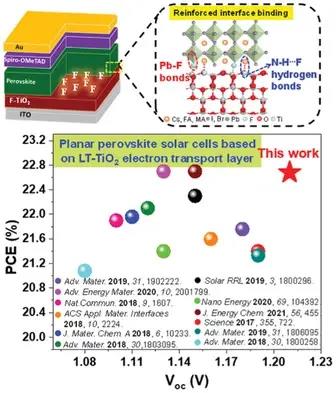

基于F-TiO2 ETL的PHJ-PSC柔性器件的PCE最佳，為18.26％，這是基于TiO2的柔性器件的最高效率。TiO2表面鍵合的F原子促進F-和FA/MA有機陽離子之間形成氫鍵以及與鉛形成Pb-F鍵，從而增強鈣鈦礦層與TiO2 ETL的界面結(jié)合。這有助于鈣鈦礦膜表面陷阱態(tài)的有效鈍化，從而提高了器件效率和穩(wěn)定性，尤其是在紫外線下的穩(wěn)定性。
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
