FAPbI₃鈣鈦礦太陽能電池（PSC）的制造主要是連續(xù)涂覆碘化鉛和碘化甲脒(l兩步法)，或涂覆將所有組分均溶解在一種溶劑中的溶液（一步法）。兩種方法生產(chǎn)的PSC都顯示出相似的效率。但是，它們的長期穩(wěn)定性明顯不同。

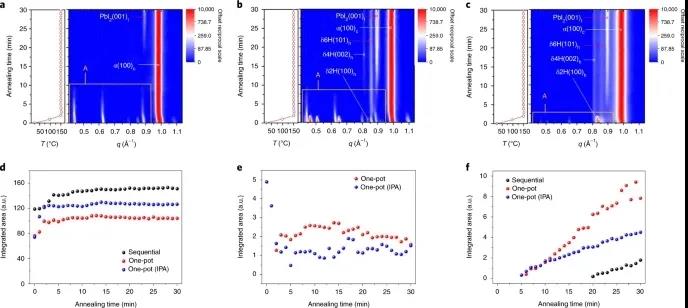

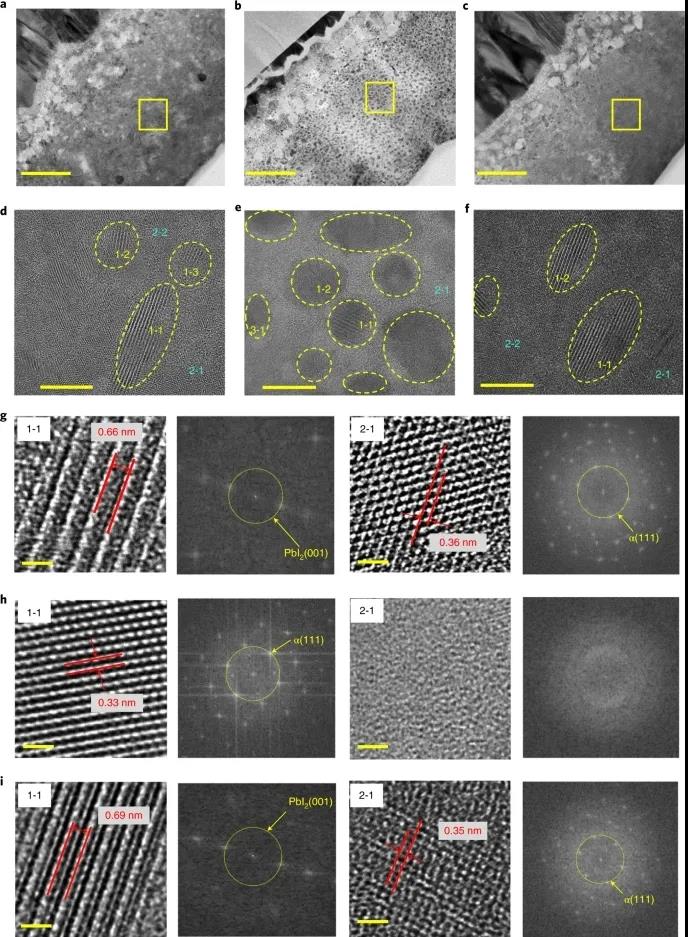

蔚山科學(xué)技術(shù)大學(xué)Tae Joo Shin 和 Sang Il Seok等人研究發(fā)現(xiàn)，此行為的主要原因是在此過程中添加的異丙醇（用作溶劑）和甲基氯化銨之間的化學(xué)反應(yīng)產(chǎn)生的異丙基銨陽離子穩(wěn)定了α-相FAPbI3。

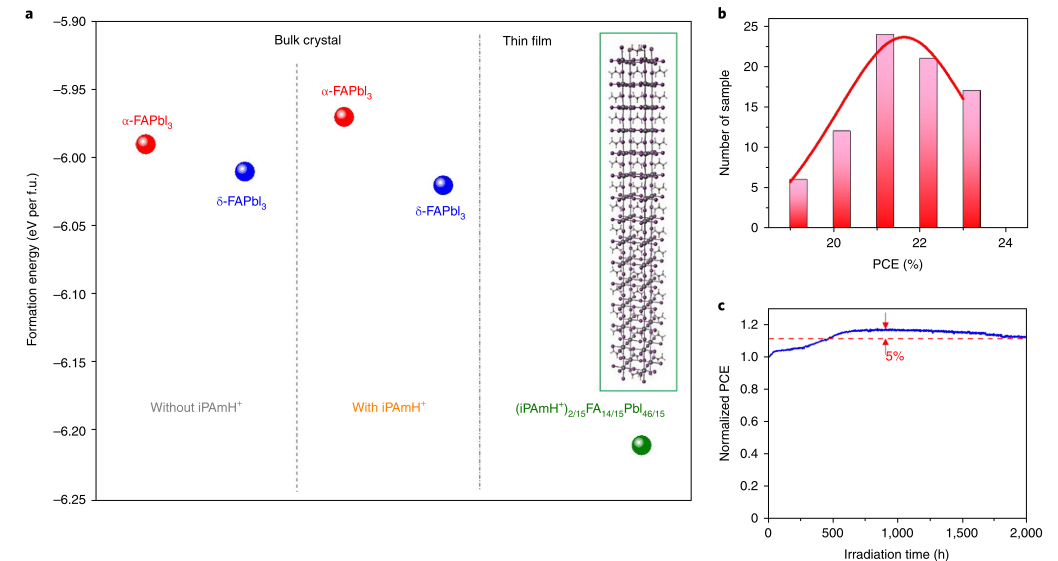

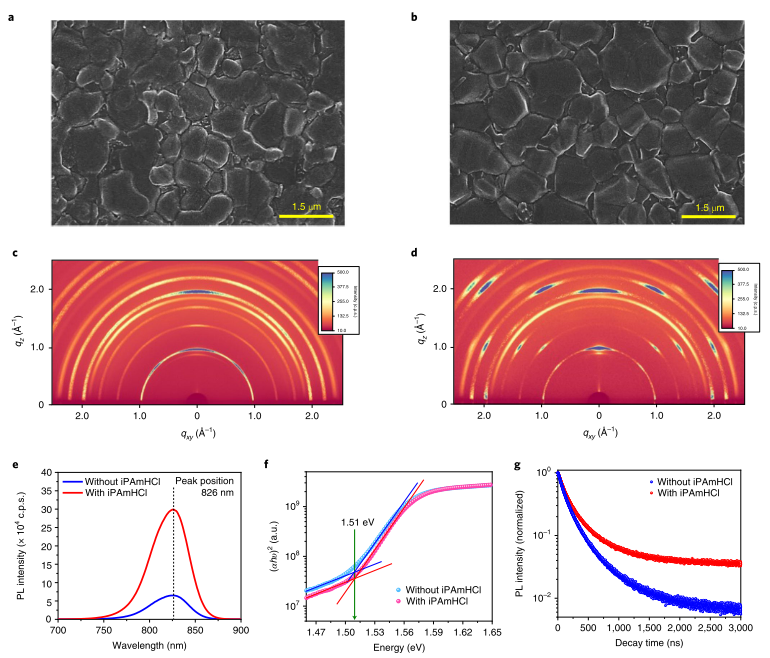

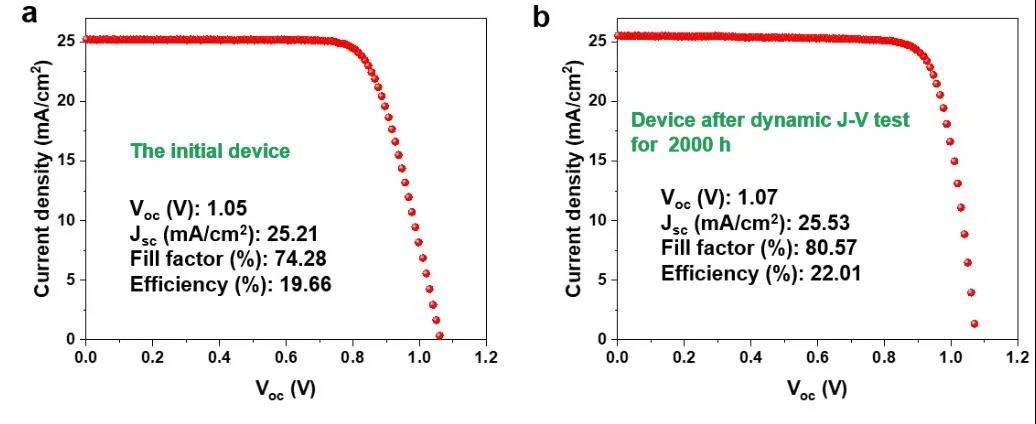

在此基礎(chǔ)上，研究人員通過將異丙基氯化銨添加到鈣鈦礦前體溶液中以進(jìn)行一鍋法制得了PSC，并實現(xiàn)了23.9％的認(rèn)證功率轉(zhuǎn)換效率。長期的工作電流密度-電壓測量表明，初始效率約為20％的處理的電池在1000 h后記錄的效率約為23％。再經(jīng)過1000小時后，它逐漸降低到約22％。

Park, Bw., Kwon, H.W., Lee, Y. et al. Stabilization of formamidinium lead triiodide α-phase with isopropylammonium chloride for perovskite solar cells. Nat. Energy (2021).https://doi.org/10.1038/s41560-021-00802-z
