有機(jī)間隔基在2D/3D混合鈣鈦礦中起著重要作用，可以結(jié)合2D鈣鈦礦的高穩(wěn)定性和3D鈣鈦礦的高效率的優(yōu)點(diǎn)。南開大學(xué)劉永勝等人開發(fā)了一類苯甲脒鹽（ArFA）作為2D/3D鈣鈦礦的間隔物。

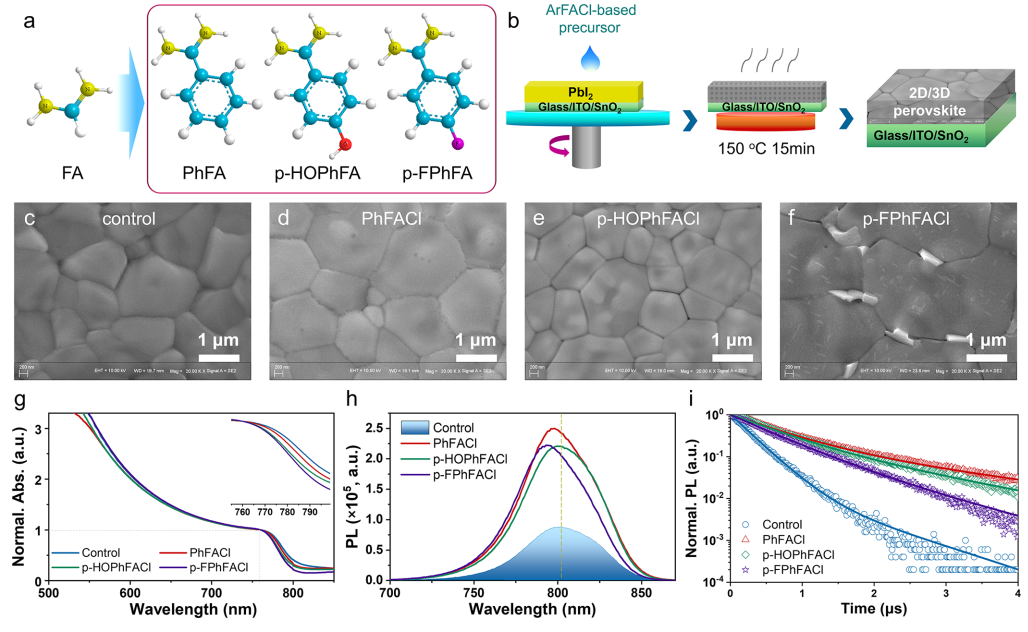

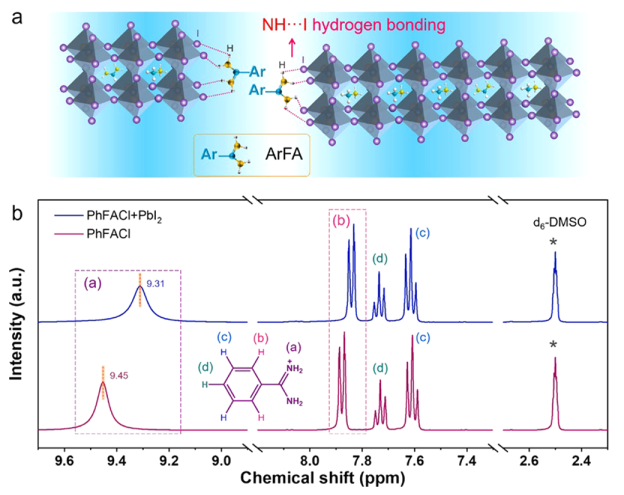

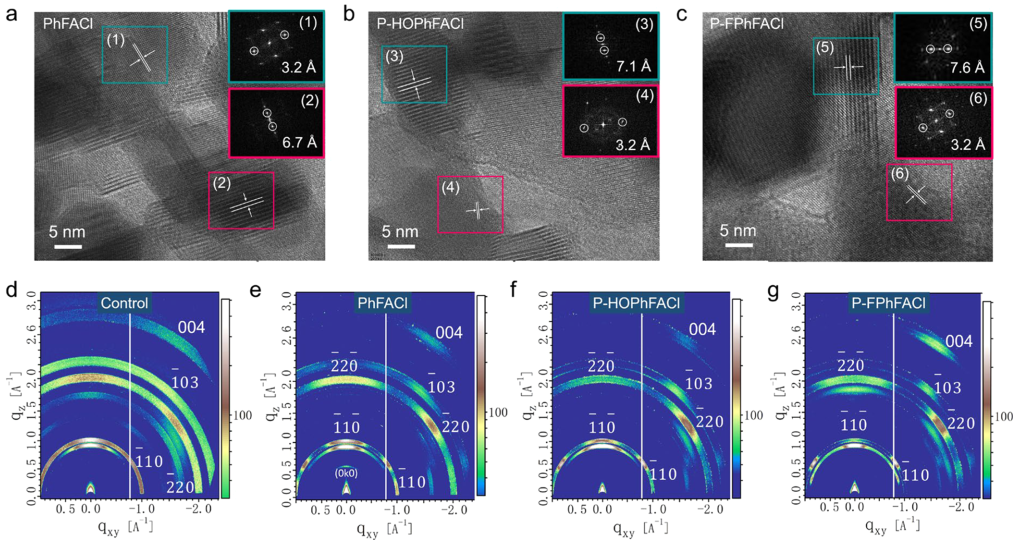

研究發(fā)現(xiàn)，在2D/3D鈣鈦礦中較大的ArFA間隔物可以誘導(dǎo)更好的晶體生長和取向，減少缺陷態(tài)，并由于ArFA與無機(jī)物之間的多個NH··I氫鍵相互作用而延長空間分辨的載流子壽命[PbI6]4層。

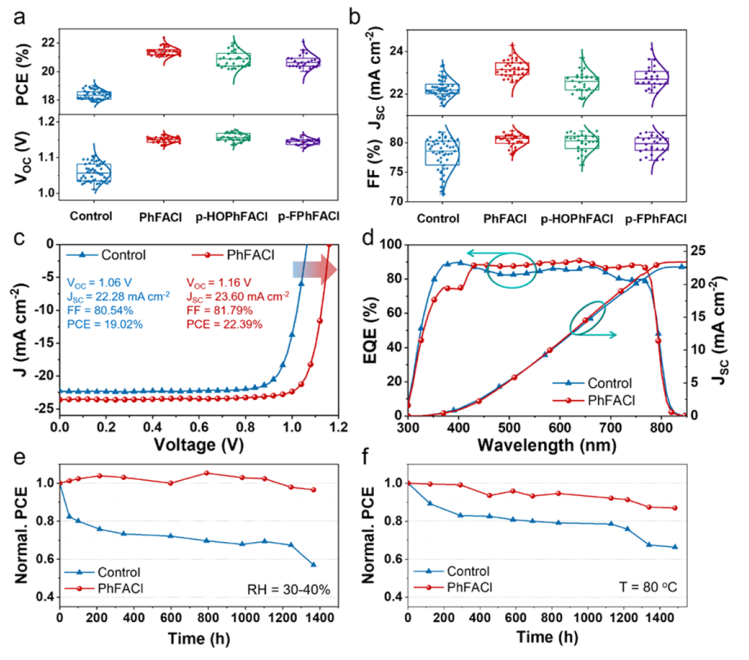

對照組的效率為19.02％，而基于苯甲脒鹽酸鹽（PhFACl）處理的2D/3D鈣鈦礦器件具有22.39％的效率，以及優(yōu)異的長期熱穩(wěn)定性，即在80°C下，穩(wěn)定1400 h。

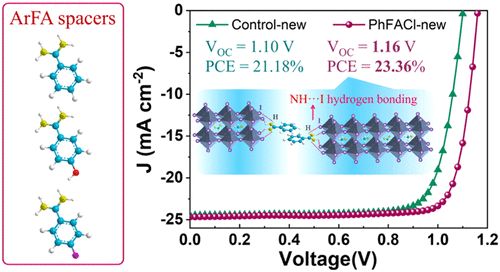

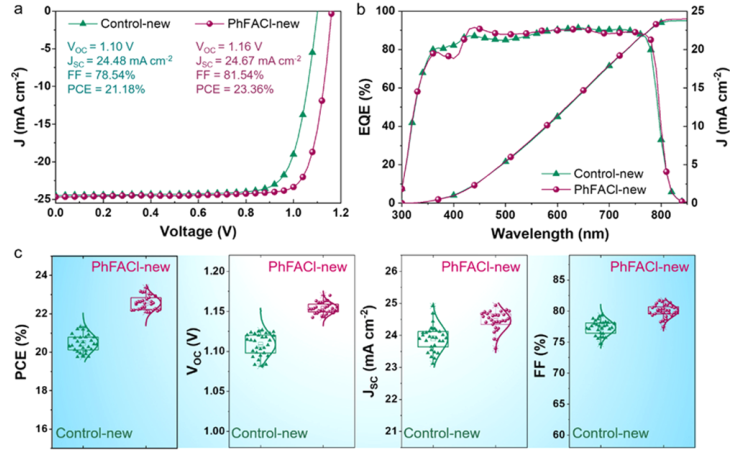

通過基于PhFACl的2D/3D鈣鈦礦太陽能電池的整體鈍化工程，進(jìn)一步實(shí)現(xiàn)了23.36％的最高效率。這些結(jié)果表明，此類ArFA隔離層在高效2D/3D鈣鈦礦太陽能電池中具有巨大的潛力。

Tingting Liu et al. Spacer Engineering Using Aromatic Formamidinium in 2D/3D Hybrid Perovskites for Highly Efficient Solar Cells，ACS Nano，2021.

DOI: 10.1021/acsnano.1c02191

https://pubs.acs.org/doi/abs/10.1021/acsnano.1c02191
