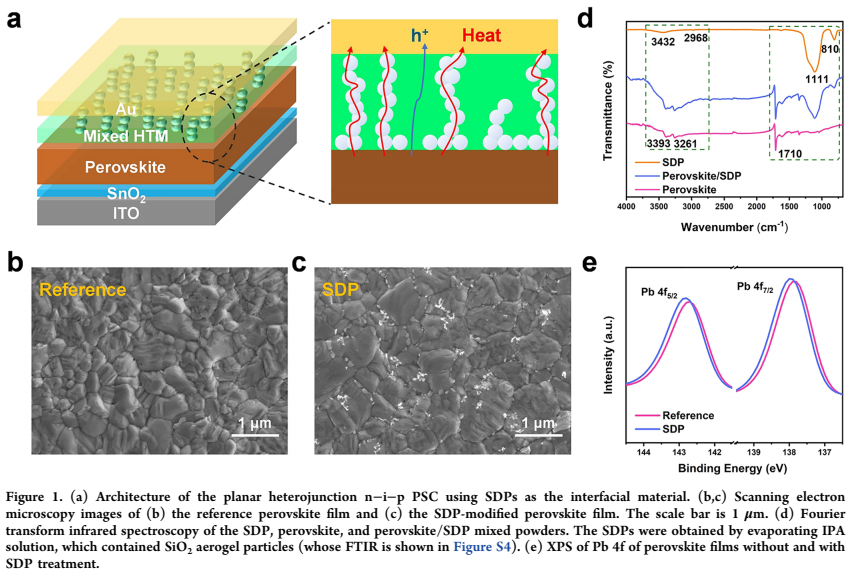

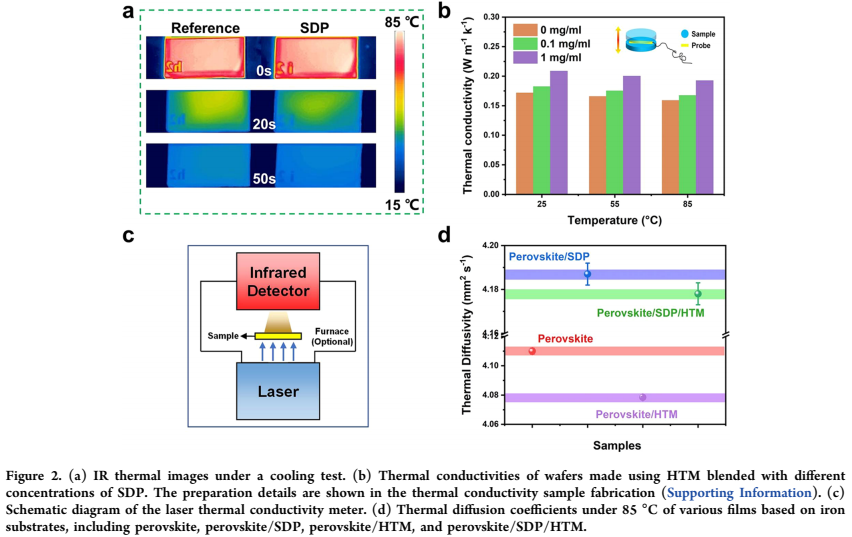

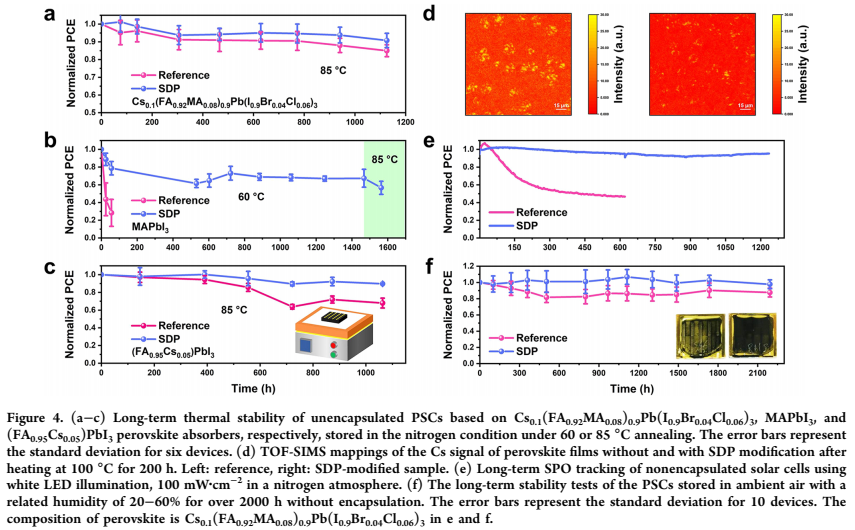

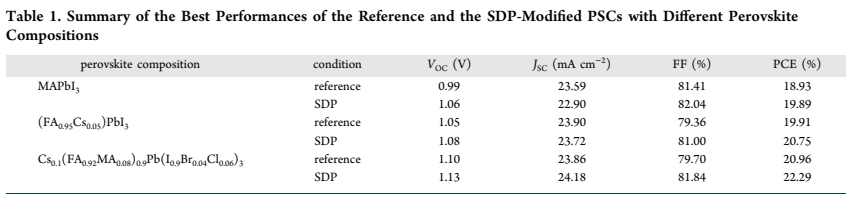

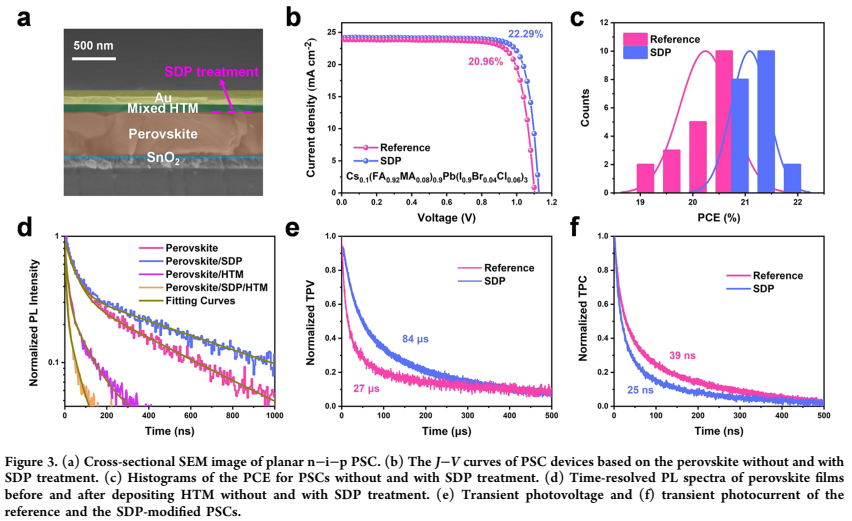

在熱應(yīng)力下，鈣鈦礦材料會(huì)遭受揮發(fā)性成分損失或離子遷移等問(wèn)題，這對(duì)實(shí)際運(yùn)行條件下所得鈣鈦礦太陽(yáng)能電池的穩(wěn)定功率輸出具有挑戰(zhàn)性。鑒于此，2021年8月6日北京科技大學(xué)Yan Li團(tuán)隊(duì)及其合作團(tuán)隊(duì)北京大學(xué)周歡萍團(tuán)隊(duì)于ACS Energy Letters刊發(fā)熱管理策略實(shí)現(xiàn)高效穩(wěn)定的鈣鈦礦太陽(yáng)能電池的研究成果。在此，創(chuàng)新地在鈣鈦礦/空穴傳輸層界面引入二氧化硅顆粒，由于其具有較高的導(dǎo)熱性，同時(shí)作為散熱材料，并通過(guò)二氧化硅與未配位的鉛中心之間的配位成為鈣鈦礦表面鈍化劑。所得器件實(shí)現(xiàn)了顯著改善的長(zhǎng)期穩(wěn)定性，優(yōu)化后的器件效率 (PCE) 為 22.29%。未封裝的器件在 85°C 下熱老化 1126 小時(shí)和在氮?dú)夥罩?SPO 運(yùn)行 1235 小時(shí)后分別保持初始效率的 91% 和 95%。該工作有效地結(jié)合了熱管理和鈍化效應(yīng)，以提高實(shí)際運(yùn)行中鈣鈦礦太陽(yáng)能電池的效率和穩(wěn)定性。
