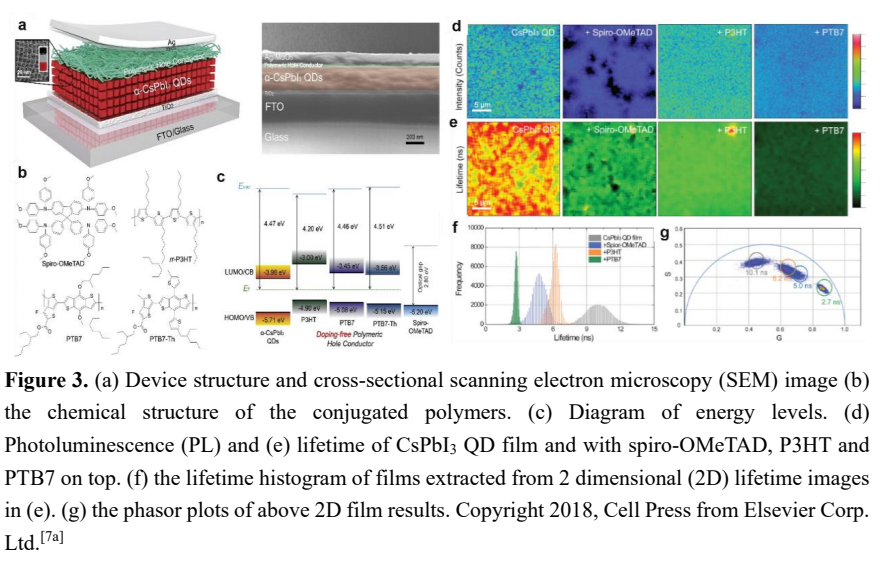

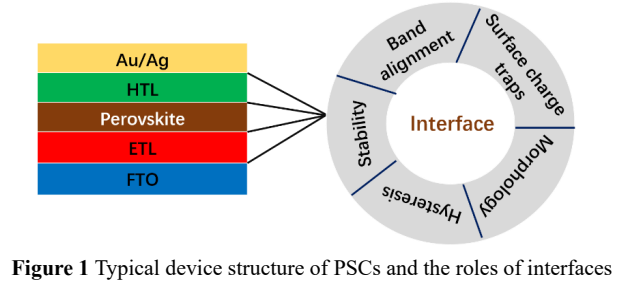

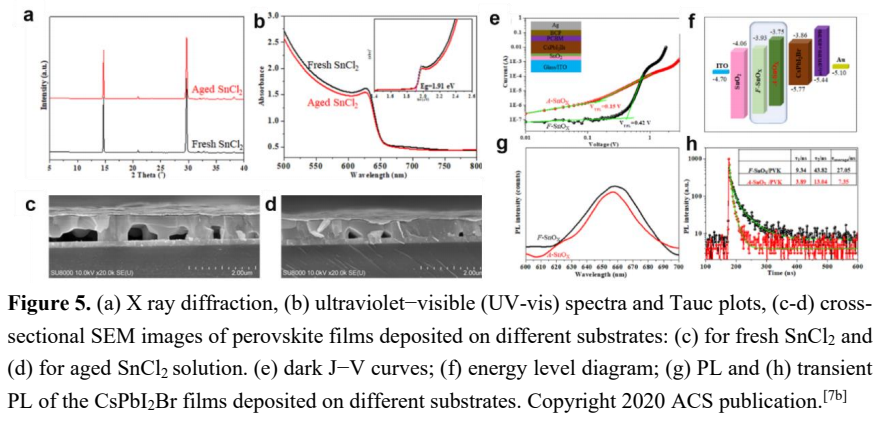

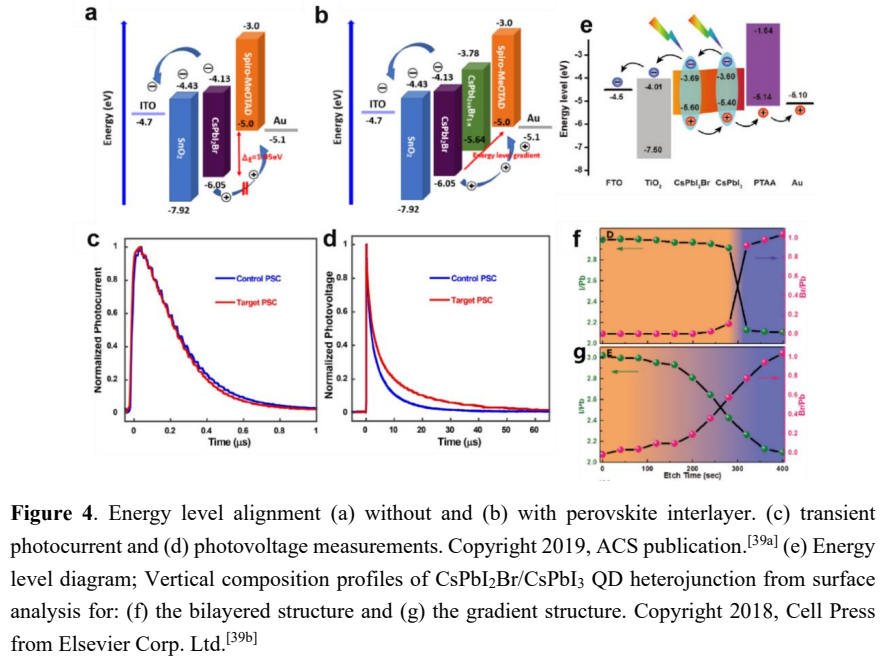

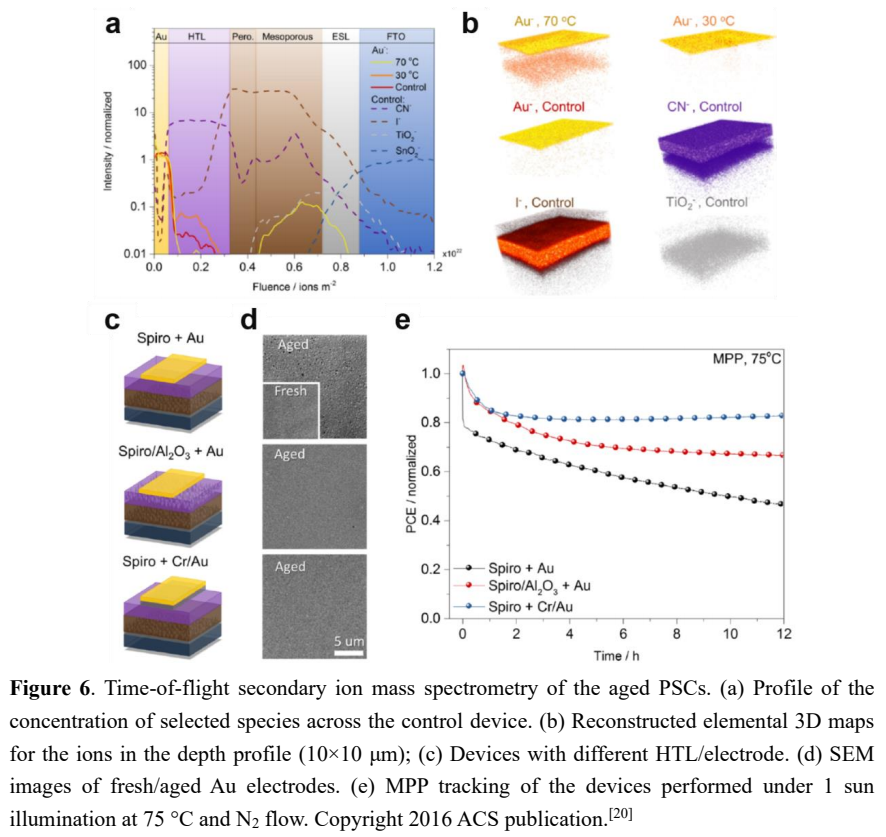

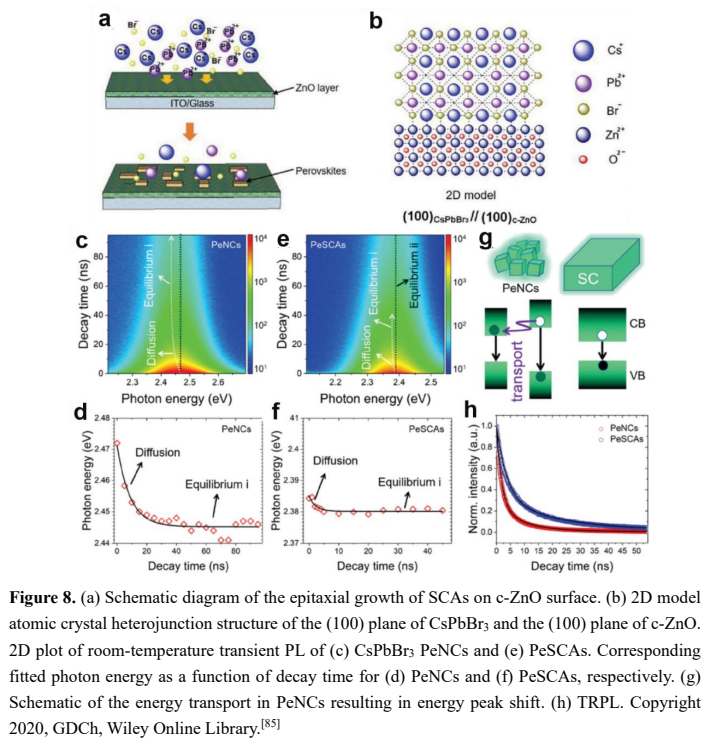

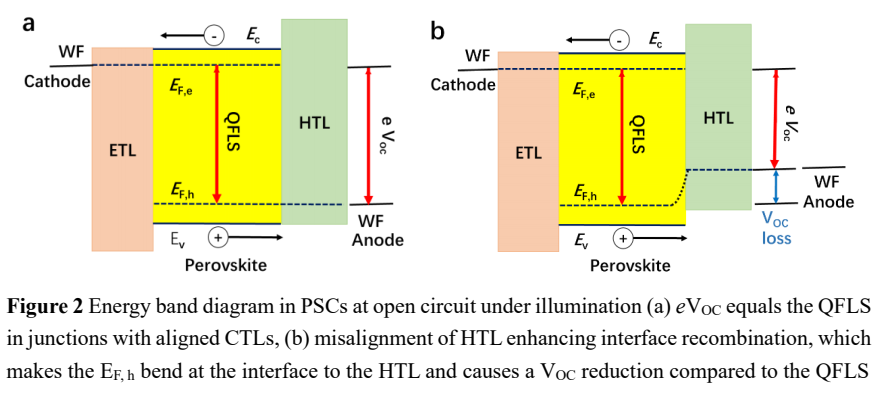

由于優(yōu)異的熱穩(wěn)定性，全無(wú)機(jī)鈣鈦礦材料一直備受關(guān)注。據(jù)報(bào)道，基于全無(wú)機(jī)鈣鈦礦的太陽(yáng)能電池的最高功率轉(zhuǎn)換效率 (PCE) 超過(guò) 20%。由于該效率只有理論極限的70%，與有機(jī)-無(wú)機(jī)雜化鈣鈦礦太陽(yáng)能電池相比，進(jìn)一步改進(jìn)器件效率仍有更大的空間。主要損失在光電壓中，就陷阱和能級(jí)失配引起的非輻射復(fù)合而言，光電壓受到界面的限制。此外，界面接觸處的低效電荷提取降低了光電流和填充因子。鑒于此，2021年9月3日陜西師范大學(xué)向萬(wàn)春團(tuán)隊(duì)及其合作團(tuán)隊(duì)瑞士蘇黎世應(yīng)用科學(xué)大學(xué)Wolfgang Tress團(tuán)隊(duì)于Angew刊發(fā)全無(wú)機(jī)鈣鈦礦太陽(yáng)能電池中的界面和界面層的綜述。這篇綜述總結(jié)了對(duì)界面如何影響全無(wú)機(jī)鈣鈦礦太陽(yáng)能電池性能的基本理解的最新進(jìn)展。還從界面的角度給出了開(kāi)發(fā)高效和穩(wěn)定的全無(wú)機(jī)鈣鈦礦太陽(yáng)能電池的前景。
