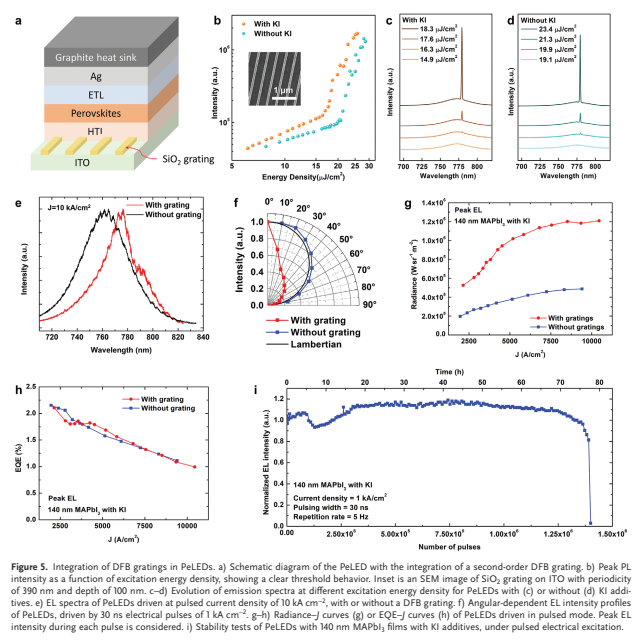

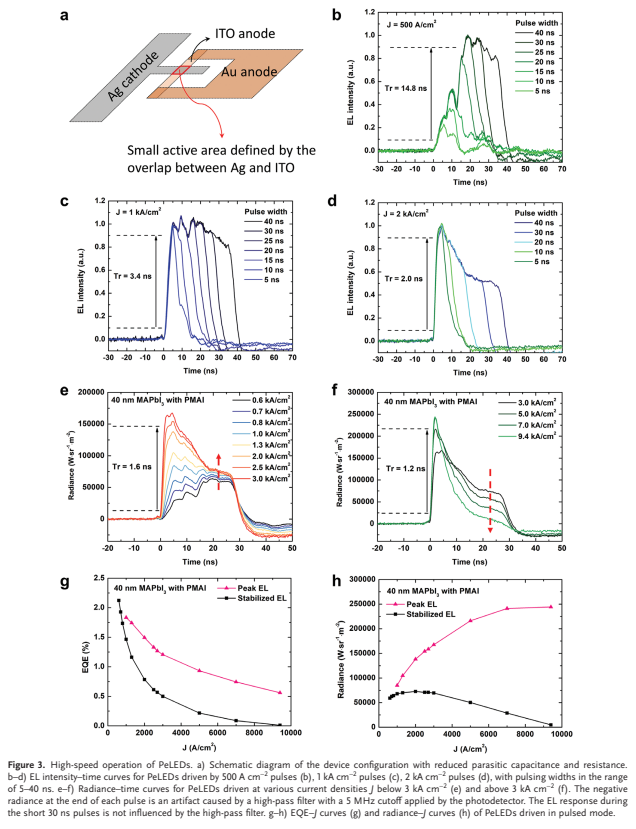

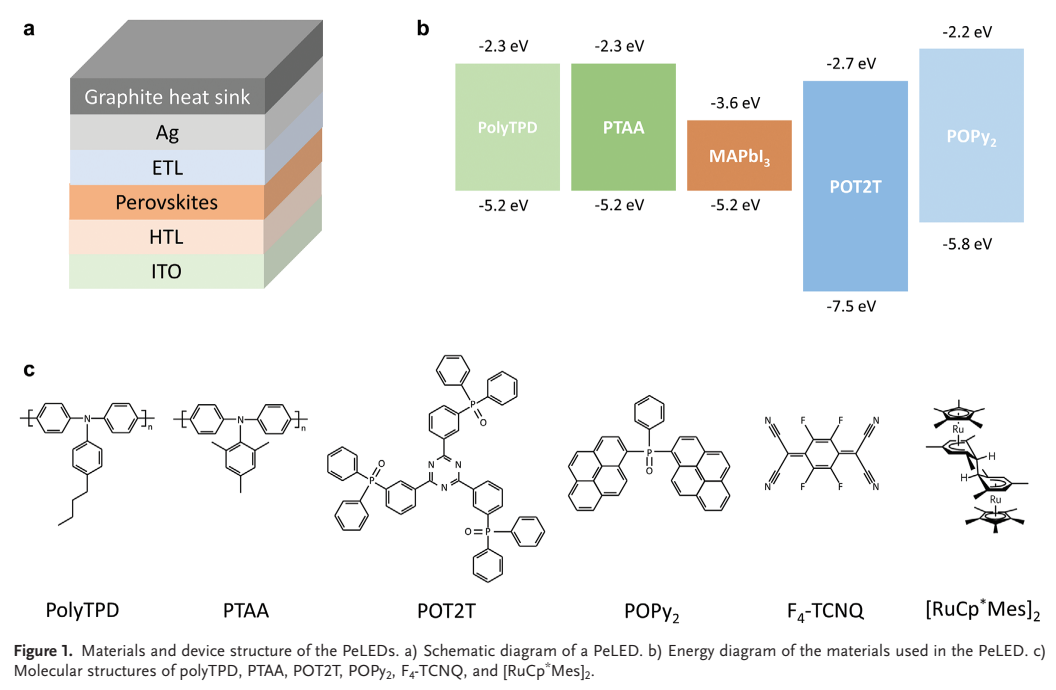

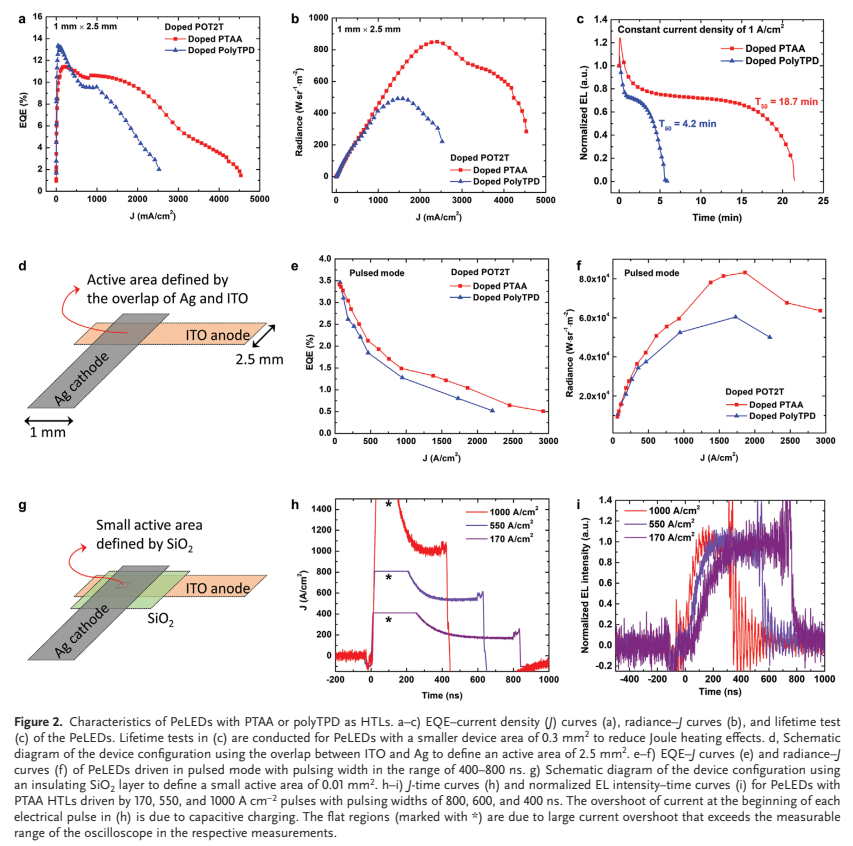

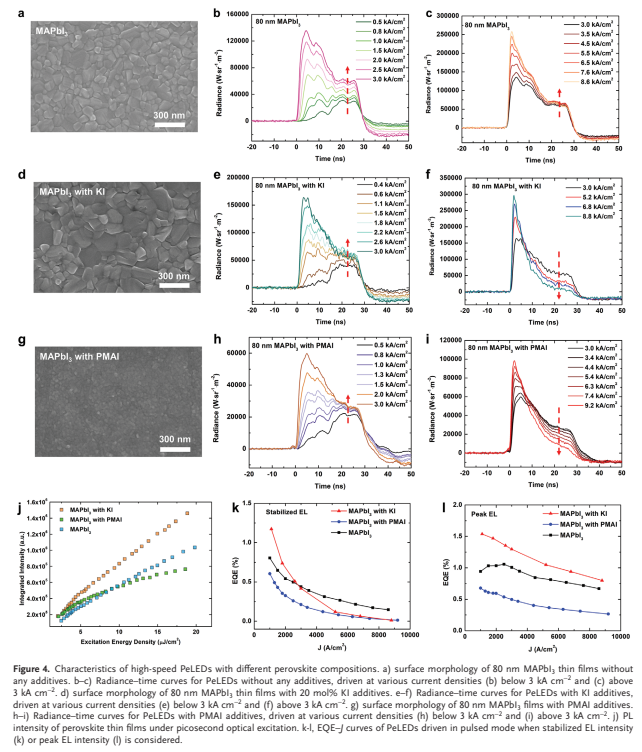

雖然鈣鈦礦LED具有新一代顯示和照明技術的潛力，但其緩慢的運行速度和響應時間限制了其應用范圍。鑒于此，2021年9月3日美國普林斯頓大學Barry P. Rand團隊于AM刊發(fā)高電流密度納秒脈沖鈣鈦礦LED的研究成果。據(jù)報道，由上升時間為 1.2 ns 的納秒電脈沖驅動的高速鈣鈦礦LED 在 8.3 kA cm^-2時的最大輻射約為 480 kW sr^-1m^-2，外量子效率（EQE）為通過改進的器件配置設計和材料，在大約 10 kA cm^-2時為 1%。通過鈣鈦礦LED 的快速操作，時間響應提供了電激發(fā)下瞬態(tài)電荷載流子動力學的途徑，揭示了幾種新的電致發(fā)光猝滅途徑。最后，探索了集成分布式反饋 (DFB) 光柵，這有助于更多定向光發(fā)射，最大輻射率約為 1200kW sr^-1m^-2at 8.5 kA cm^-2，前向輻射輸出增強了兩倍以上。
