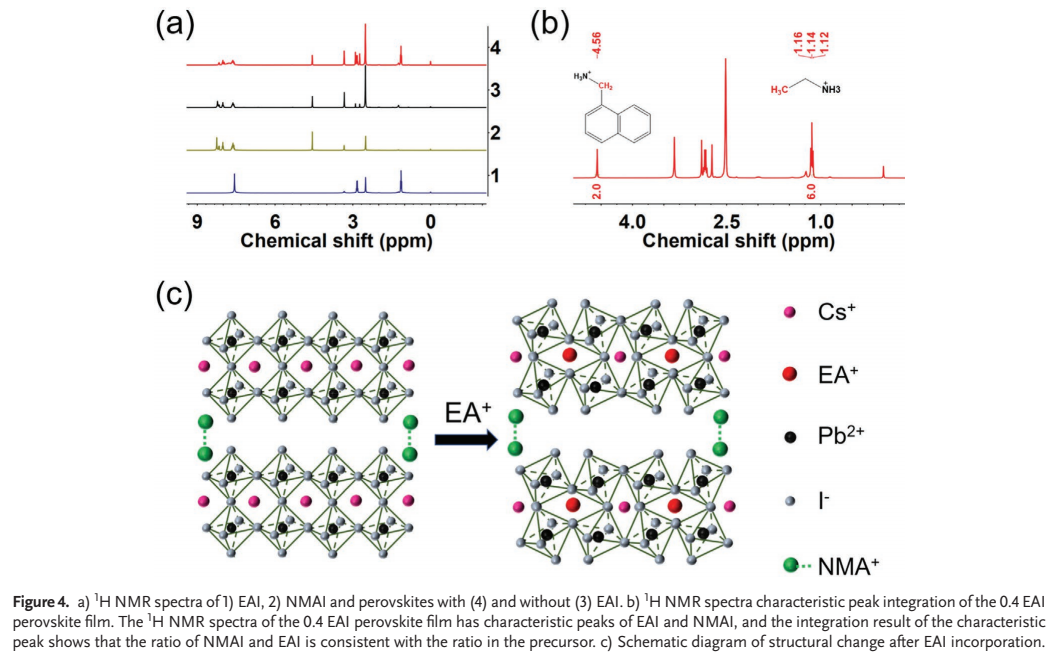

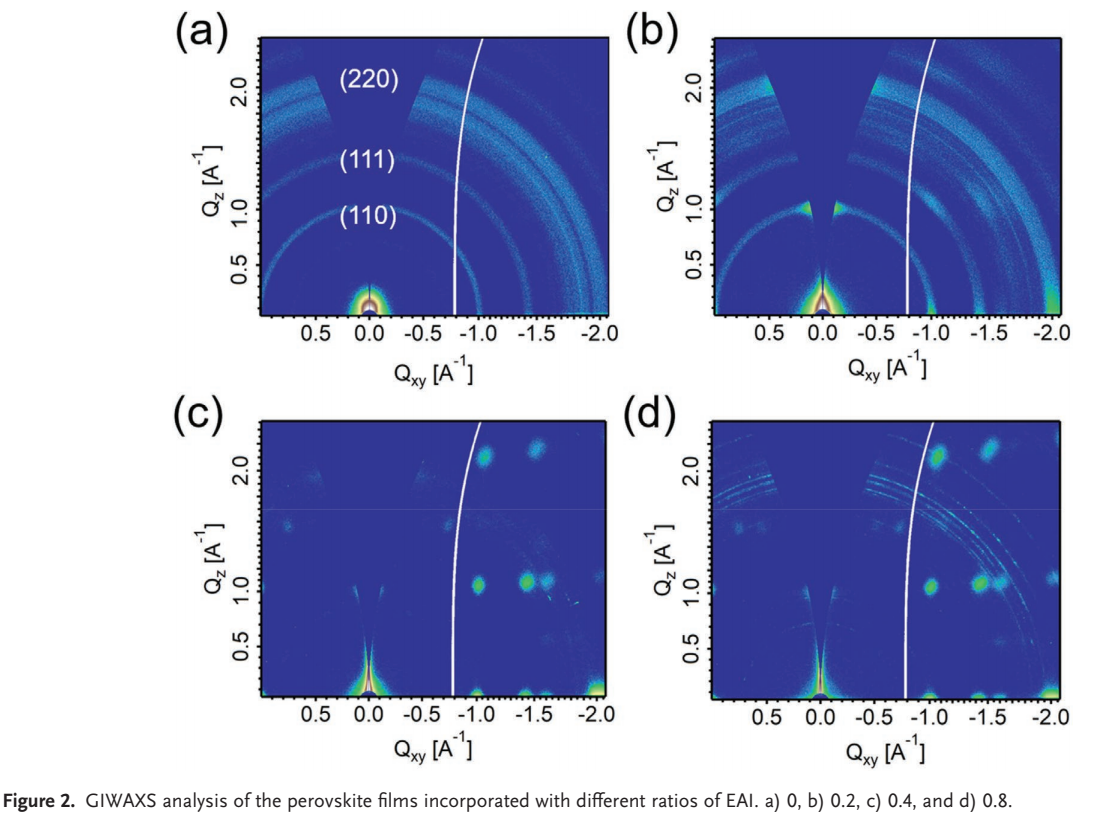

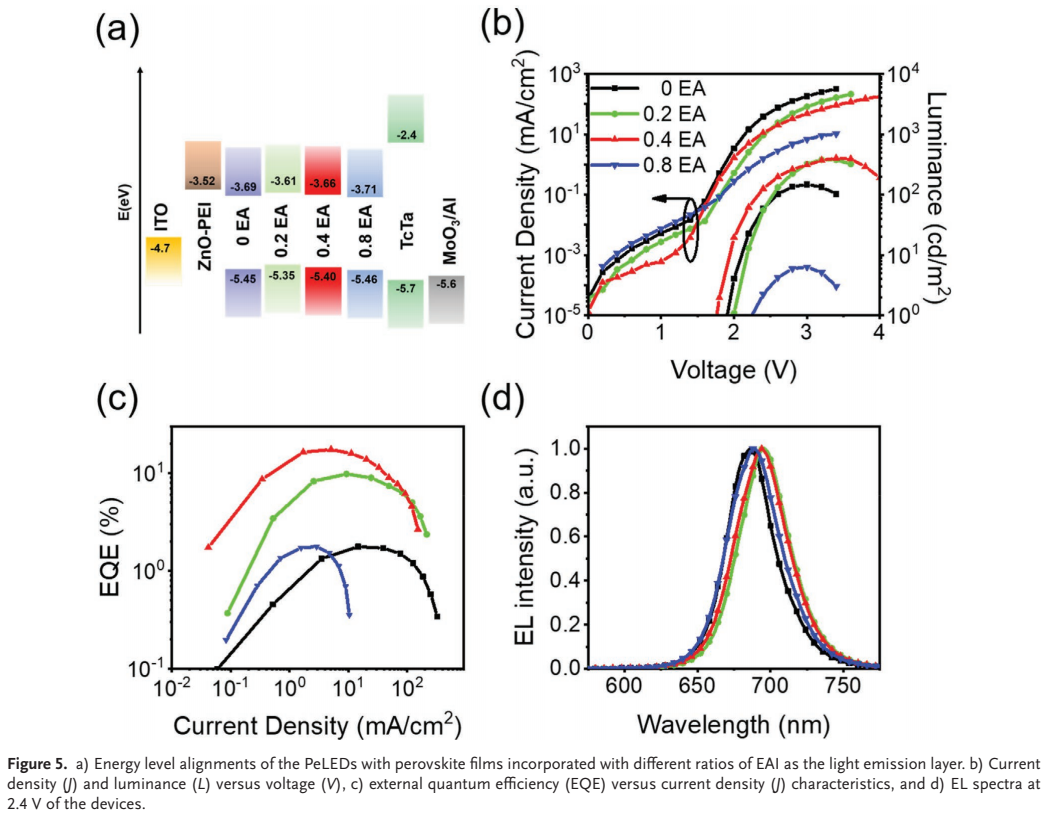

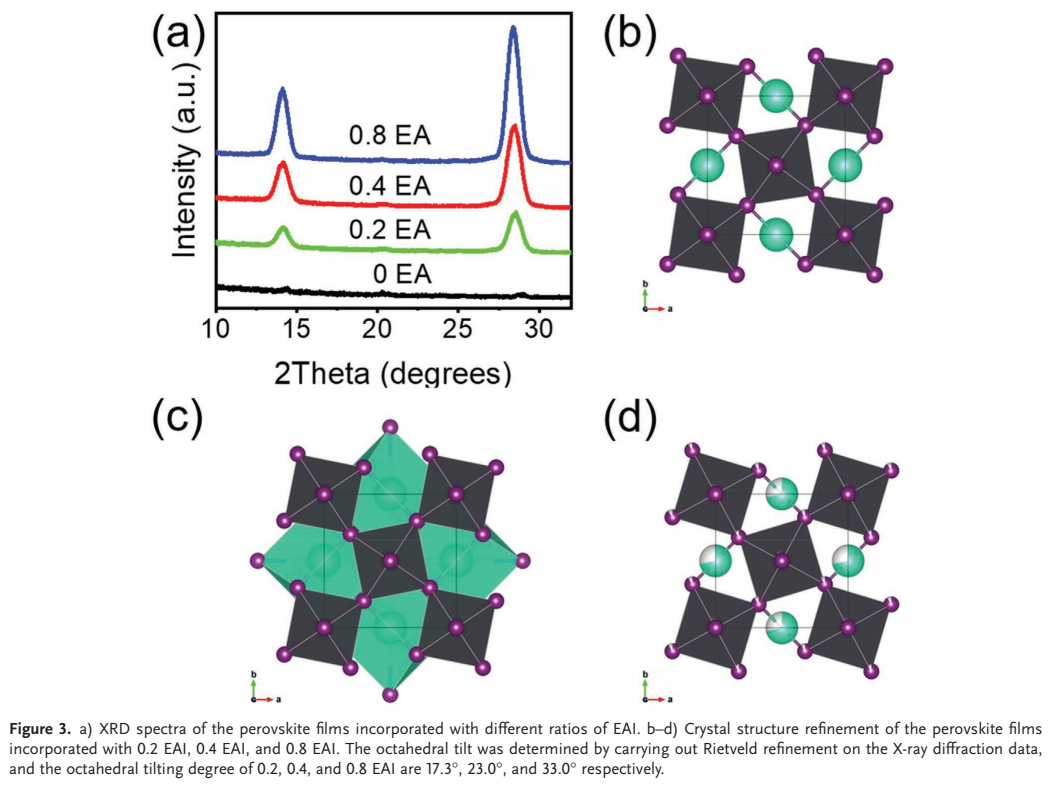

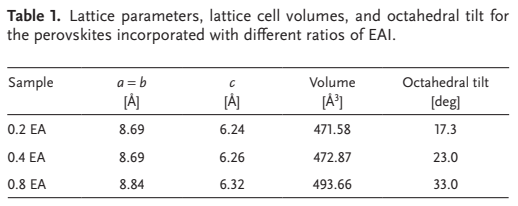

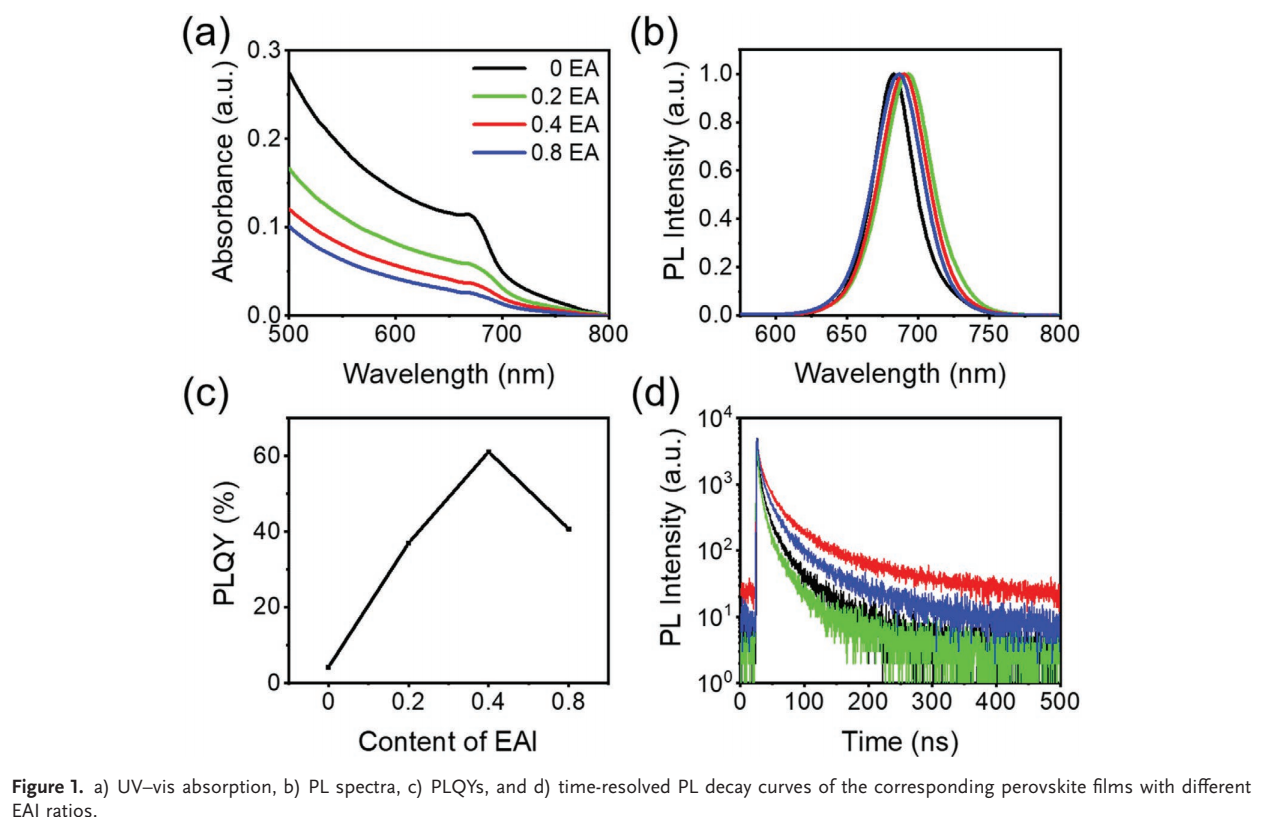

鈣鈦礦 (ABX3) 的帶邊電子結(jié)構(gòu)由 B 和 X 分量的軌道組成，可以通過(guò) BX6八面體的組成和結(jié)構(gòu)進(jìn)行調(diào)整。盡管 A 位陽(yáng)離子不會(huì)直接影響近邊緣態(tài)，但3D鈣鈦礦的帶隙會(huì)通過(guò)BX6八面體傾斜或晶格尺寸變化受到 A 陽(yáng)離子的影響。鑒于此，2021年9月8日華南理工大學(xué)蘇仕健團(tuán)隊(duì)于AFM刊發(fā)通過(guò)晶格膨脹和八面體傾斜調(diào)控發(fā)射波長(zhǎng)以獲得高效紅光鈣鈦礦LED的研究成果。在這里，正如 X 射線衍射表征的 Rietveld 精修結(jié)果所證實(shí)的那樣，當(dāng)將大A位陽(yáng)離子（C₂H₅NH₃⁺，EA⁺）引入到發(fā)射波長(zhǎng)調(diào)諧中時(shí)，首次確定了晶格膨脹和八面體傾斜之間的競(jìng)爭(zhēng)。1-萘基甲基碘化銨鈍化CsPbI3體系，前者主導(dǎo)光譜紅移，后者導(dǎo)致發(fā)射峰藍(lán)移，拓寬了調(diào)節(jié)發(fā)射波長(zhǎng)的途徑。此外，過(guò)量的陽(yáng)離子還可以鈍化鈣鈦礦，導(dǎo)致光致發(fā)光 (PL) 量子產(chǎn)率高達(dá)61%，平均PL壽命增加74.7 ns，輻射和非輻射復(fù)合比高達(dá)15.7。最終，實(shí)現(xiàn)了光譜穩(wěn)定的深紅光鈣鈦礦LED，其最大外量子效率為 17.5%，這是不使用任何光輸出耦合和反溶劑技術(shù)的最高效率之一。
