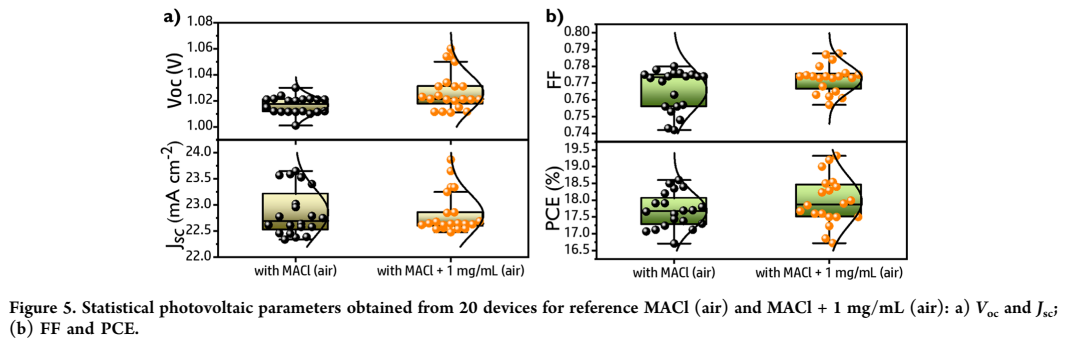

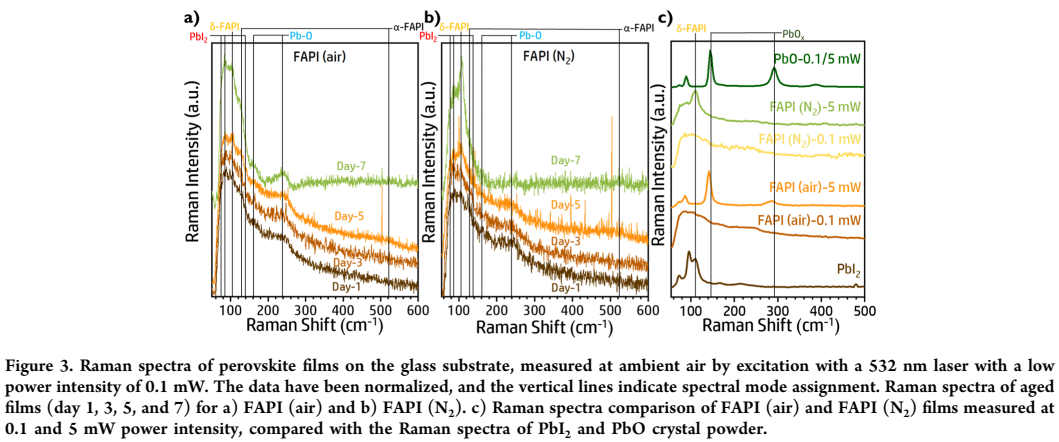

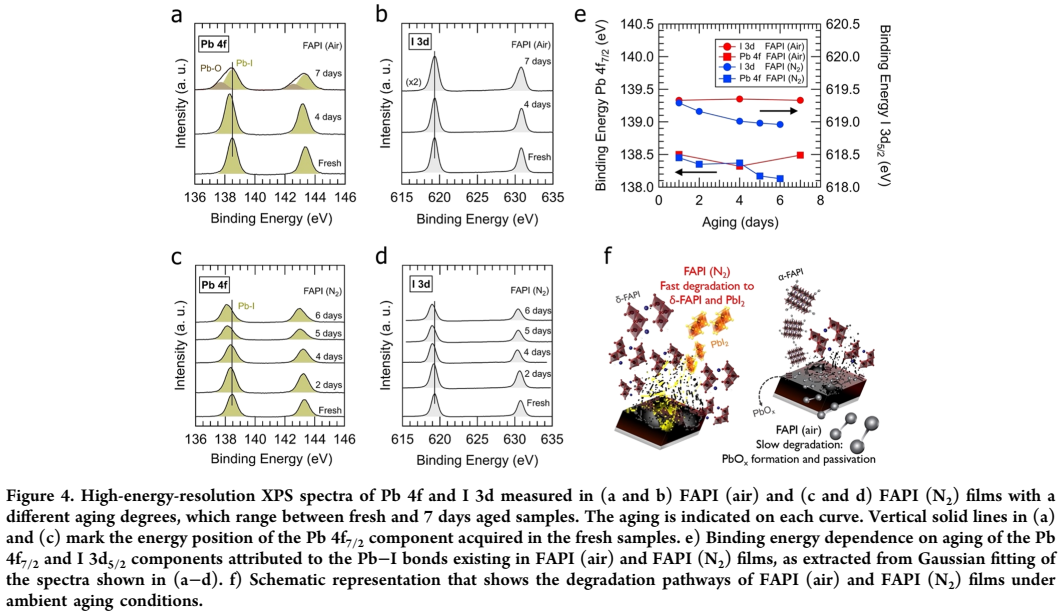

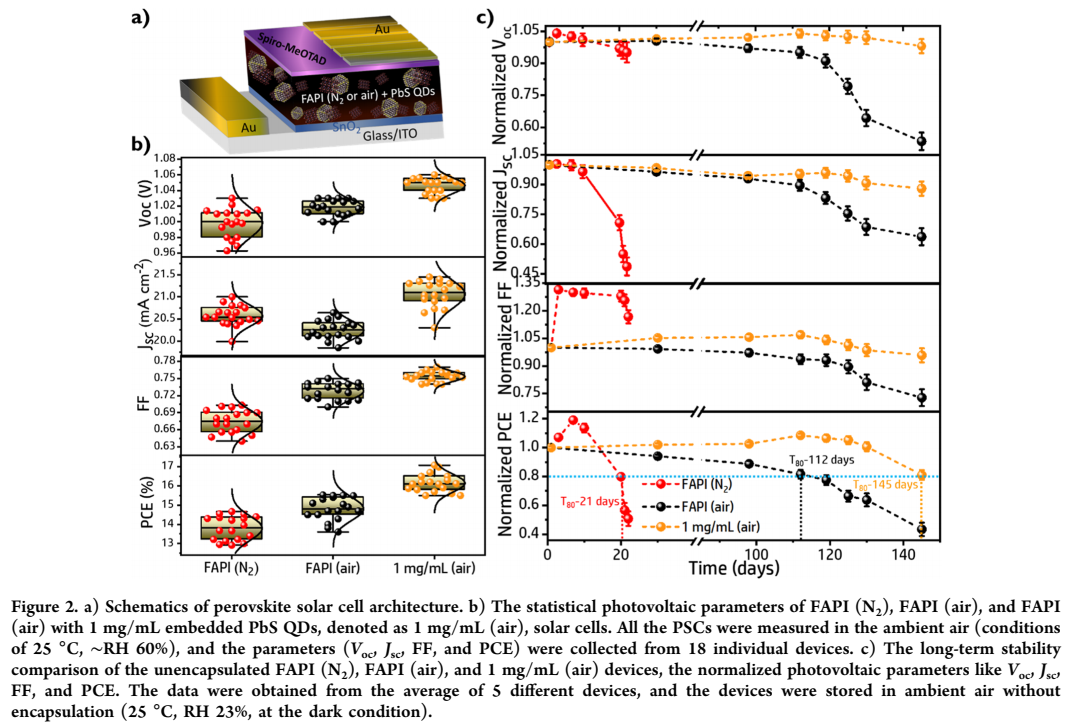

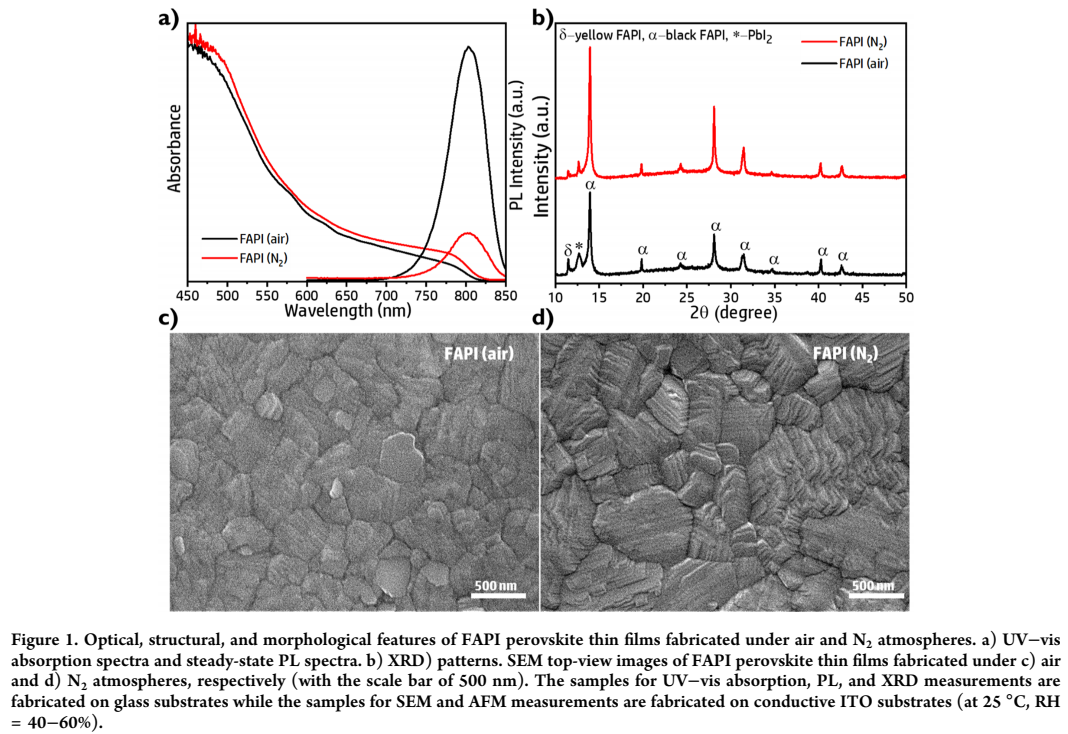

由于對鈣鈦礦太陽能電池的產(chǎn)業(yè)化的興趣，迫切需要在環(huán)境大氣下制備它們，而不僅限于低相對濕度 (RH) 條件。但是甲脒鈣鈦礦α-黑色相在室溫下不穩(wěn)定，在環(huán)境中難以穩(wěn)定存在。鑒于此，2021年9月13日西班牙海梅一世大學Sofia Masi&Iván Mora-Seró團隊于ACS Energy Letters刊發(fā)通過空氣制備提高純甲脒鈣鈦礦太陽能電池的長期穩(wěn)定性的研究成果。在這項工作中，研究表明純甲脒鈦礦太陽能電池在環(huán)境空氣下制備時，與在氮氣下制備的甲脒鈣鈦礦太陽能電池相比，器件的長期穩(wěn)定性顯著提高，兩者均由 N-甲基吡咯烷酮 (NMP) 制成。如果將 PbS 量子點 (QD) 作為添加劑引入空氣制備器件中，T80 參數(shù)，即效率下降到初始值 80% 的時間，從 21天（在氮氣環(huán)境中）到 112 天（在環(huán)境中）增加到 145 天。此外，通過添加MACl，功率轉(zhuǎn)換效率 (PCE) 達到 19.4%，器件能維持100%初始性能至少53天。僅在環(huán)境條件下制備的甲脒鈣鈦礦薄膜中存在 Pb-O 鍵會阻止甲脒鈣鈦礦α相到δ相的轉(zhuǎn)變。因此，這些結果為穩(wěn)定環(huán)境空氣中鈣鈦礦太陽能電池產(chǎn)業(yè)化的新策略開辟了道路。
