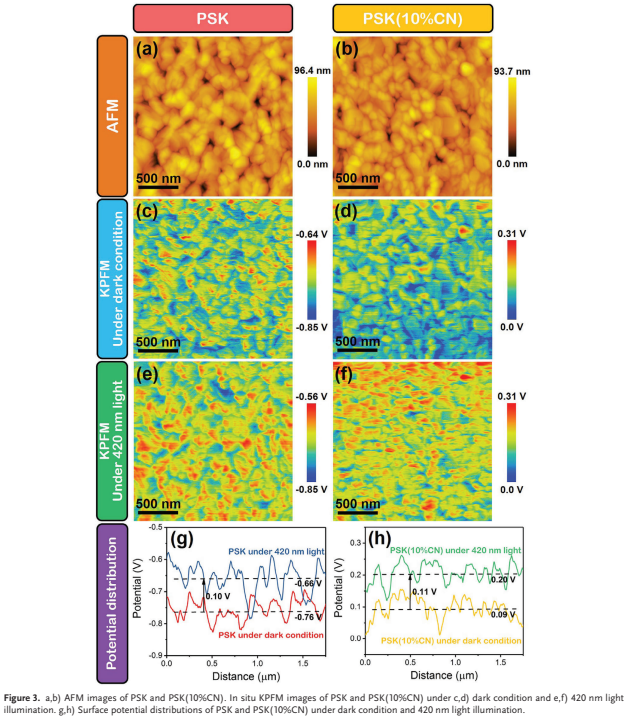

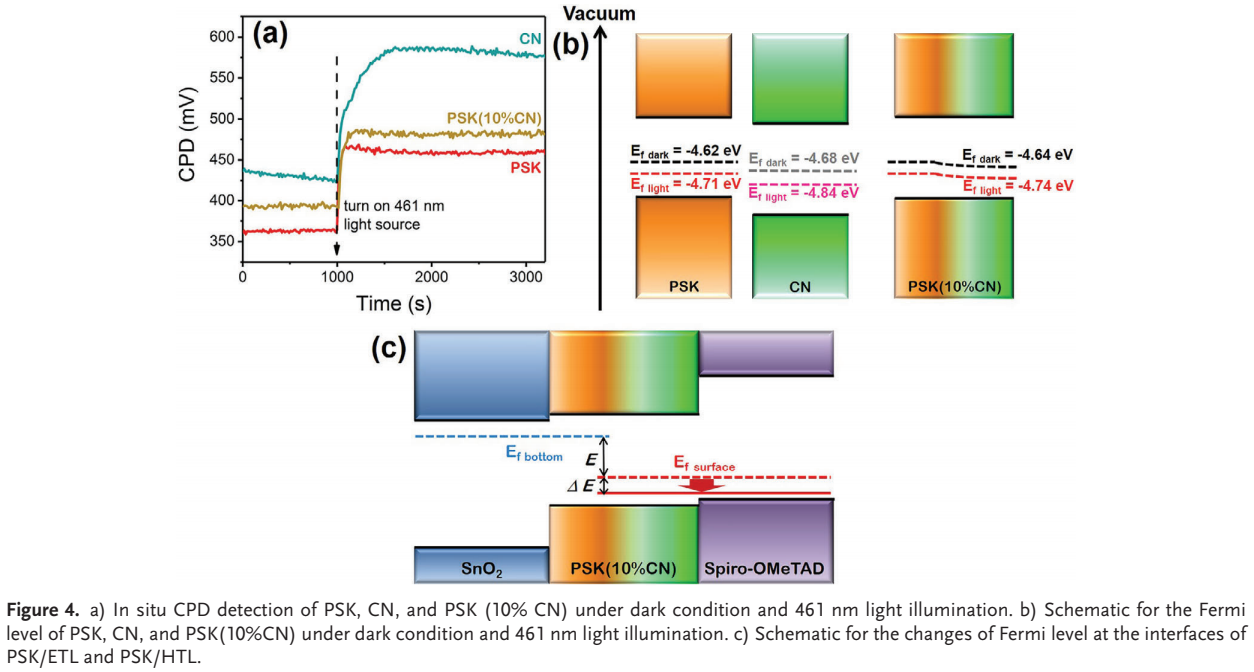

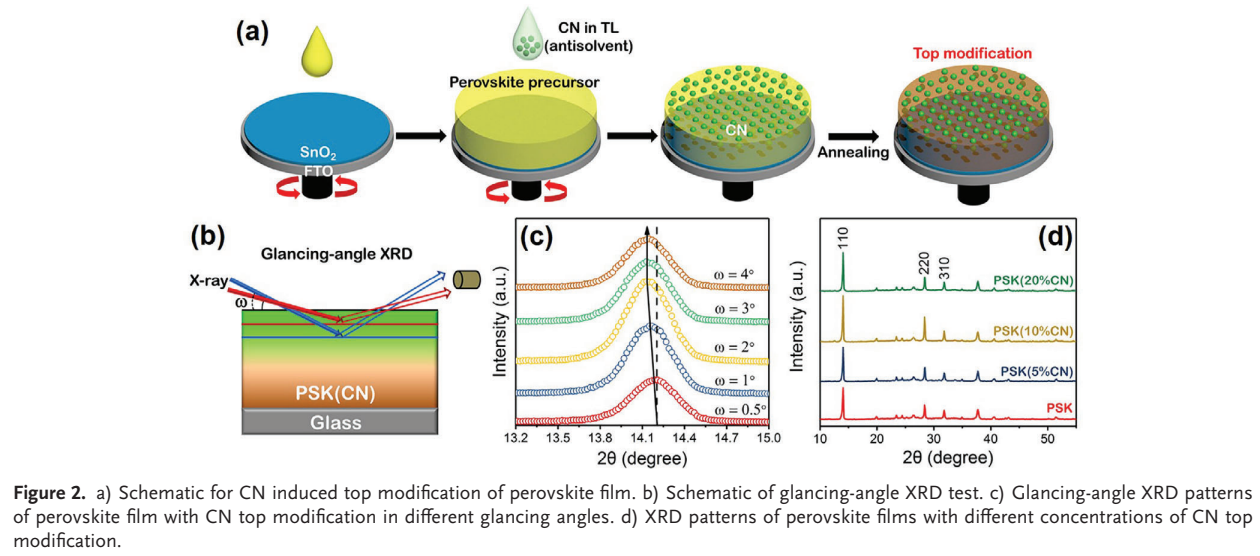

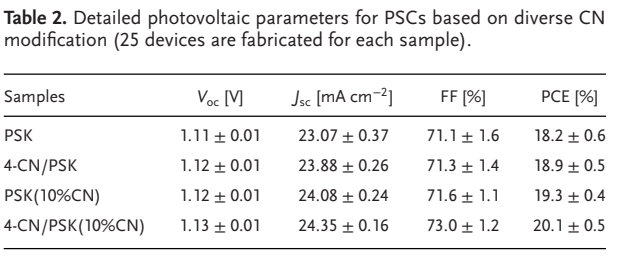

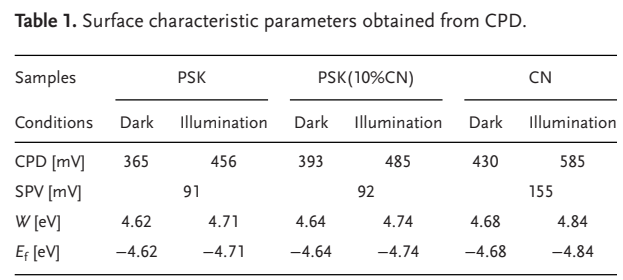

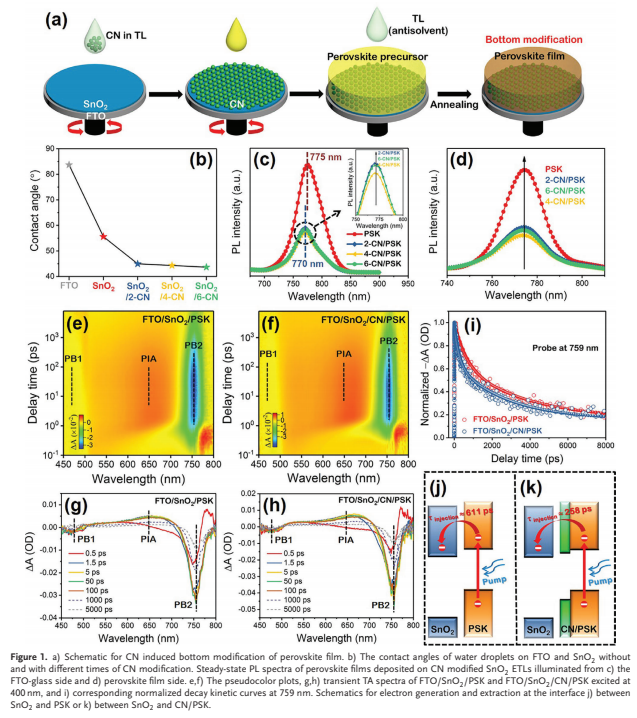

鈣鈦礦太陽能電池由于其卓越的光伏性能和簡單的制備工藝而引起了極大的關(guān)注。然而，傳統(tǒng)的濕化學(xué)合成方法不可避免地在鈣鈦礦的體相和界面處產(chǎn)生缺陷，導(dǎo)致電荷載流子的重組和穩(wěn)定性降低。鑒于此，2021年9月13日武漢理工大學(xué)余家國團(tuán)隊及其合作團(tuán)隊中國科學(xué)技術(shù)大學(xué)Tao Chen團(tuán)隊于Advanced Science刊發(fā)CsPbBr3納米晶雙邊界面改性制備高效平面鈣鈦礦太陽能電池的研究成果。通過摻雜室溫合成的CsPbBr3納米晶對鈣鈦礦進(jìn)行雙邊界面改性。超快瞬態(tài)吸收測量表明，CsPbBr3納米晶有效地抑制了SnO2/鈣鈦礦界面處的缺陷并促進(jìn)了界面電子傳輸。同時，原位開爾文探針力顯微鏡和接觸電位差表征證實鈣鈦礦上部的CsPbBr3納米晶增強(qiáng)了內(nèi)建電場，促進(jìn)了鈣鈦礦內(nèi)載流子的定向遷移。結(jié)合兩側(cè)CsPbBr3納米晶改性劑的優(yōu)勢，雙邊改性的CH3NH3PbI3平面鈣鈦礦太陽能電池表現(xiàn)出超過20%的最佳功率轉(zhuǎn)換效率并提高了器件穩(wěn)定性。
