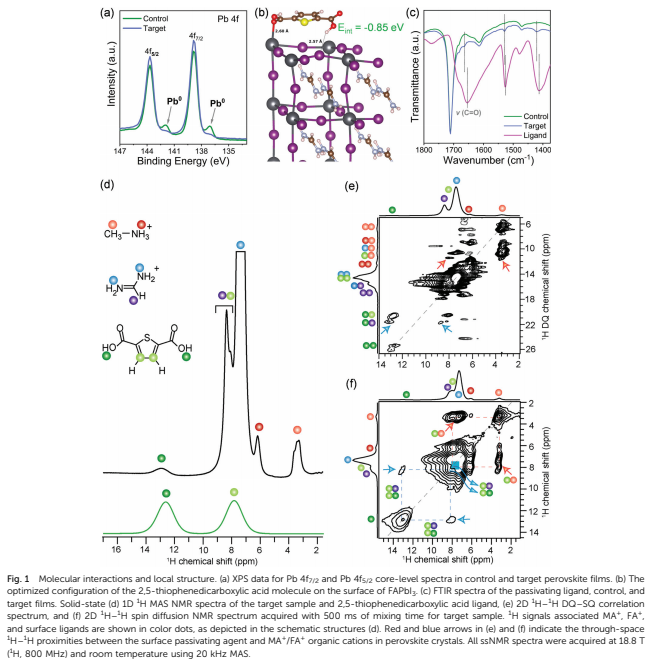

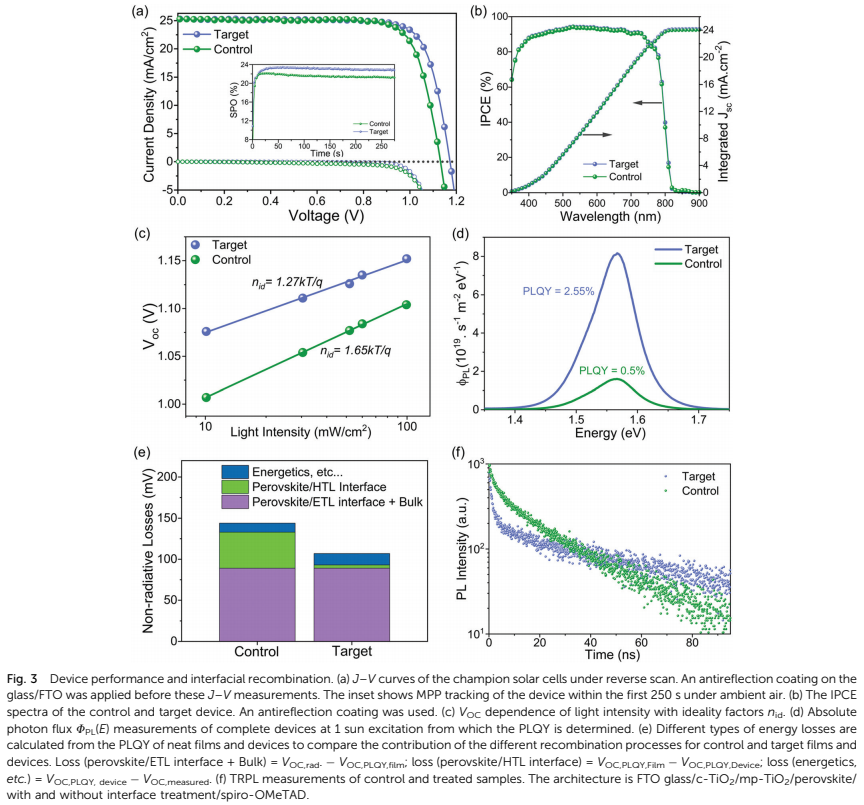

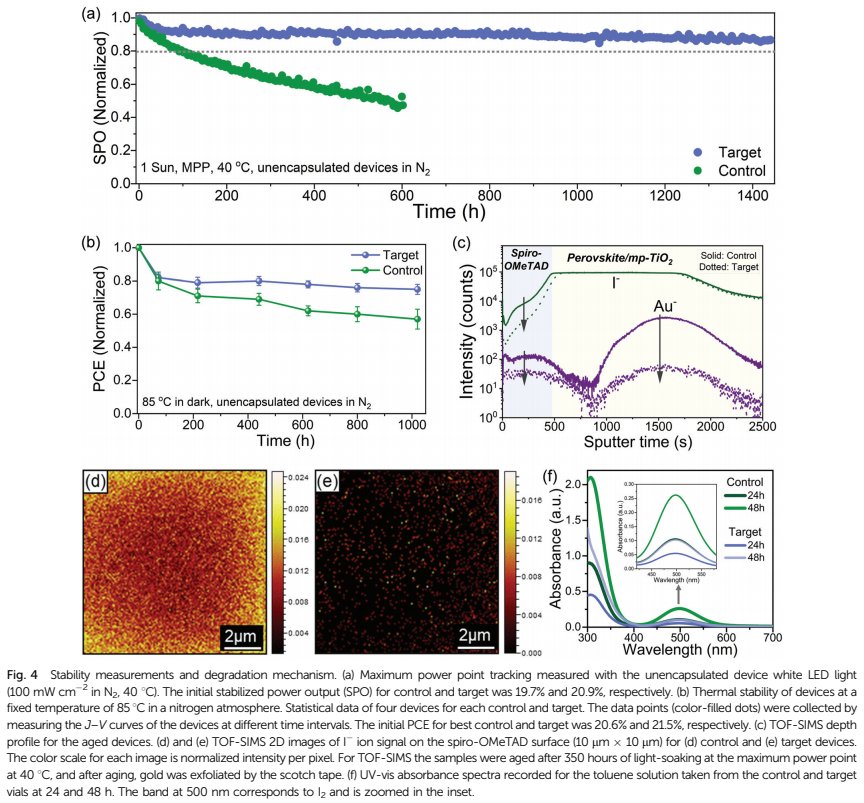

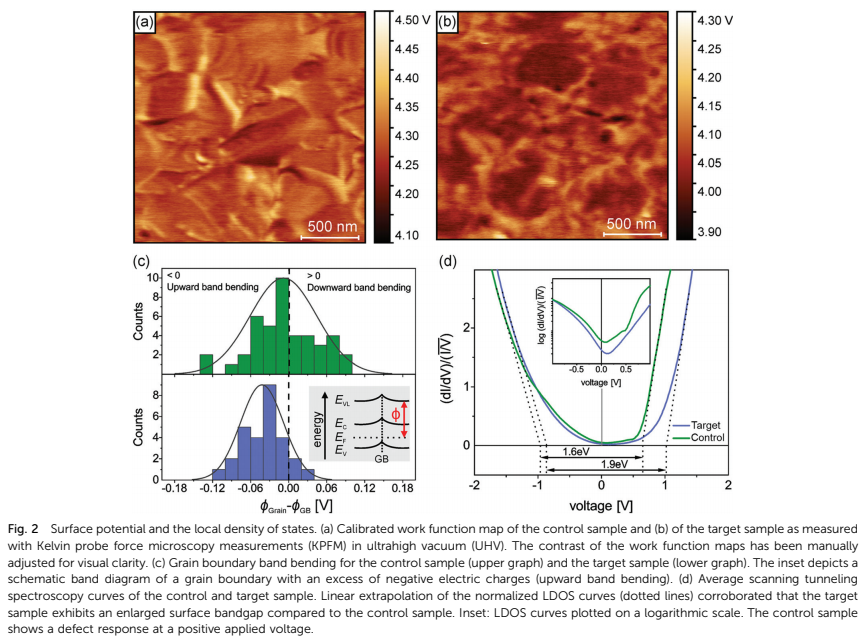

2021年9月16日瑞士洛桑聯(lián)邦理工學(xué)院Anurag Krishna&Anders Hagfeldt團(tuán)隊(duì)于EES刊發(fā)納米級(jí)界面工程可實(shí)現(xiàn)高度穩(wěn)定和高效的鈣鈦礦太陽(yáng)能電池的研究成果。提出了一種簡(jiǎn)便的分子級(jí)界面工程策略，通過(guò)用多功能配體 2,5-噻吩二羧酸定制鈣鈦礦和空穴傳輸層 (HTL) 之間的界面來(lái)增強(qiáng)鈣鈦礦太陽(yáng)能電池 (PSC) 的長(zhǎng)期運(yùn)行穩(wěn)定性和熱穩(wěn)定性。器件在 40°C 條件下具有 ≈5950 小時(shí)的穩(wěn)定 TS80（初始老化后器件效率降低到 80% 的時(shí)間）和穩(wěn)定的功率轉(zhuǎn)換效率 (PCE) 超過(guò) 23%。器件高穩(wěn)定性和高性能起源于配體和鈣鈦礦層之間的納米/亞納米級(jí)分子級(jí)相互作用相關(guān)，綜合多尺度表征進(jìn)一步證實(shí)了這一點(diǎn)。這些結(jié)果提供了對(duì)晶界調(diào)制、局部態(tài)密度、表面帶隙和界面復(fù)合的見(jiàn)解。老化器件的化學(xué)分析表明，分子鈍化會(huì)抑制界面離子擴(kuò)散并抑制光致I2釋放，光致I2釋放會(huì)導(dǎo)致鈣鈦礦不可逆地降解。由多功能配體實(shí)現(xiàn)的界面工程策略可以加快通往穩(wěn)定鈣鈦礦太陽(yáng)能電池的道路。
