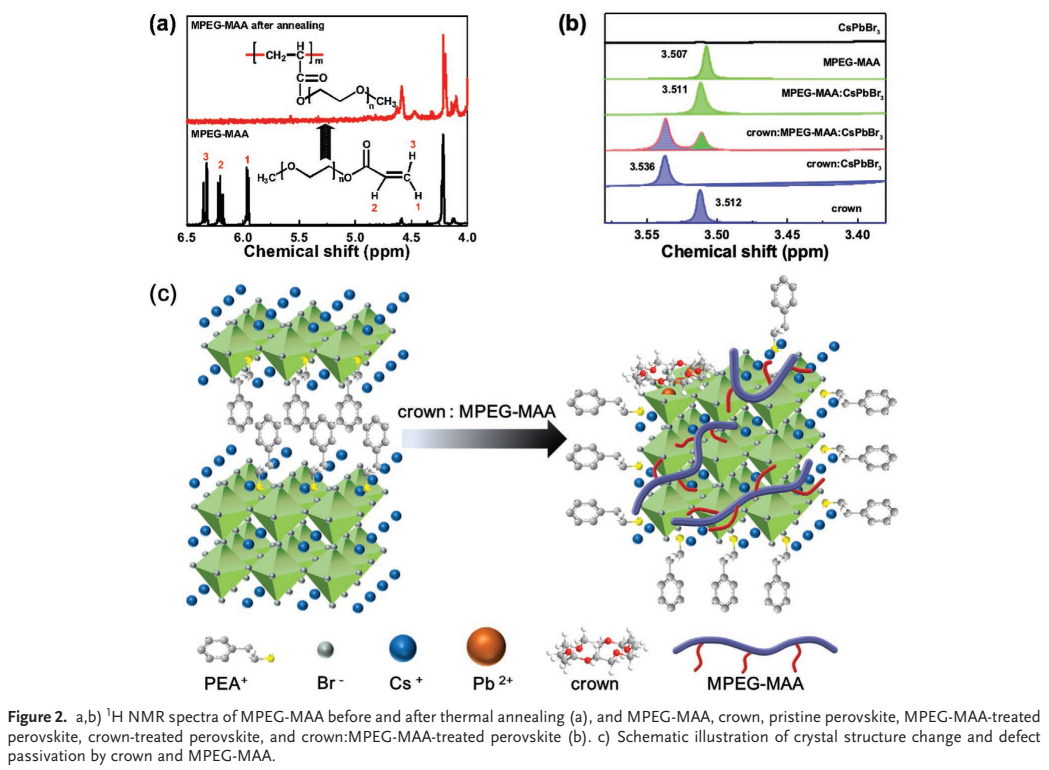

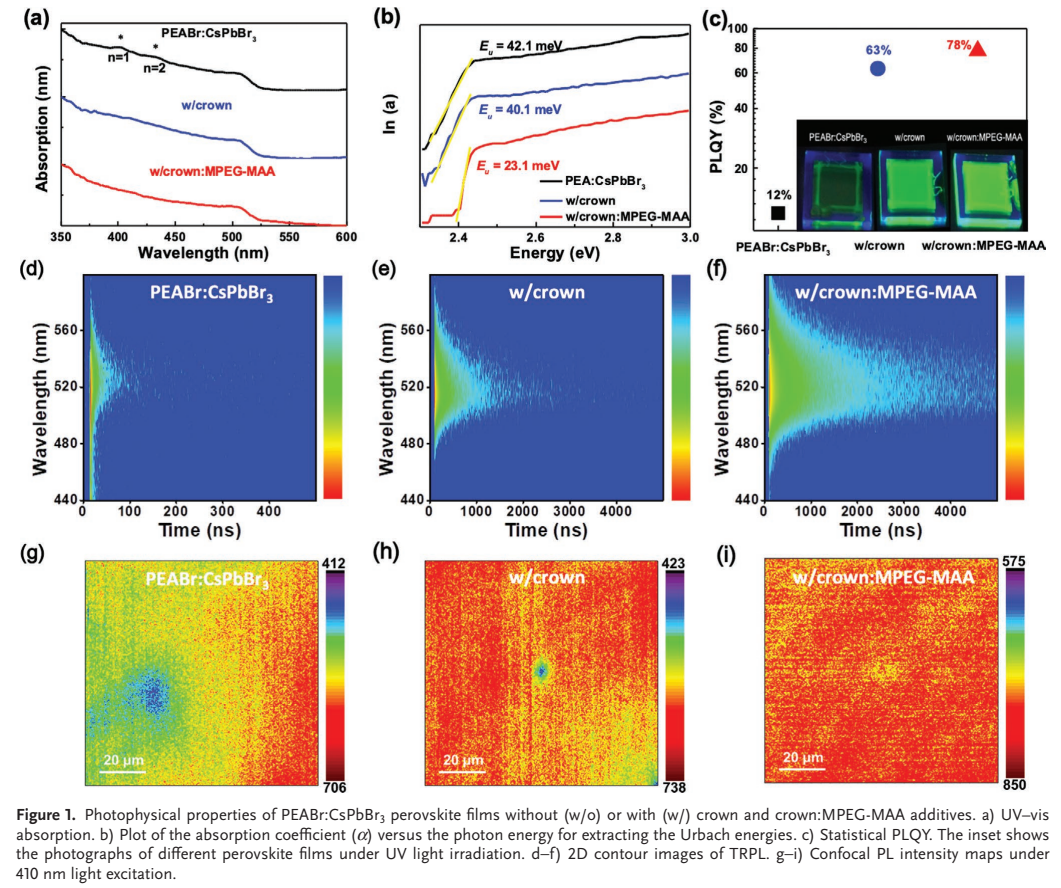

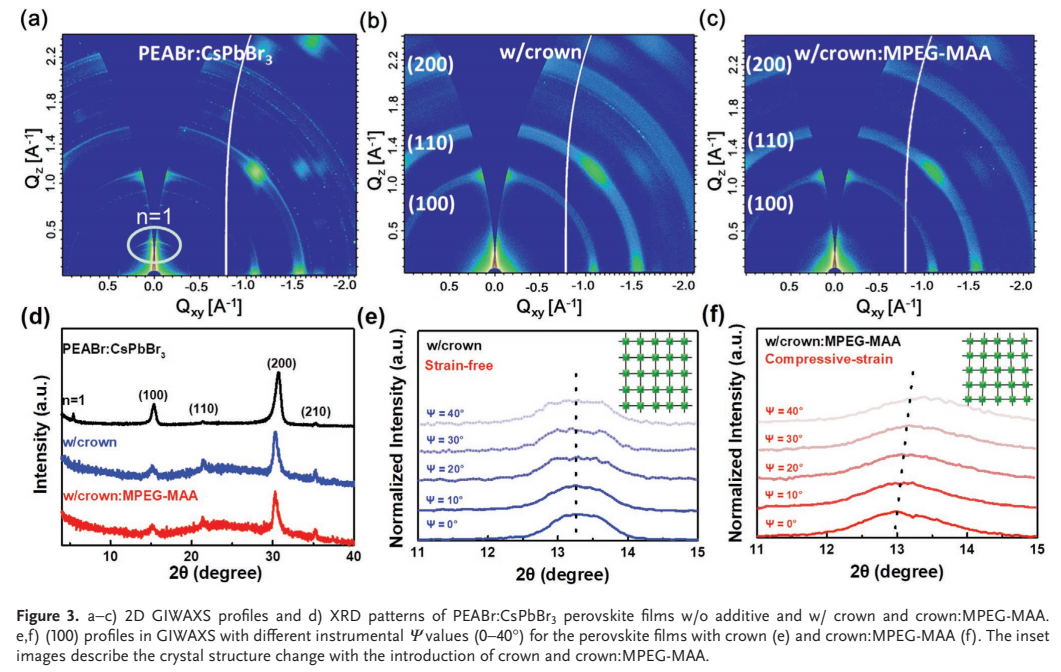

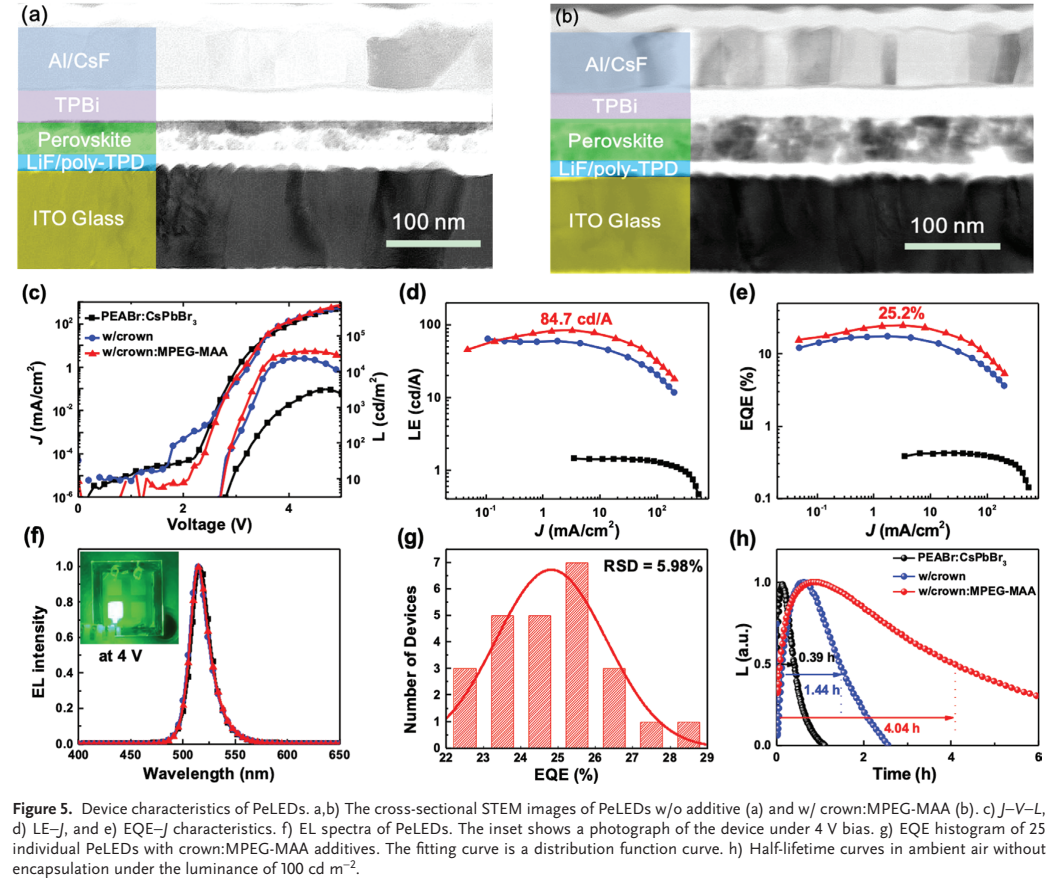

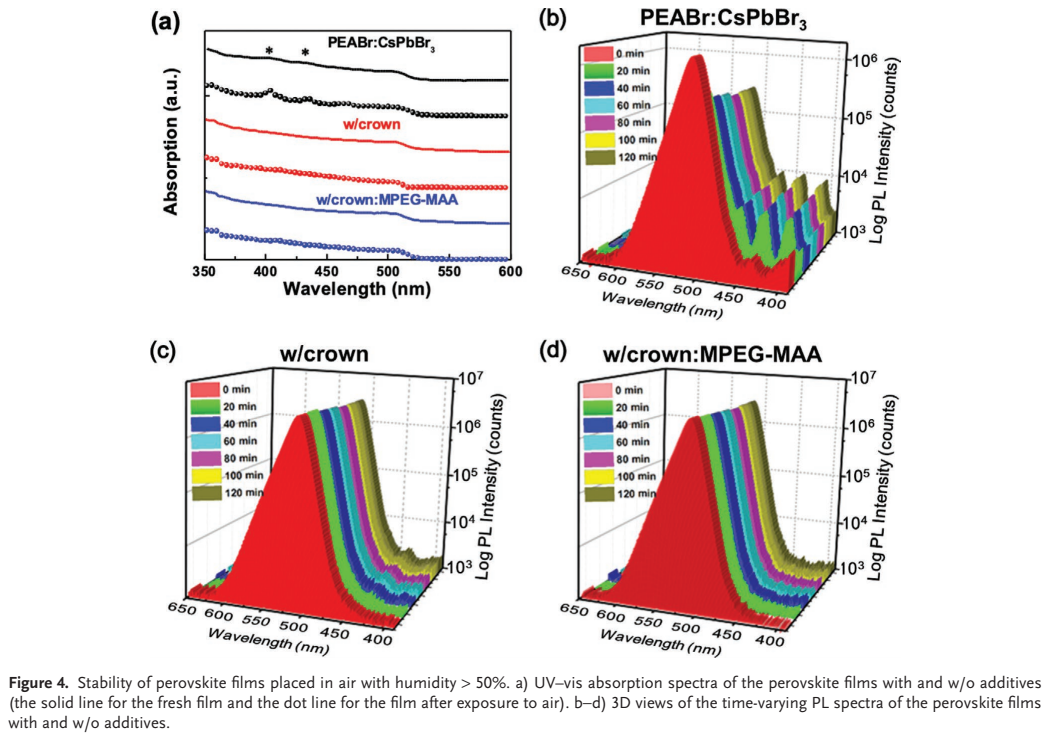

與3D鈣鈦礦相比，準(zhǔn)2D鈣鈦礦長(zhǎng)期以來(lái)被認(rèn)為具有“能量漏斗”結(jié)構(gòu)因此導(dǎo)致更優(yōu)異的光電特性。然而，由于高電流密度下導(dǎo)致俄歇復(fù)合嚴(yán)重，大多數(shù)準(zhǔn)2D鈣鈦礦LED表現(xiàn)出高外量子效率的同時(shí)卻展現(xiàn)出不令人滿意的工作穩(wěn)定性。鑒于此，東南大學(xué)祁爭(zhēng)健團(tuán)隊(duì)與華南理工大學(xué)蘇仕健團(tuán)隊(duì)以及暨南大學(xué)侯林濤教授等合作發(fā)表了關(guān)于雙添加劑協(xié)同策略制備高效率且高穩(wěn)定性的綠光鈣鈦礦LED。該工作發(fā)表在Advanced Materials期刊，第一作者為東南大學(xué)與華南理工大學(xué)聯(lián)合培養(yǎng)博士劉喆。該工作通過(guò)使用18-crown-6和聚（乙二醇）甲基醚丙烯酸酯（MPEG-MAA）作為添加劑，制備出具有低缺陷密度和高環(huán)境穩(wěn)定性的鈣鈦礦薄膜。研究發(fā)現(xiàn)雙添加劑含有C?O?C基團(tuán)不僅能夠減少鈣鈦礦缺陷，而且能夠破壞有機(jī)配體的自聚集，誘導(dǎo)具有準(zhǔn)核/殼結(jié)構(gòu)的鈣鈦礦納米晶體的形成。同時(shí)，利用熱退火處理鈣鈦礦薄膜可使具有C=C官能團(tuán)的MPEG-MAA自發(fā)聚合為梳狀聚合物，進(jìn)一步保護(hù)鈍化的鈣鈦礦納米晶體免受水和氧氣的影響。最后，實(shí)現(xiàn)的綠光鈣鈦礦LED，其平均 EQE 為 25.2%，最大 EQE 為 28.1%，為目前鈣鈦礦LED最高紀(jì)錄。并且器件在空氣環(huán)境中的使用壽命（T₅₀）增加了十倍以上，提供了制造高效率和長(zhǎng)使用壽命的 PeLED 的新穎有效策略。
