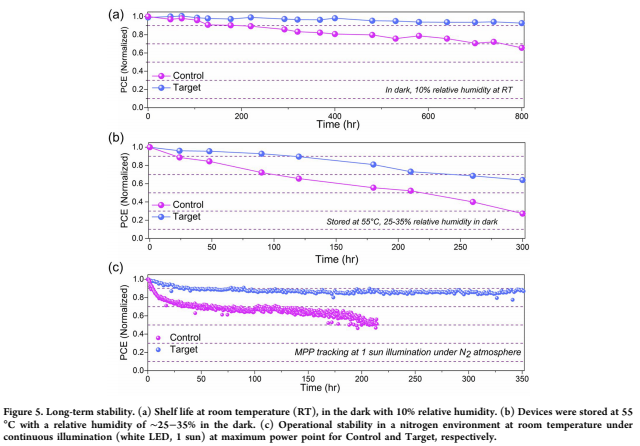

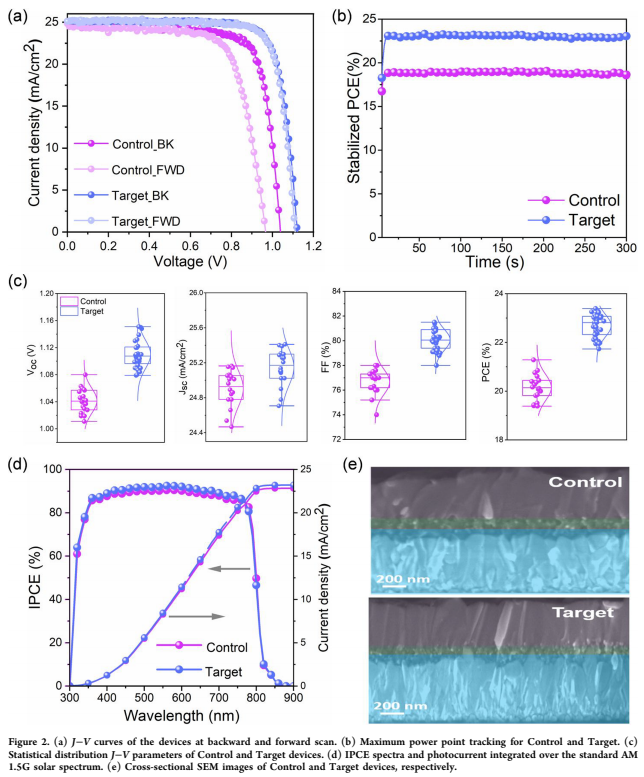

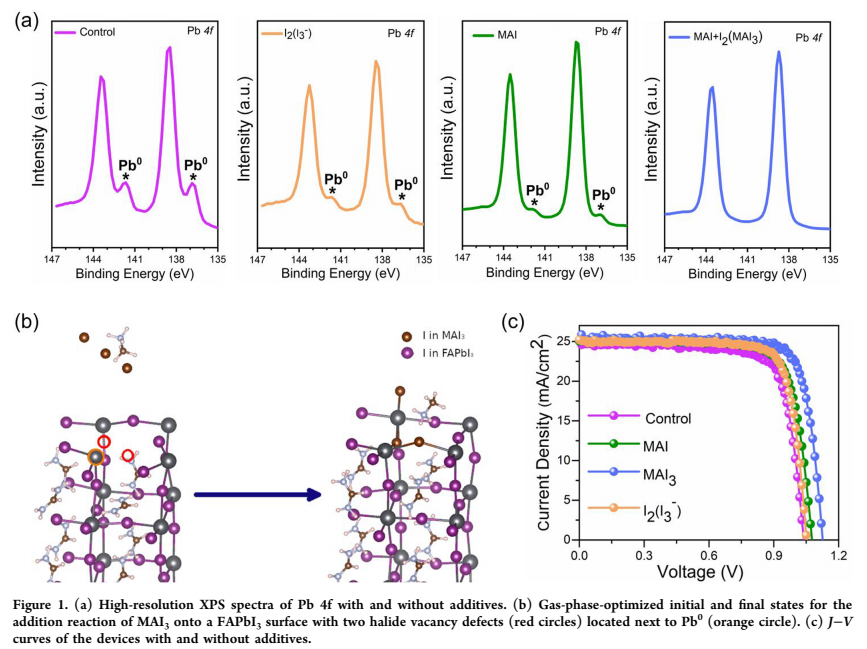

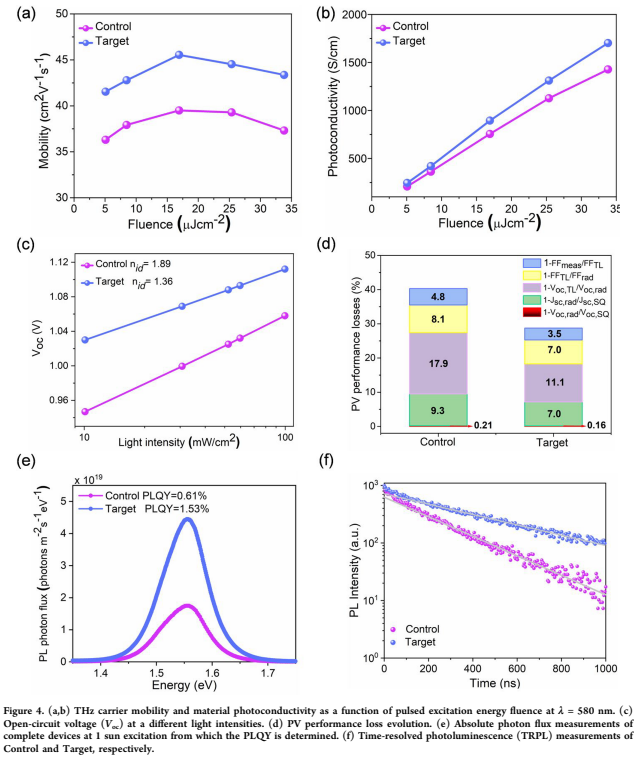

鈣鈦礦中存在的缺陷對(duì)器件的性能和穩(wěn)定性都是有害的。因此，研究人員非常關(guān)注開發(fā)缺陷緩解策略。鑒于此，2021年9月22日瑞士洛桑聯(lián)邦理工學(xué)院Michael Gr?tzel團(tuán)隊(duì)于ACS Energy Letters刊發(fā)MAI3的缺陷工程制備高效鈣鈦礦太陽能電池的研究成果。報(bào)告了一種使用三碘化甲基銨 (MAI3) 作為鈣鈦礦前體溶液添加劑的簡(jiǎn)便策略。通過 X 射線衍射、密度泛函理論計(jì)算、分子動(dòng)力學(xué)模擬、固態(tài)核磁共振、穩(wěn)態(tài)、時(shí)間分辨光致發(fā)光 (TRPL) 和時(shí)間來檢查 MAI3對(duì)結(jié)構(gòu)和光電特性的影響分辨太赫茲光譜 (TRTS)。具體而言，TRPL 和 TRTS 表明MAI3抑制非輻射復(fù)合并增加電荷載流子遷移率。因此，冠軍器件的功率轉(zhuǎn)換效率 (PCE) 為 23.46%，填充因子 > 80%。此外，這些器件表現(xiàn)出增強(qiáng)的運(yùn)行穩(wěn)定性，最好的器件在1-Sun照射下最大功率點(diǎn)跟蹤350小時(shí)仍保持其初始效率的約90%。
