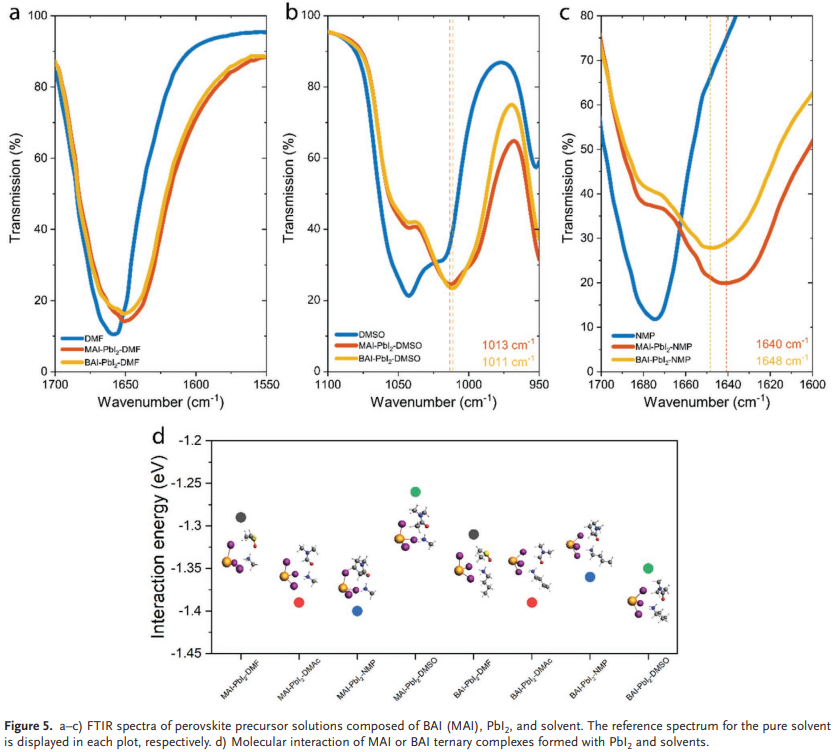

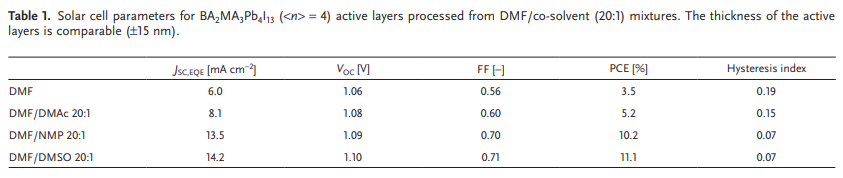

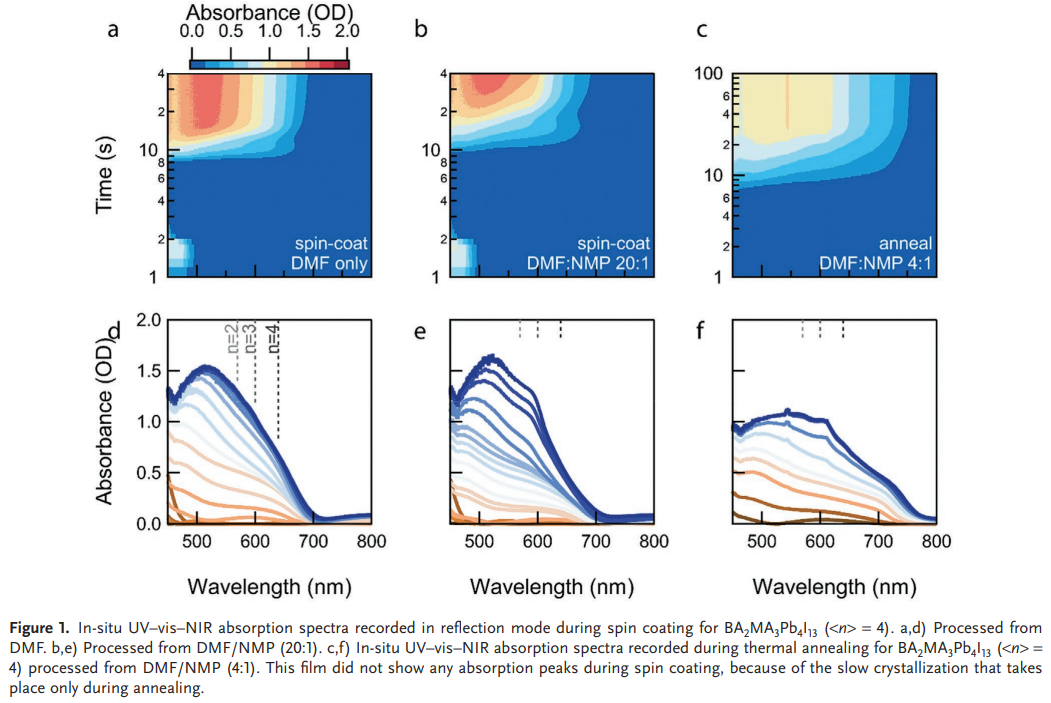

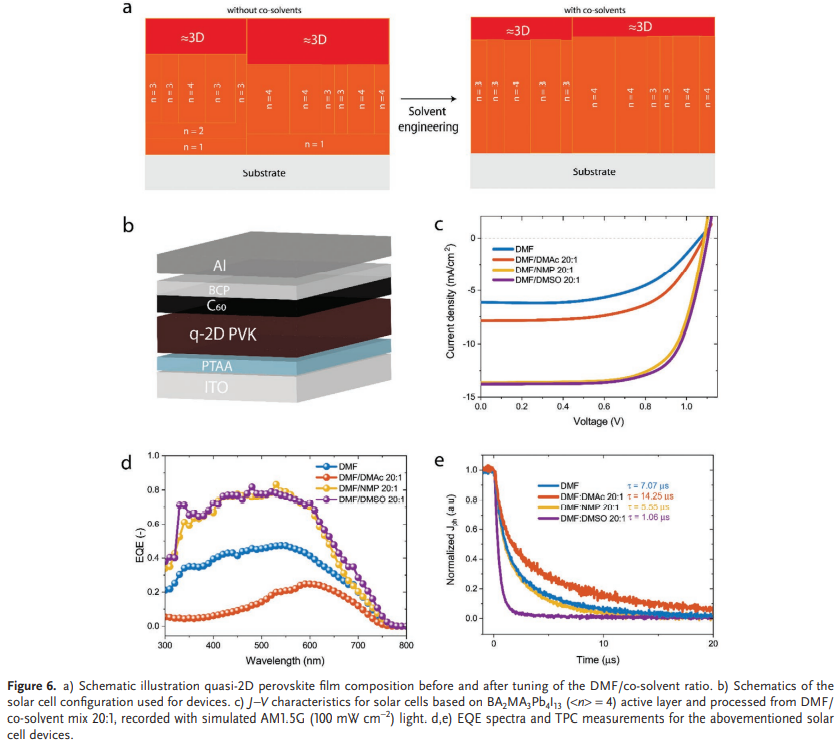

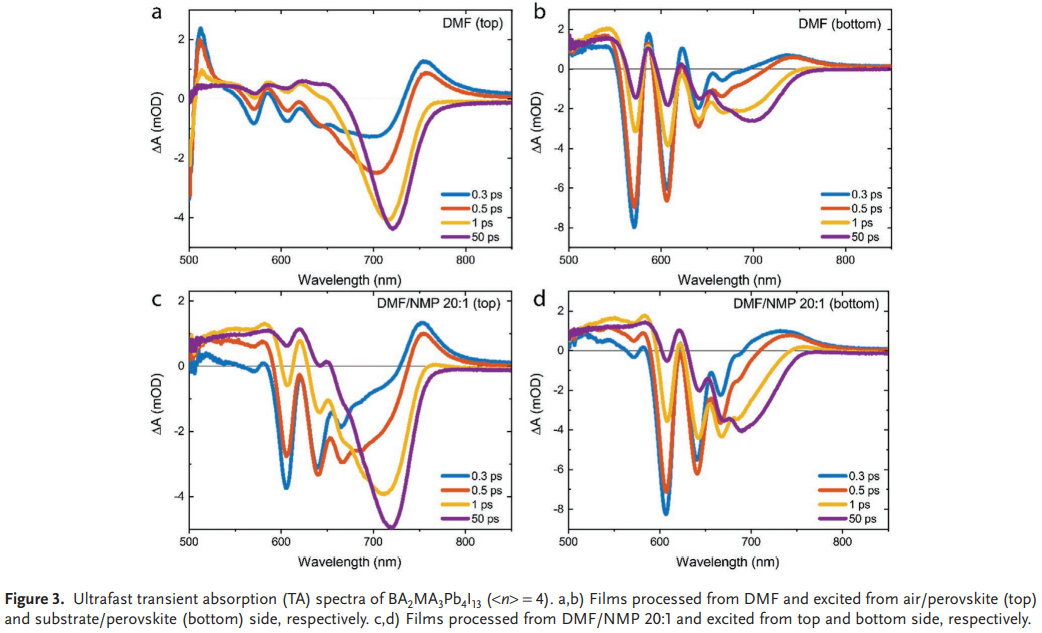

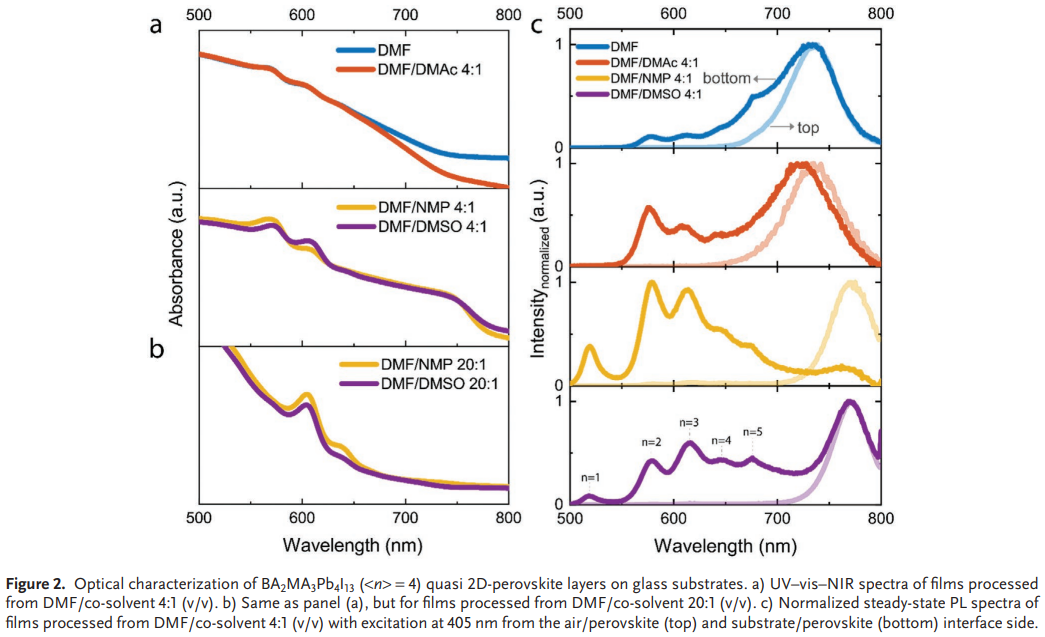

溶液處理的準(zhǔn)二維鈣鈦礦有望用于高效穩(wěn)定的太陽(yáng)能電池，因?yàn)榕c三維鈣鈦礦相比，它們具有優(yōu)異的環(huán)境穩(wěn)定性和可調(diào)諧的光電特性。改變夾在有機(jī)間隔物之間的無(wú)機(jī)層 (n) 的數(shù)量調(diào)整帶隙。然而，窄化 n 值分布是一個(gè)挑戰(zhàn)。鑒于此，2021年9月5日荷蘭埃因霍溫科技大學(xué)René A. J. Janssen團(tuán)隊(duì)于AEM刊發(fā)混合溶劑對(duì)準(zhǔn)二維鈣鈦礦結(jié)晶和n值分布的影響的研究成果。原位 UV-vis-NIR 吸收光譜用于時(shí)間分辨由DMF&不同共溶劑的混合溶劑制備的 <n> = 4 的BA基準(zhǔn)二維鈣鈦礦的結(jié)晶動(dòng)力學(xué)。通過(guò)結(jié)合光致發(fā)光、瞬態(tài)吸收和掠入射廣角 X 射線散射分析得出n值分布與結(jié)晶相關(guān)。紅外光譜和密度泛函理論表明，n值分布與鈣鈦礦前體—混合溶劑相互作用能相關(guān)，并且更強(qiáng)的相互作用使相分布向更小的 n 值移動(dòng)。仔細(xì)調(diào)整溶劑/共溶劑比可提供更均勻的相分布，具有高度取向的鈣鈦礦晶體和抑制 n = 1-2 相的形成。當(dāng)溶劑由DMF換為DMF/DMSO和DMF/NMP，BA2MA3Pb4I13 太陽(yáng)能電池器件效率從3.5%分別提高至11.1%和10.2%。
