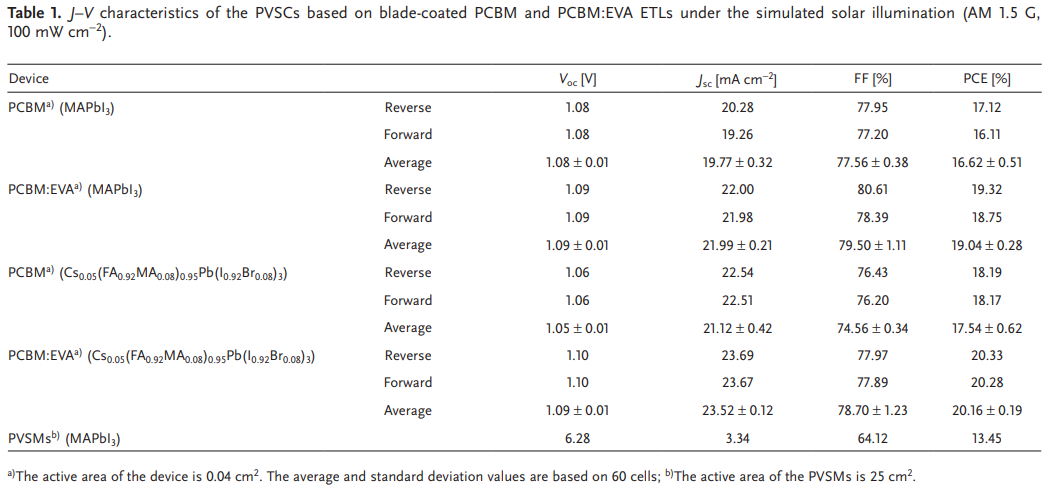

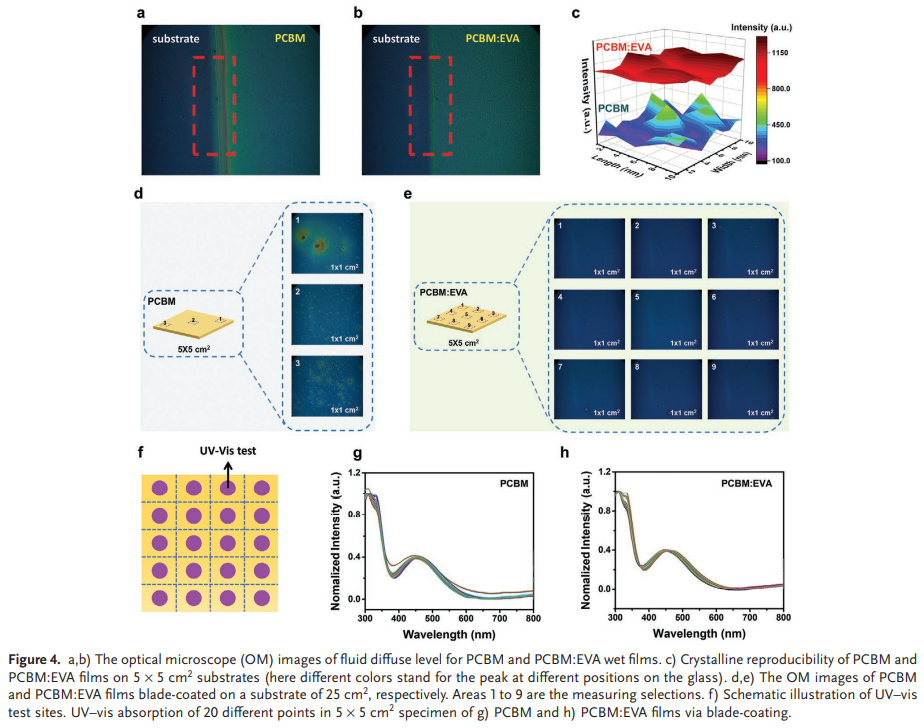

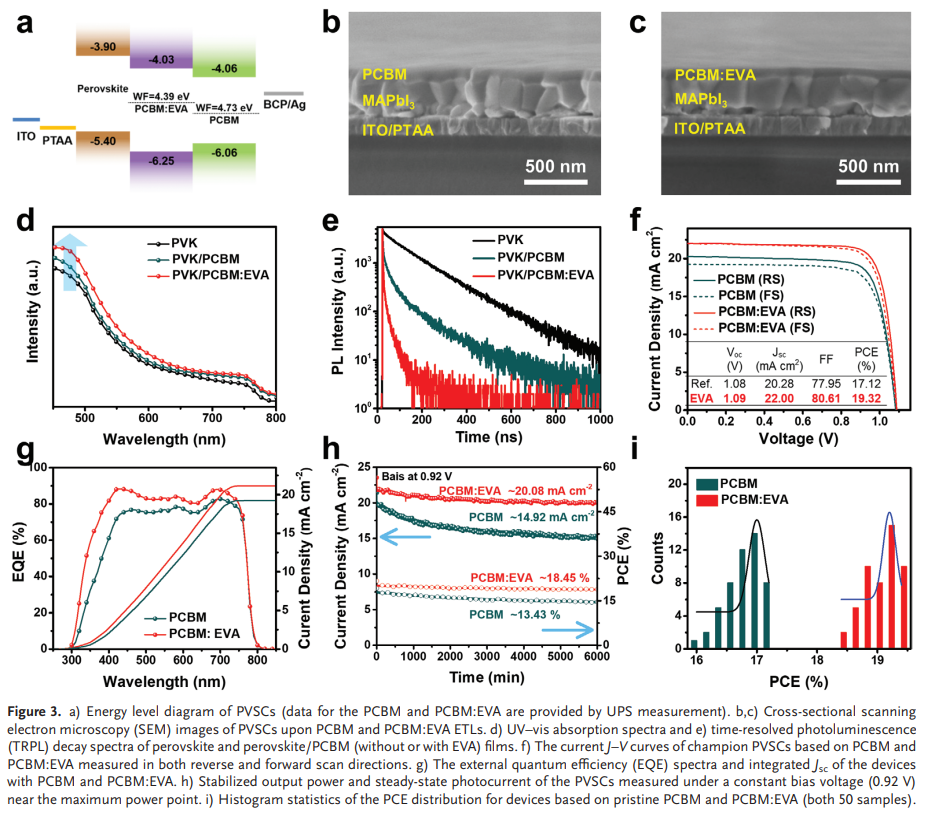

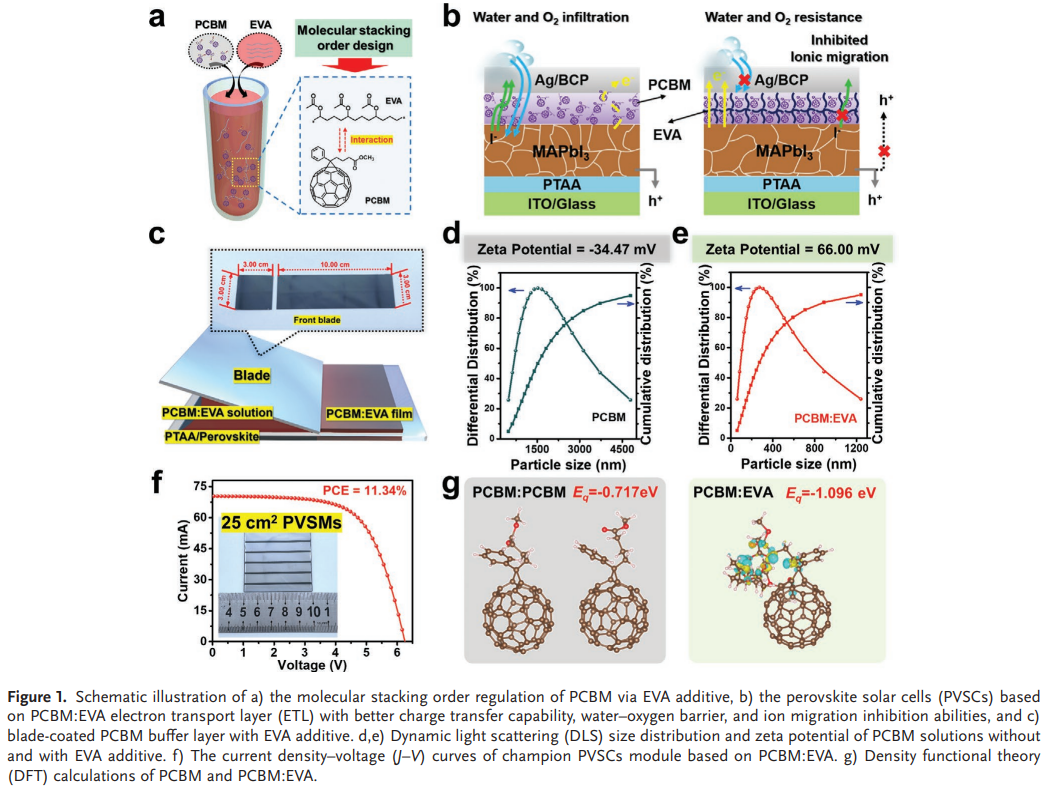

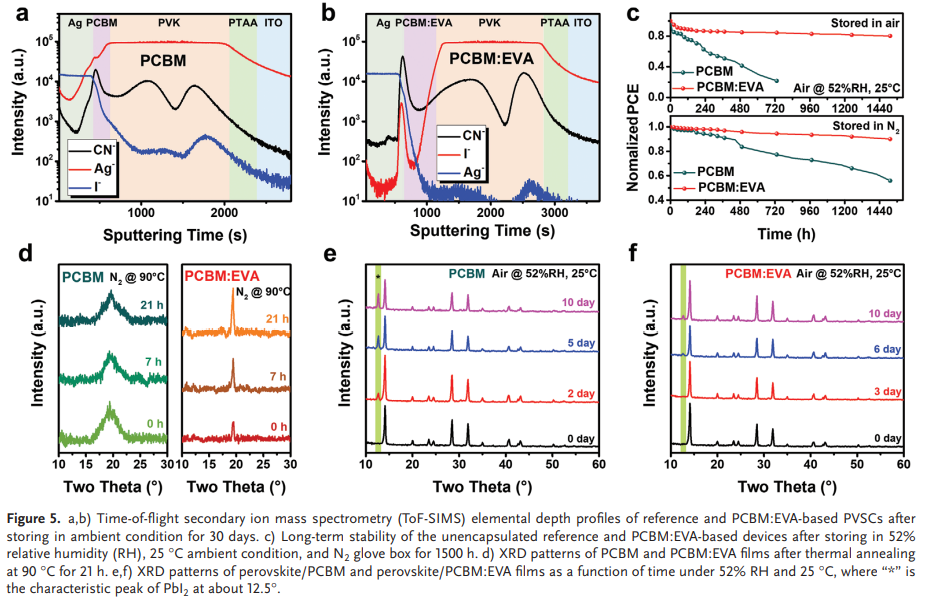

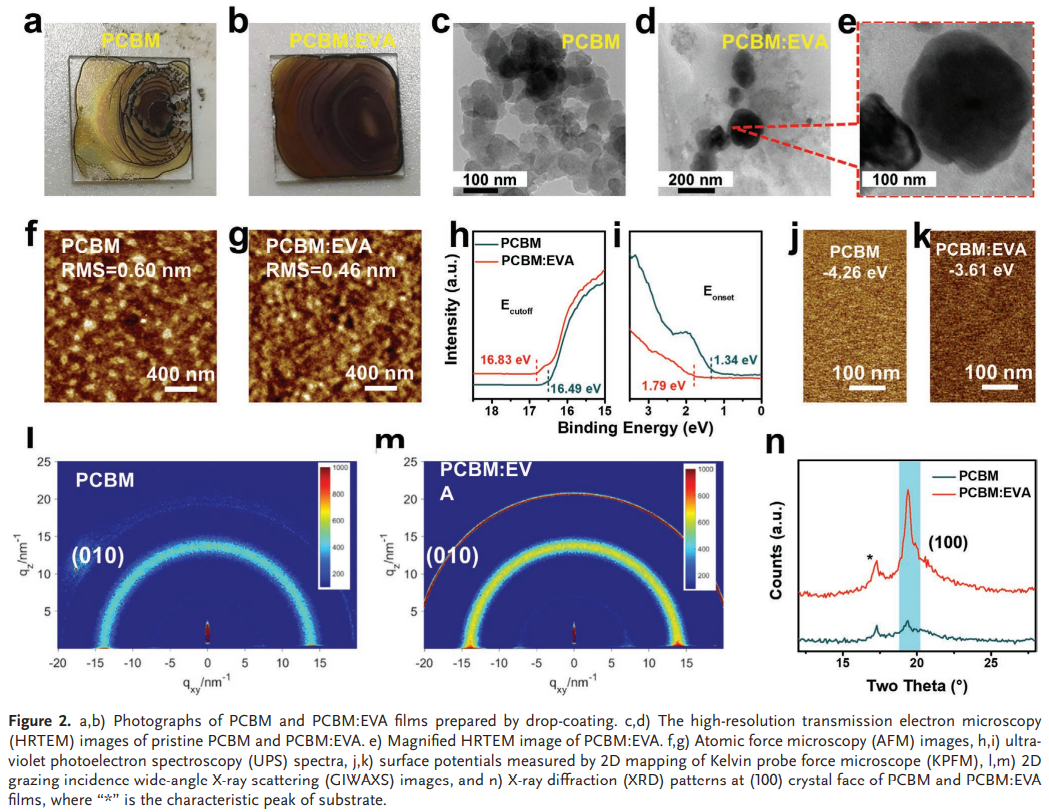

電子傳輸層在提取電子載流子方面起著至關(guān)重要的作用，同時(shí)優(yōu)化平面異質(zhì)結(jié)鈣鈦礦太陽(yáng)能電池中鈣鈦礦/電極的界面接觸。盡管為高效 鈣鈦礦太陽(yáng)能電池計(jì)了各種電子傳輸層，但幾乎沒(méi)有關(guān)于分子堆疊順序?qū)ζ骷阅苡绊懙难芯?。鑒于此，2021年10月1日江西師范大學(xué)陳義旺團(tuán)隊(duì)及其合作團(tuán)隊(duì)南昌大學(xué)Licheng Tan團(tuán)隊(duì)于A(yíng)FM刊發(fā)一種規(guī)律的富勒烯界面層助力刮涂實(shí)現(xiàn)高效穩(wěn)定的鈣鈦礦太陽(yáng)能電池的研究成果。在此，聚（乙烯-共-乙酸乙烯酯）（EVA）用作 [6,6]-苯基-C61-丁酸甲酯（PC61BM）溶液添加劑。EVA 與 PC61BM 之間的強(qiáng)結(jié)合能促進(jìn)了 ETL 的分子堆積順序，減輕了形態(tài)不均勻性，具有匹配的能級(jí)，阻止離子遷移，并提高了鈣鈦礦器件的水氧屏障。刮涂MAPbI3基鈣鈦礦太陽(yáng)能電池實(shí)現(xiàn)了 19.32% 的功率轉(zhuǎn)換效率 (PCE)，具有正重現(xiàn)性和可忽略的滯后，并且在惰性和環(huán)境條件（52% 濕度）下儲(chǔ)存1500 小時(shí)后保持初始 PCE 的 90% 和 80% ) ，無(wú)需封裝。該策略還將基于CsFAMA的鈣鈦礦太陽(yáng)能電池的冠軍 PCE 提高到 20.33%。這些發(fā)現(xiàn)表明，分子堆積順序的調(diào)節(jié)是優(yōu)化鈣鈦礦太陽(yáng)能電池中界面電荷載流子復(fù)合的有效方法，它滿(mǎn)足了大面積鈣鈦礦太陽(yáng)能電池中對(duì)高性能電子傳輸層的需求，并促進(jìn)了制造技術(shù)向?qū)嶋H應(yīng)用的升級(jí)。
