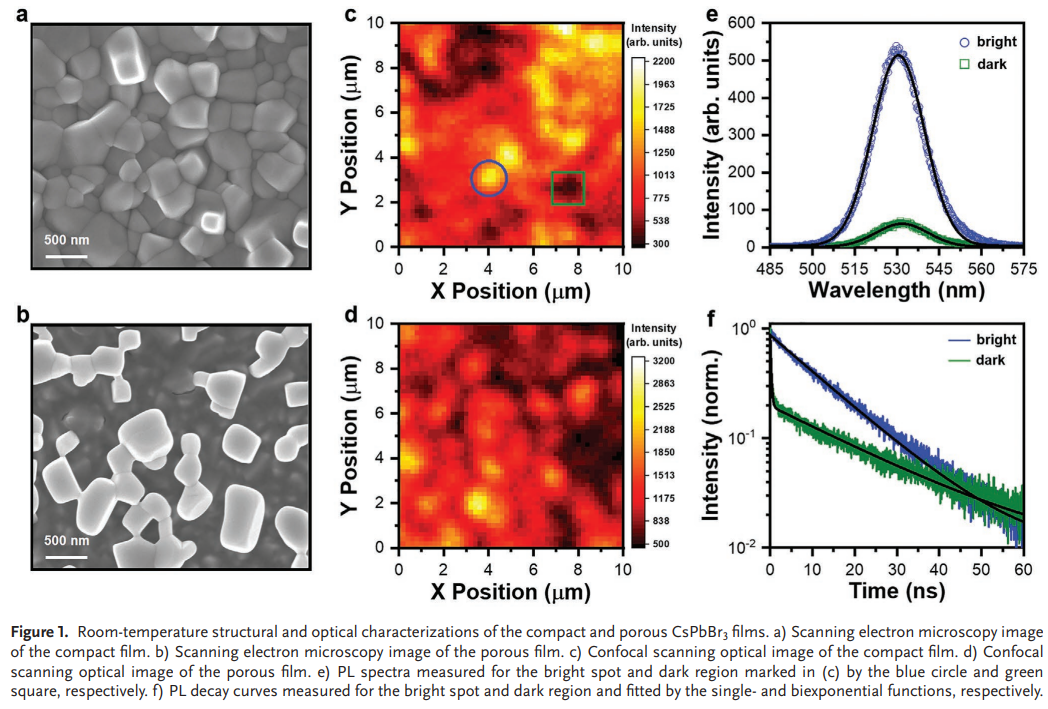

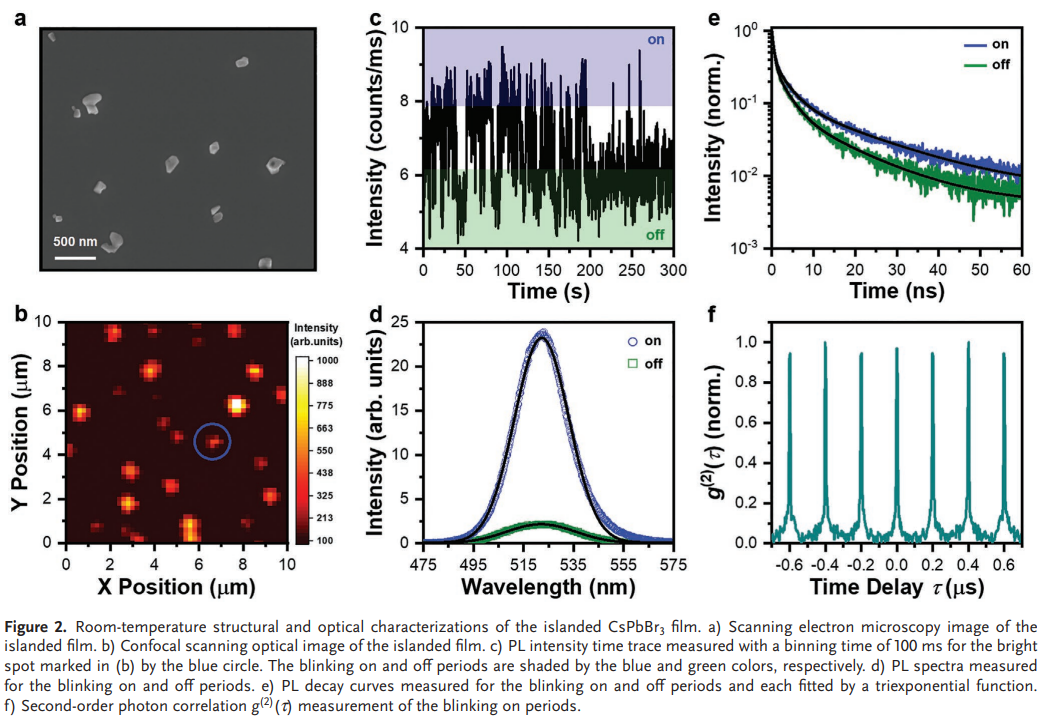

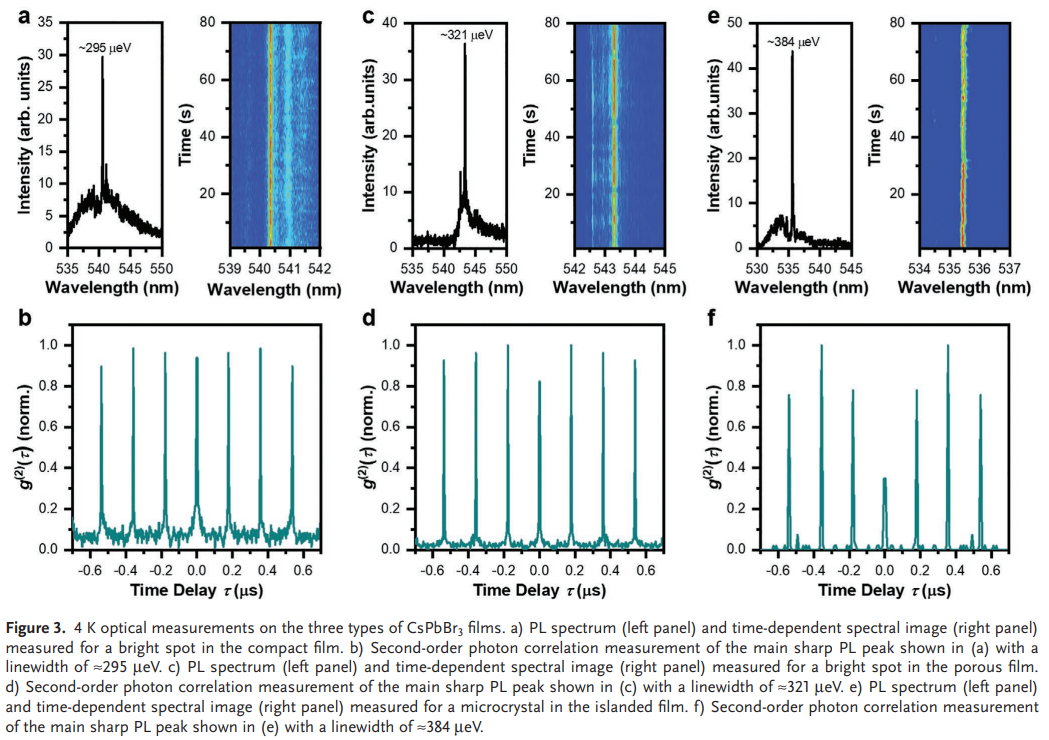

全無鈣鈦礦最近引起了很多研究的關(guān)注，因為它們有可能解決有機無機鈣鈦礦目前面臨的不穩(wěn)定性問題。同時，固體薄膜中的鈣鈦礦表現(xiàn)為微米級形貌 ，其功能不可避免地受到各種納米級實體的內(nèi)部或外部存在的影響。鑒于此，2021年10月23日南京大學(xué)王曉勇&于濤團隊及其合作團隊美國阿肯色大學(xué)Min Xiao團隊于AM刊發(fā)全無機CsPbBr3微晶鈣鈦礦薄膜中普遍存在的局部單光子發(fā)射器的研究成果。這里用不同密度的單晶CsPbBr3微晶制造全無機固體薄膜，表明在 4 K 處可以普遍觀察到非常尖銳的光致發(fā)光峰，線寬窄至數(shù)百 μeV。這種光致發(fā)光峰的單光子發(fā)射性質(zhì)得到證實，其強度在 ≈30 K 以上完全淬滅，表明其可能起源于單個微晶的低勢能區(qū)域。在鈣鈦礦中發(fā)現(xiàn)這種具有豐富結(jié)構(gòu)性能關(guān)系的新型發(fā)光物種，必將對相關(guān)光電器件和量子光源的發(fā)展產(chǎn)生重大影響。
