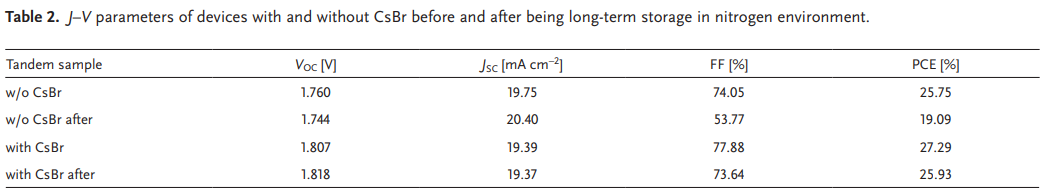

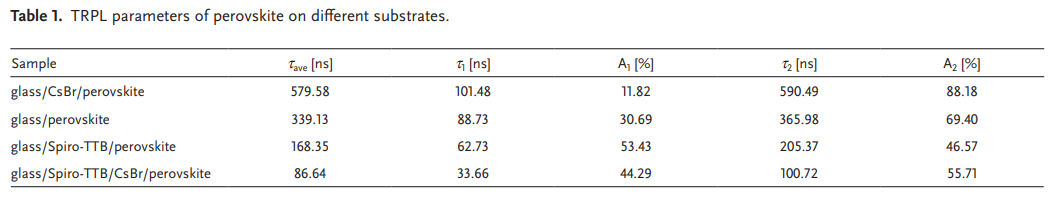

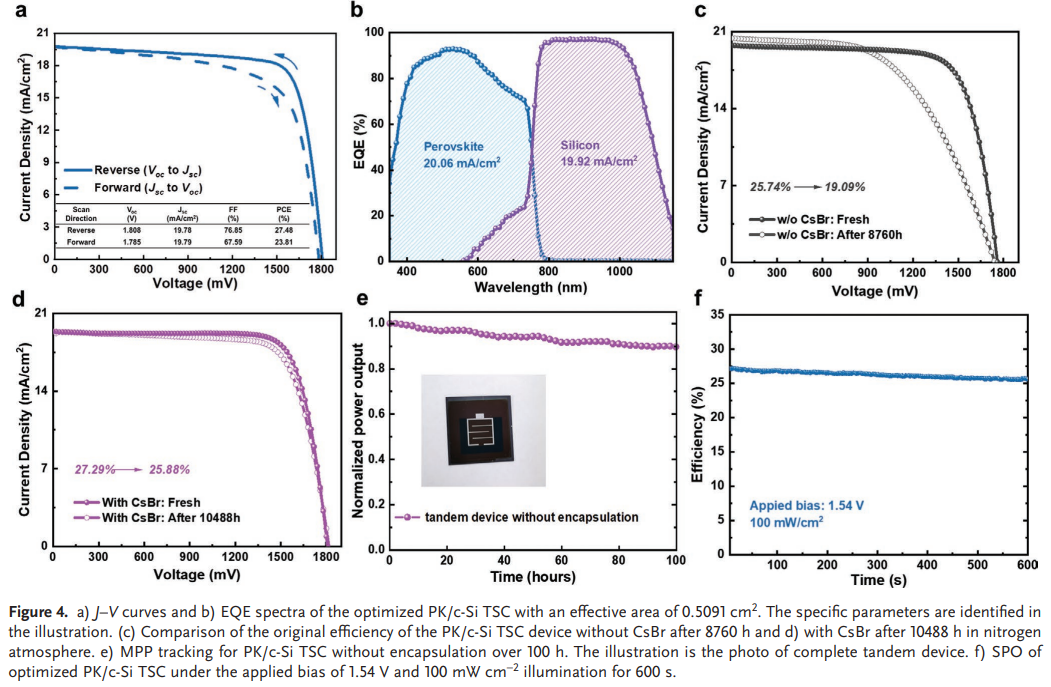

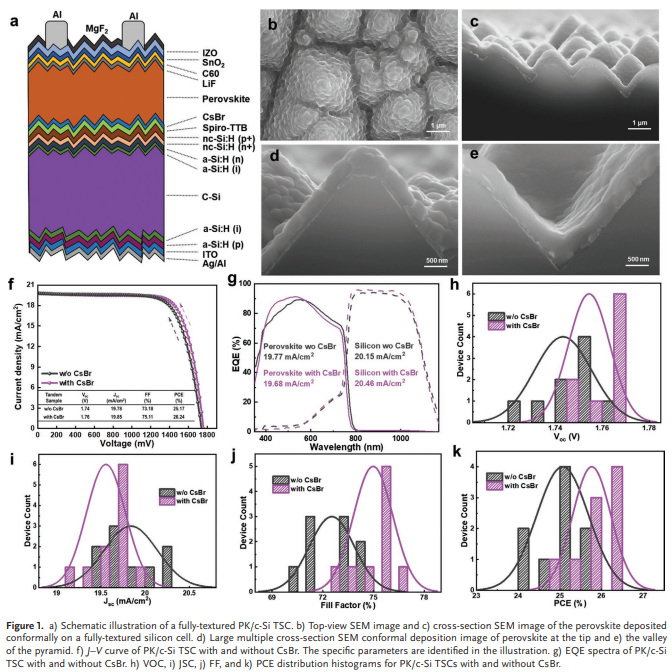

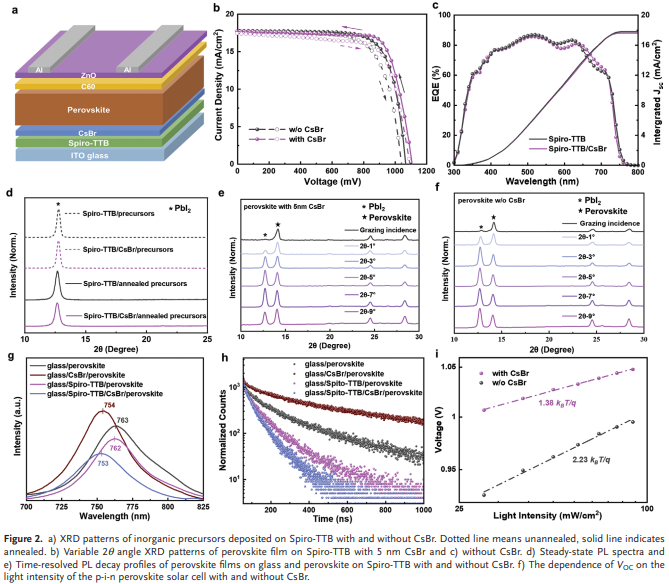

鈣鈦礦/硅疊層太陽能電池是突破硅電池效率極限的合理選擇。 鑒于此，2021年11月6日南開大學張曉丹團隊于AEM刊發(fā)寬帶隙界面層誘導穩(wěn)定鈣鈦礦/硅疊層太陽能電池，穩(wěn)定性超過一萬小時的研究成果。在這里，正式鈣鈦礦太陽能電池通過蒸發(fā)-溶液組合技術在絨面硅異質結電池上共形生長，以實現(xiàn)兩端鈣鈦礦/硅疊層太陽能電池。由于鈣鈦礦體底部殘留的PbI2對器件性能的不利影響，在鈣鈦礦層和空穴傳輸層之間引入了熱蒸發(fā)的CsBr薄層，以構建梯度鈣鈦礦吸收體，以優(yōu)化能級對齊， 從而提高器件的開路電壓和填充因子。最后，鈣鈦礦/硅疊層太陽能電池實現(xiàn)了 27.48%的效率，并且在氮氣中穩(wěn)定超過10000小時。
