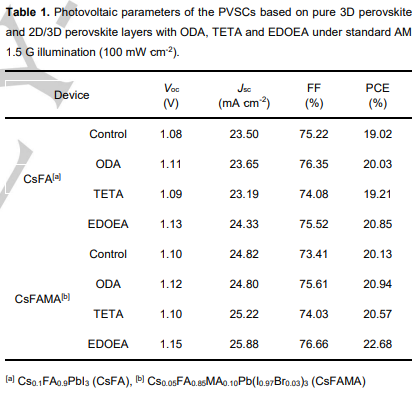

二維/三維（2D/3D）混合鈣鈦礦通過引入有機(jī)間隔陽離子結(jié)合了2D鈣鈦礦的優(yōu)越穩(wěn)定性和3D鈣鈦礦的優(yōu)異效率的優(yōu)點(diǎn)。然而，二銨間隔陽離子的分子構(gòu)型對2D/3D鈣鈦礦性質(zhì)的影響仍不清楚。鑒于此，2021年11月23日南昌大學(xué)談利承&陳義旺團(tuán)隊(duì)于Angew刊發(fā)二銨分子構(gòu)型誘導(dǎo)的晶體取向和載流子動(dòng)力學(xué)調(diào)控制備高效穩(wěn)定的2D/3D鈣鈦礦太陽能電池的研究成果。首先通過使用各種二銨分子來構(gòu)建 Dion-Jacobson (DJ) 型2D/3D鈣鈦礦以進(jìn)一步促進(jìn)光伏性能，系統(tǒng)地研究了分子構(gòu)型誘導(dǎo)結(jié)晶動(dòng)力學(xué)和載流子動(dòng)力學(xué)調(diào)節(jié)的機(jī)制。最小平均Pb-I-Pb角導(dǎo)致[PbX₆]^4-晶格的最小八面體傾斜，在最佳摻入二銨分子的DJ型2D/3D鈣鈦礦中，這使得間隔陽離子和無機(jī)物之間具有合適的結(jié)合能和氫鍵[PbX₆]^4-籠，從而有助于形成具有垂直晶體取向、減輕晶格畸變和有效載流子傳輸?shù)母哔|(zhì)量鈣鈦礦薄膜。因此，器件效率顯著提高至22.68%，并具有出色的濕穩(wěn)定性。
