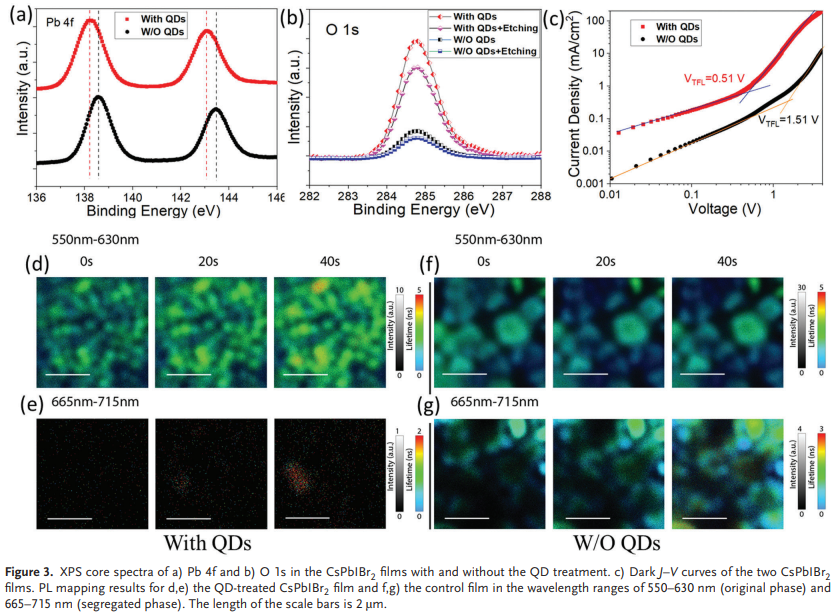

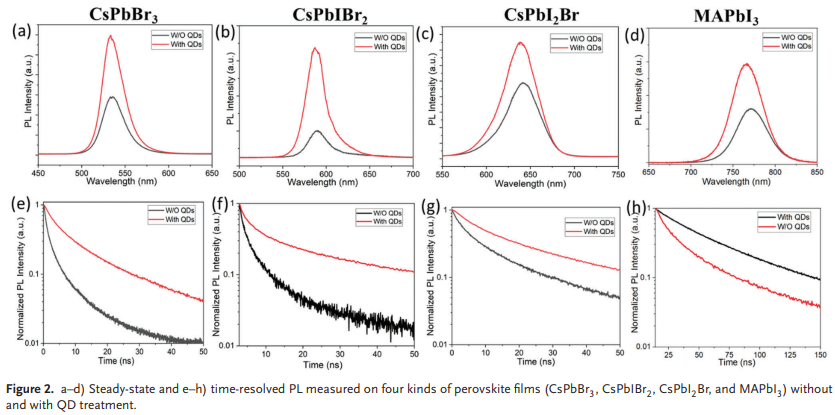

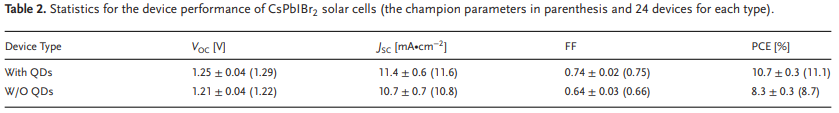

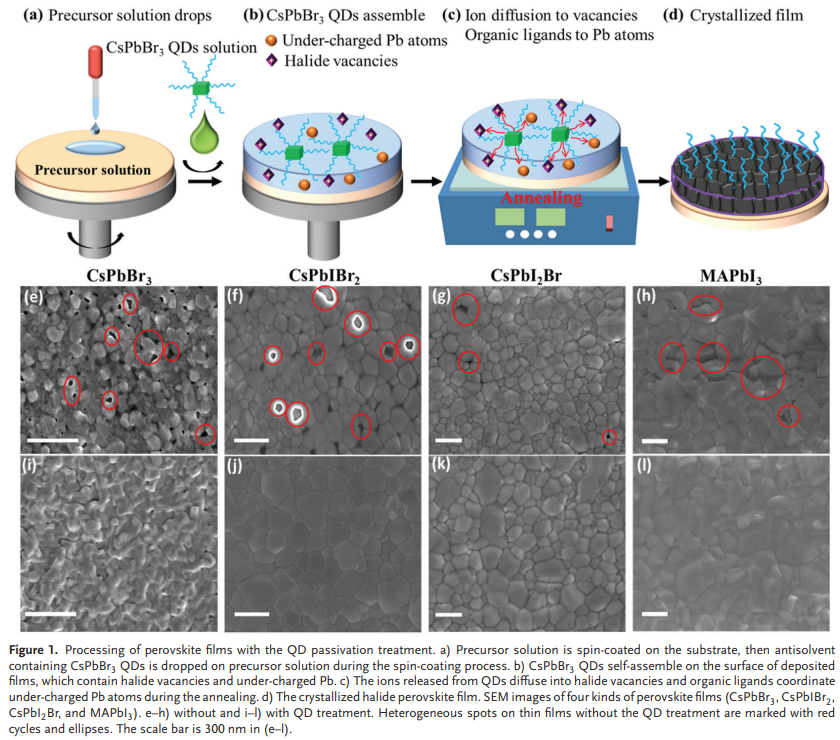

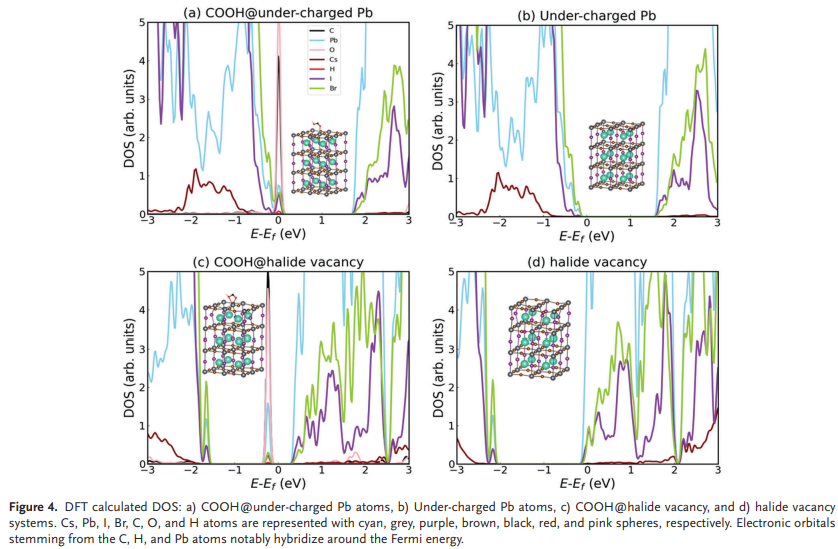

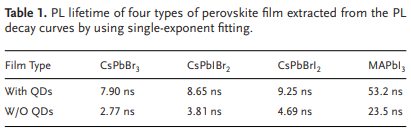

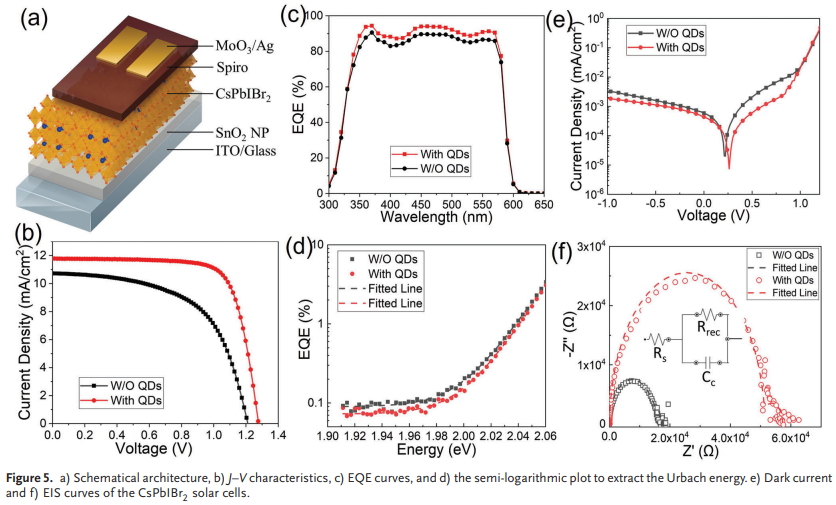

多晶鈣鈦礦薄膜普遍存在結(jié)構(gòu)缺陷，這會(huì)影響器件的性能和穩(wěn)定性。鑒于此，2021年11月29日澳大利亞麥考瑞大學(xué)Shujuan Huang團(tuán)隊(duì)及其合作團(tuán)隊(duì)于Advanced Science刊發(fā)量子點(diǎn)鈍化鈣鈦礦薄膜減少缺陷、抑制相分離和增強(qiáng)穩(wěn)定性的研究成果。開發(fā)了一種通用方法，通過(guò)將鈣鈦礦量子點(diǎn) (QD) 結(jié)合到鈣鈦礦多晶薄膜中來(lái)克服這個(gè)問(wèn)題。CsPbBr3量子點(diǎn)沉積在四種類型的鈣鈦礦薄膜（CsPbBr3、CsPbIBr2、CsPbBrI2 和 MAPbI3）上，退火觸發(fā)相互作用。CsPbBr3量子點(diǎn)中的離子被釋放到薄膜中鈍化缺陷，同時(shí)量子點(diǎn)的疏水配體在薄膜表面和晶界上自組裝以降低缺陷密度并提高薄膜穩(wěn)定性。對(duì)于所有經(jīng)量子點(diǎn)處理的薄膜，PL 發(fā)射強(qiáng)度和載流子壽命都顯著提高，并且表面形貌和成分均勻性也得到了優(yōu)化。此外，量子點(diǎn)處理后，混合鹵素鈣鈦礦薄膜的光致相分離和降解得到抑制，混合鹵素CsPbIBr2太陽(yáng)能電池的效率從8.7%顯著提高到11%以上?？傮w而言，這項(xiàng)工作提供了一種獲得高質(zhì)量鹵化物鈣鈦礦薄膜的通用方法，該薄膜具有抑制相分離、減少缺陷和增強(qiáng)器件穩(wěn)定性。
