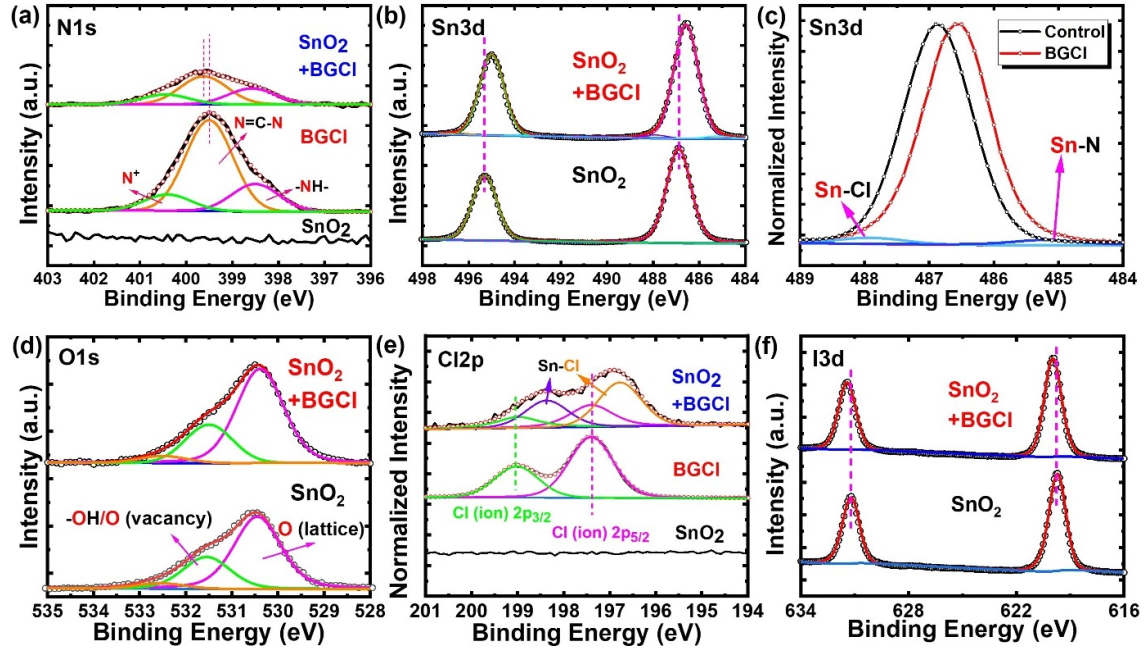

重慶大學孫寬等報道一種多功能的界面材料，鹽酸雙胍BGCl（biguanide hydrochloride），在SnO₂和鈣鈦礦層之間引入BGCI能夠改善電荷抽取，改善鈣鈦礦晶體的生長。BGCI通過Lewis配位/靜電耦合作用與SnO₂建立化學連接，同時促進與PbI₂結(jié)合。

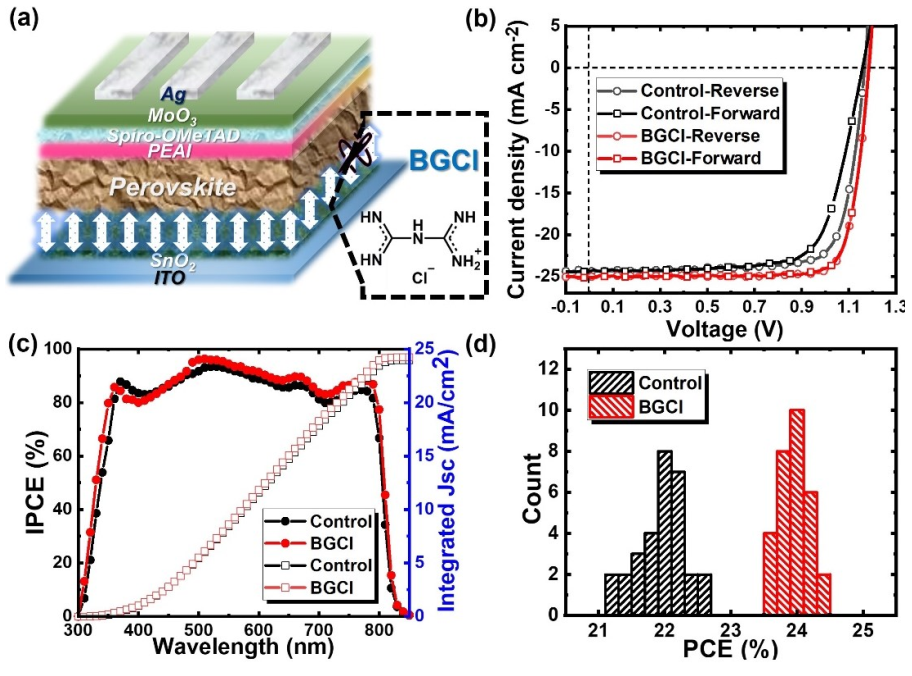

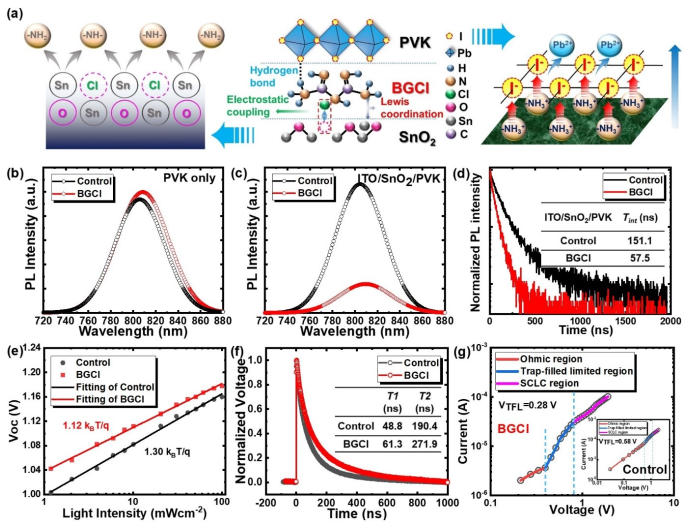

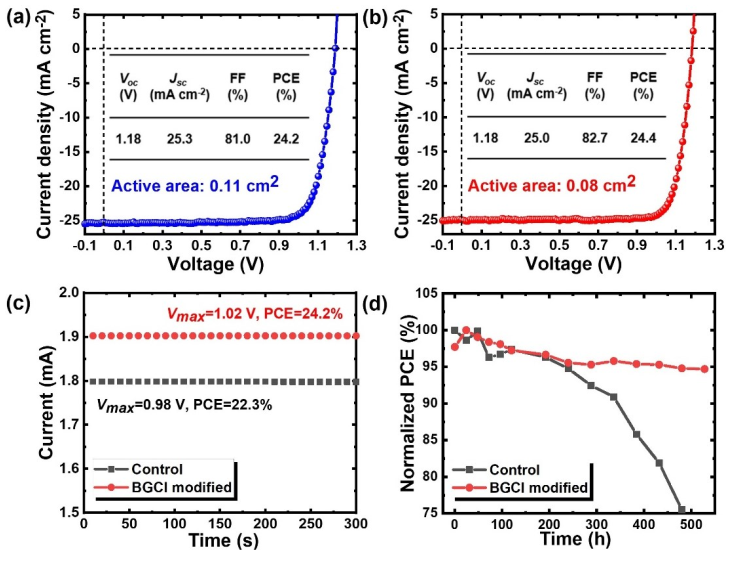

通過BGCI實現(xiàn)了更好的能量對齊排列，降低界面缺陷位點濃度，促進鈣鈦礦的均相結(jié)晶，實現(xiàn)了24.4 %的記錄電池效率，1.19 V開路電壓，填充因子達到82.4 %。

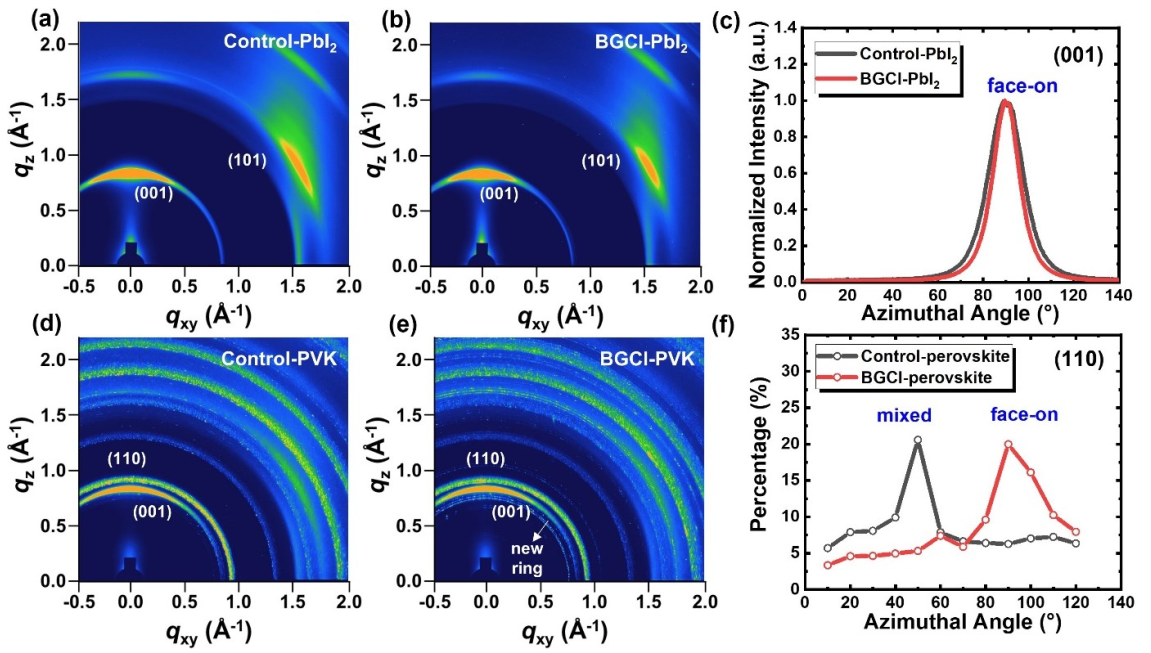

以上結(jié)果展示BGCI修飾能夠非常有效的促進界面結(jié)構(gòu)，控制鈣鈦礦晶體的結(jié)晶過程，從而實現(xiàn)高效率和高穩(wěn)定性的鈣鈦礦太陽能電池以及其他基于鈣鈦礦的電子學器件。
