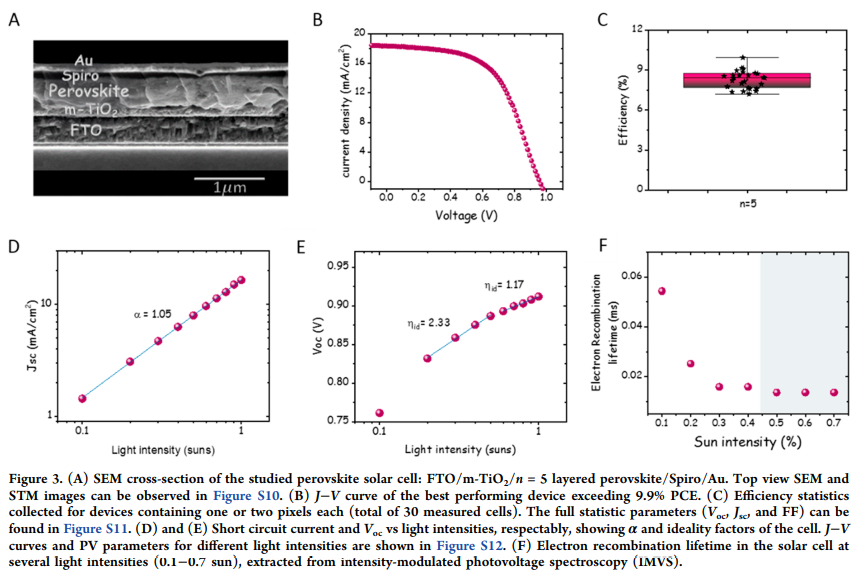

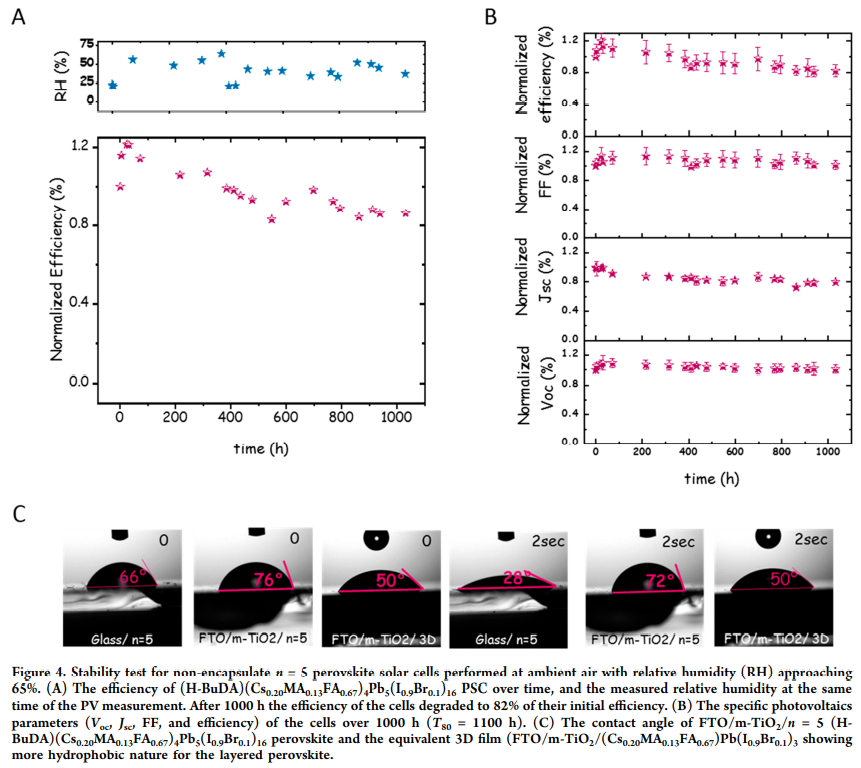

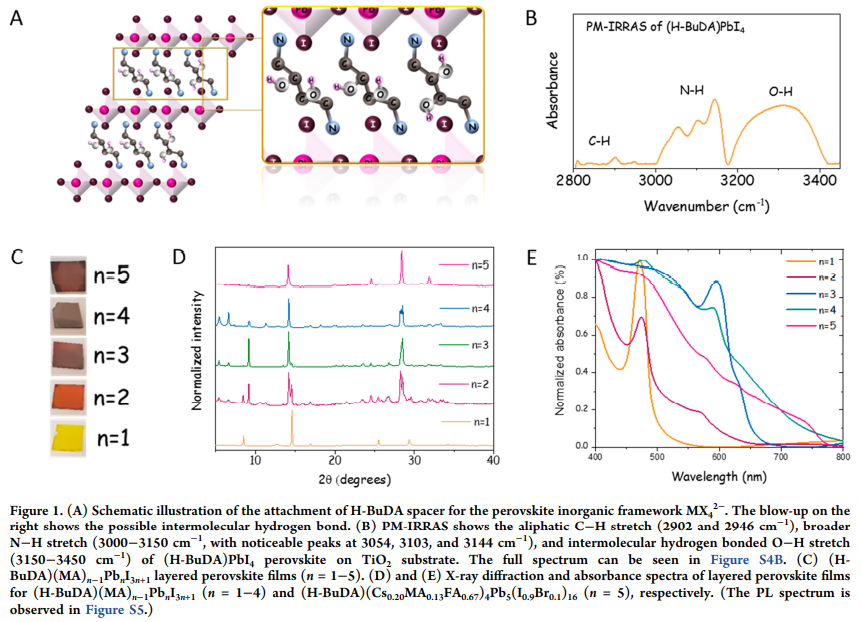

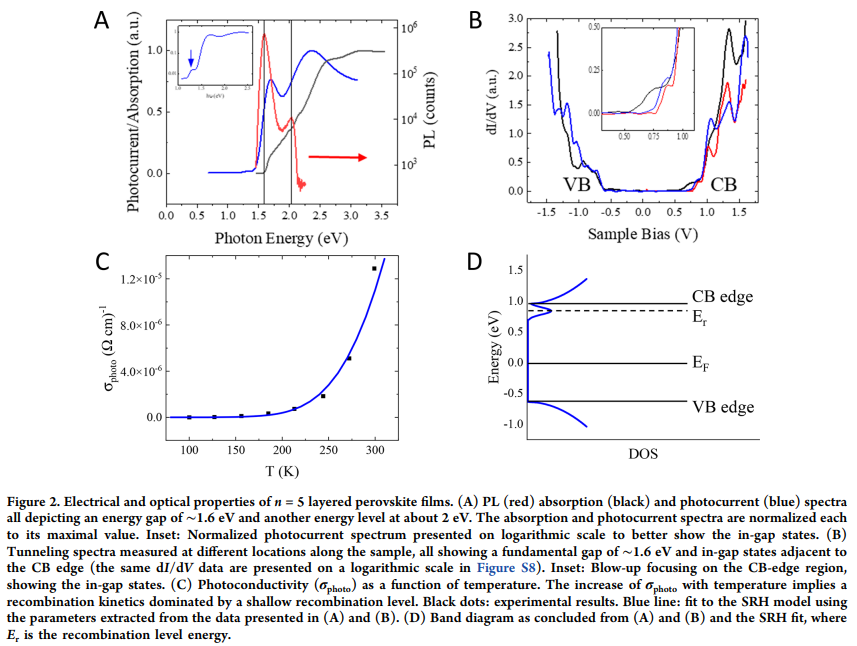

2021年12月14日以色列耶路撒冷希伯來大學(xué)Lioz Etgar團隊于ACS Energy Letters刊發(fā)具有羥基官能團的新型二維Dion–Jacobson鈣鈦礦太陽能電池的研究成果。展示了一種具有羥基官能團的新型二銨間隔分子形成的Dion-Jacobson鈣鈦礦。偏振調(diào)制紅外反射吸收光譜揭示了碘化物與間隔分子之間以及OH基團之間的氫鍵。結(jié)果n = 5低維鈣鈦礦太陽能電池 (LDPSC) 獲得10%的效率。光電導(dǎo)率測量和掃描隧道光譜繪制了這種低維鈣鈦礦(LDP)的能帶結(jié)構(gòu)，揭示了與導(dǎo)帶邊緣相鄰的帶隙狀態(tài)，這與溫度相關(guān)光電導(dǎo)率的肖克利-里德-霍爾模型一致。基于二銨間隔物H3N–C4H6(OH)2–NH3的低維鈣鈦礦太陽能電池在50%以上的相對濕度下1030小時內(nèi)表現(xiàn)出增強的穩(wěn)定性。研究電池機制表明空穴選擇性接觸與低維鈣鈦礦未對準(zhǔn)。改善這種界面可以進一步提高光伏性能，證明了這種新型二銨間隔物在低維鈣鈦礦中的潛力。
