探索無鉛候選物并提高效率和穩(wěn)定性仍然是基于混合有機(jī)-無機(jī)鈣鈦礦的器件商業(yè)化的障礙。傳統(tǒng)的試錯(cuò)方法嚴(yán)重限制了發(fā)現(xiàn)，特別是對于大搜索空間、復(fù)雜晶體結(jié)構(gòu)和多目標(biāo)特性。

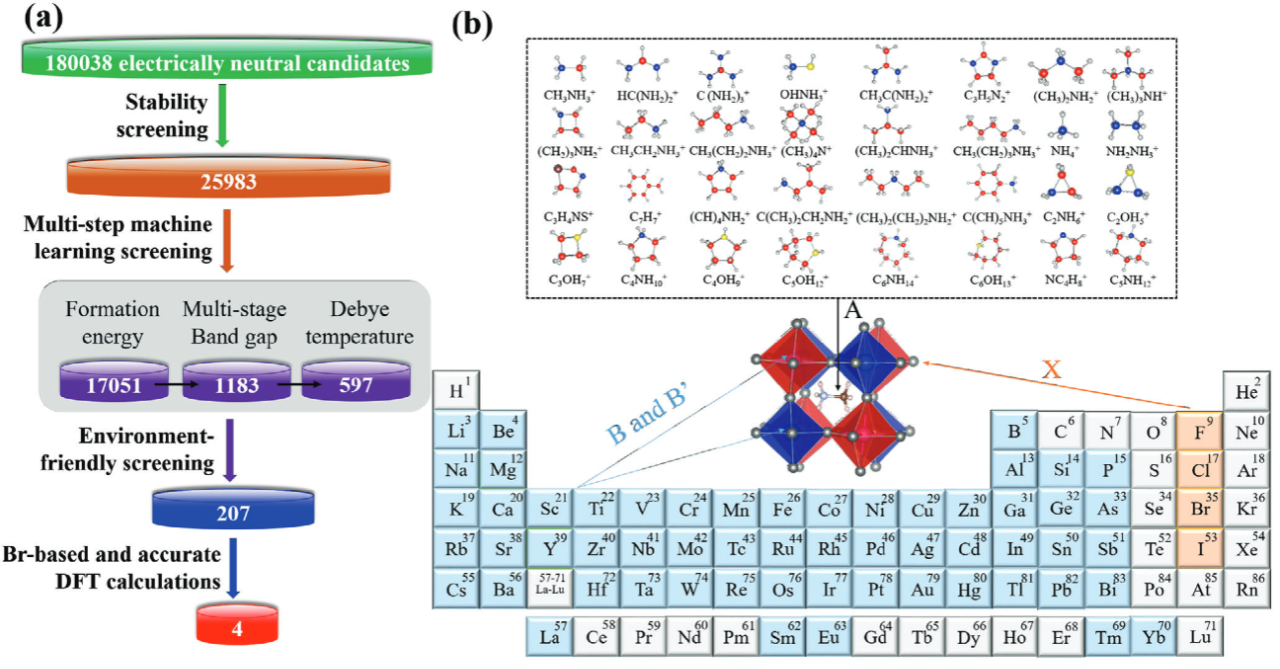

復(fù)旦大學(xué)Yiqiang Zhan和Hao Zhang等人提出了一種多步多階段篩選方案，通過將機(jī)器學(xué)習(xí)與高通量計(jì)算相結(jié)合，以追求卓越的效率和熱穩(wěn)定性，以加速從大量候選者中發(fā)現(xiàn)雜化有機(jī)-無機(jī)鈣鈦礦 A₂BB'X₆在太陽能電池中。

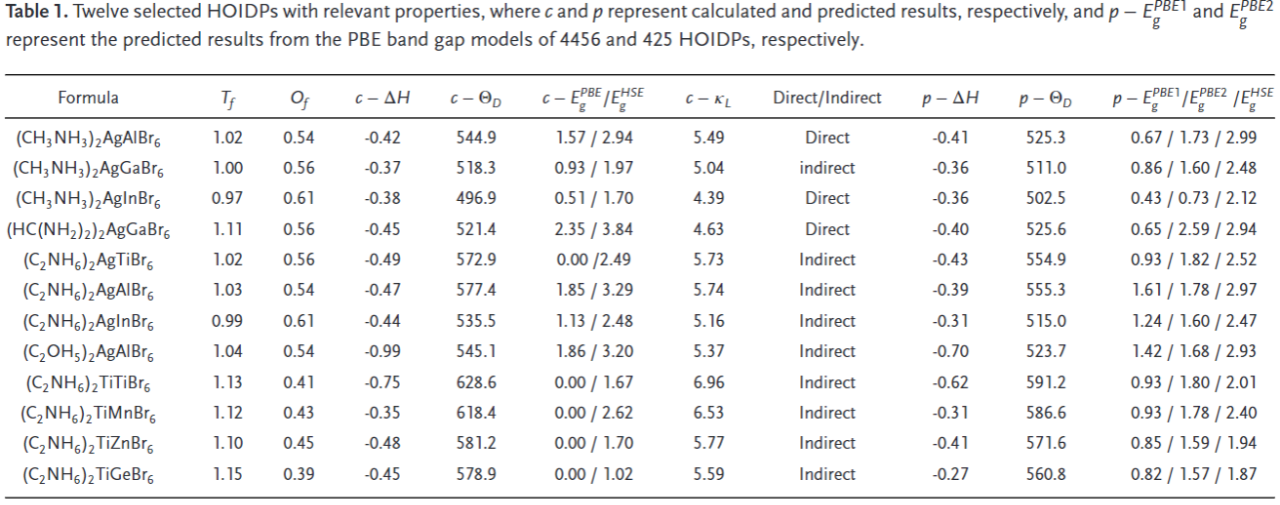

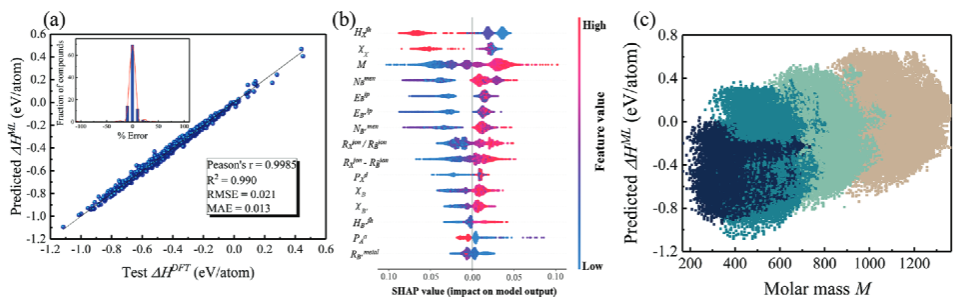

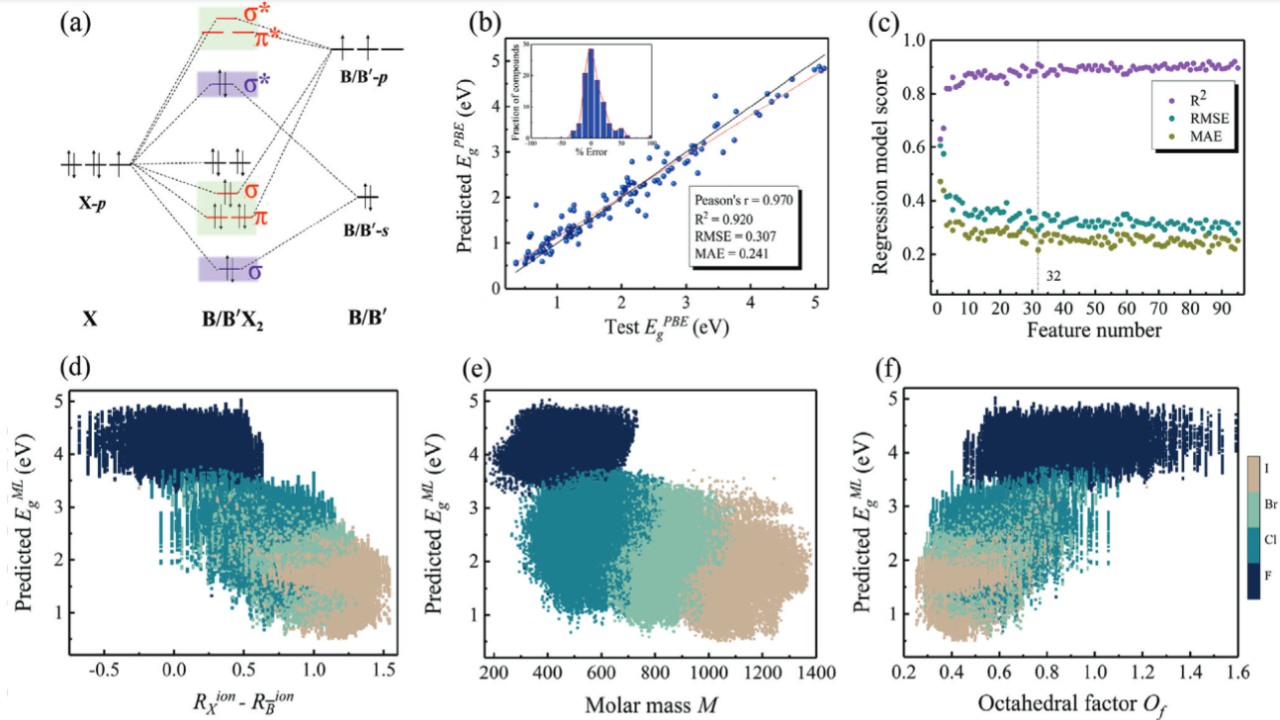

經(jīng)過一系列篩選，建立了映射A₂BB'X₆性質(zhì)的結(jié)構(gòu)-性質(zhì)關(guān)系，預(yù)測結(jié)果與報(bào)道的實(shí)驗(yàn)結(jié)果接近。成功地篩選出四種具有良好穩(wěn)定性、高德拜溫度和合適帶隙的實(shí)驗(yàn)可行候選物。

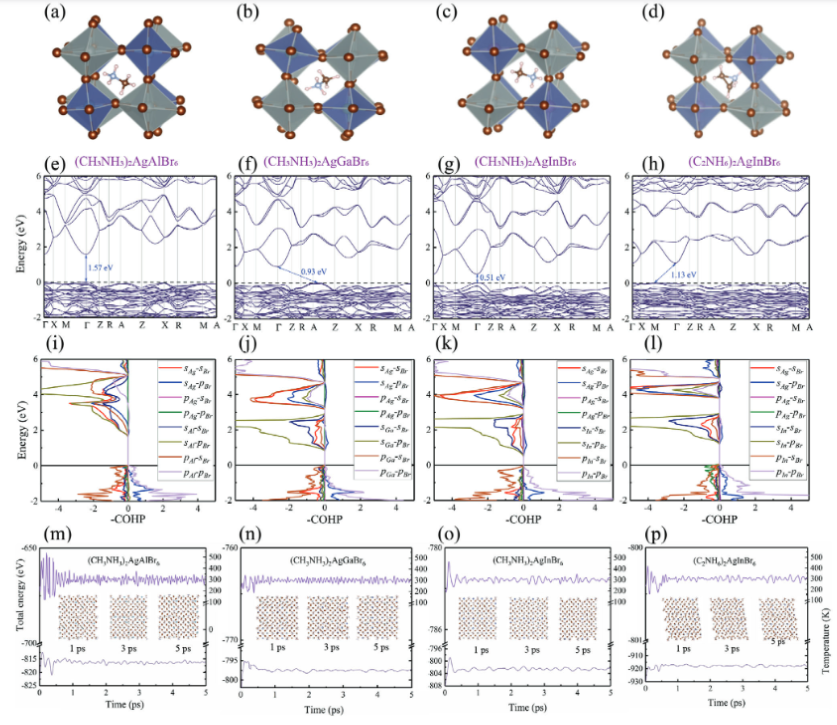

并通過密度泛函理論計(jì)算進(jìn)一步驗(yàn)證，其中三種無鉛候選物 (CH₃NH₃)₂AgGaBr₆、(CH₃NH₃)₂AgInBr₆以及（C₂NH₆)₂AgInBr₆)的預(yù)測效率分別達(dá)到20.6%、19.9%和27.6%。

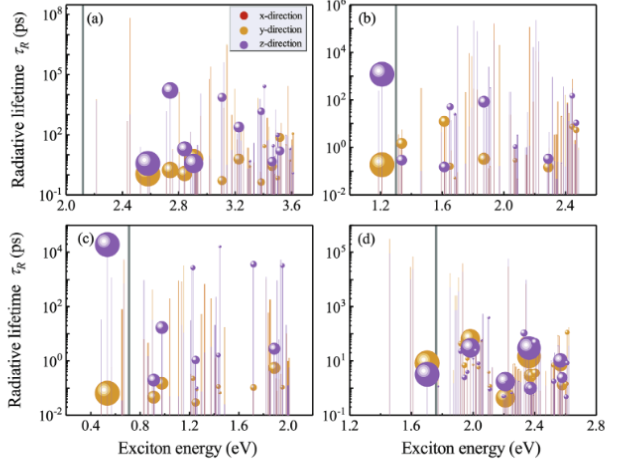

原因?yàn)閺腢VC到IRC的超寬帶吸收區(qū)域，激子輻射組合率低至10 ps。三種無鉛候選物的計(jì)算的熱導(dǎo)率分別為5.04、4.39和5.16 Wm^-1K^-1，德拜溫度大于500 K，有利于抑制非輻射組合和熱誘導(dǎo)降解。
