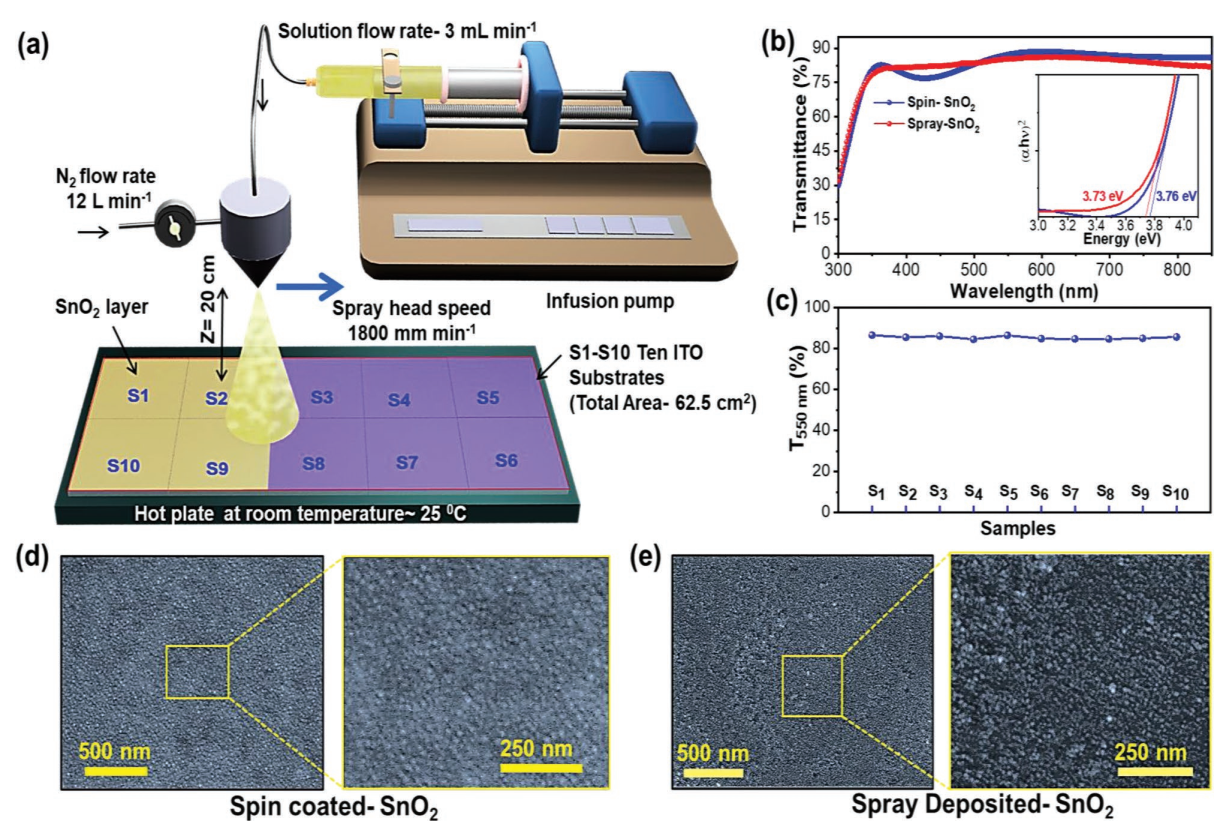

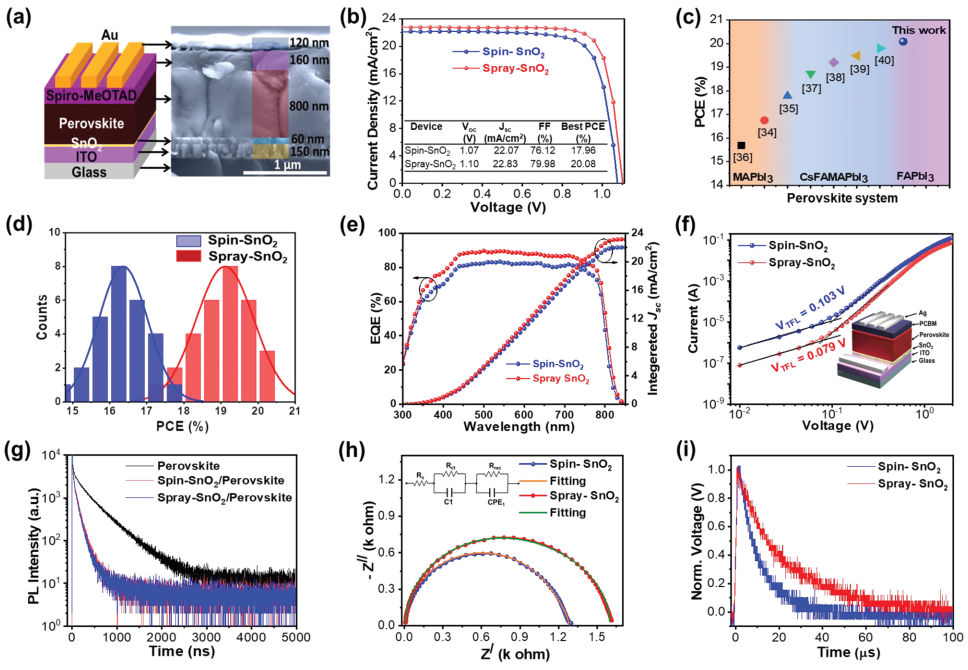

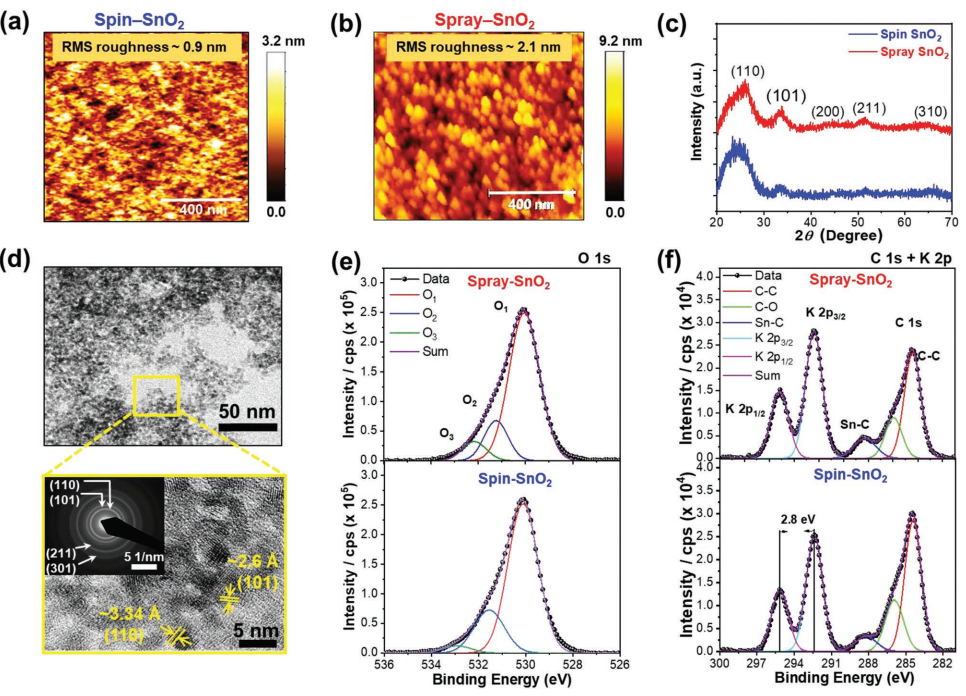

噴涂沉積的SnO₂ (spray-SnO₂) 薄膜具有可控的厚度、獨(dú)特的顆粒形態(tài)和高透光率（在 550 nm 下約為 85%）。2）基于噴霧SnO₂ ETL和甲脒碘化鉛 (FAPbI₃) 鈣鈦礦的PSC的性能高度一致且可重復(fù)，在0.096 cm²的活性面積 下實(shí)現(xiàn)了20.1%的最高效率。

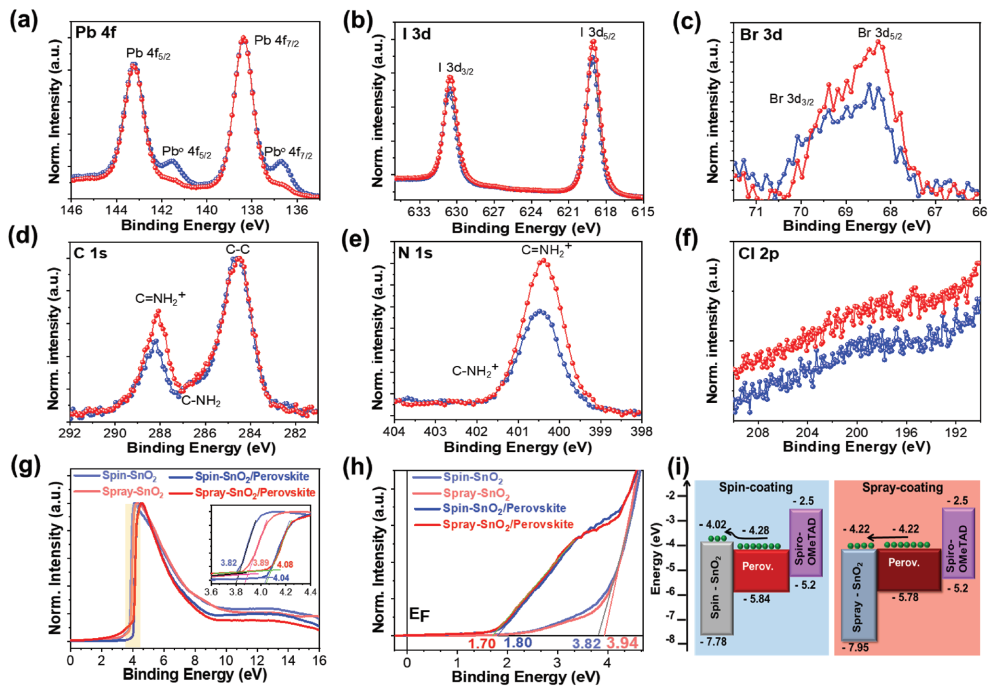

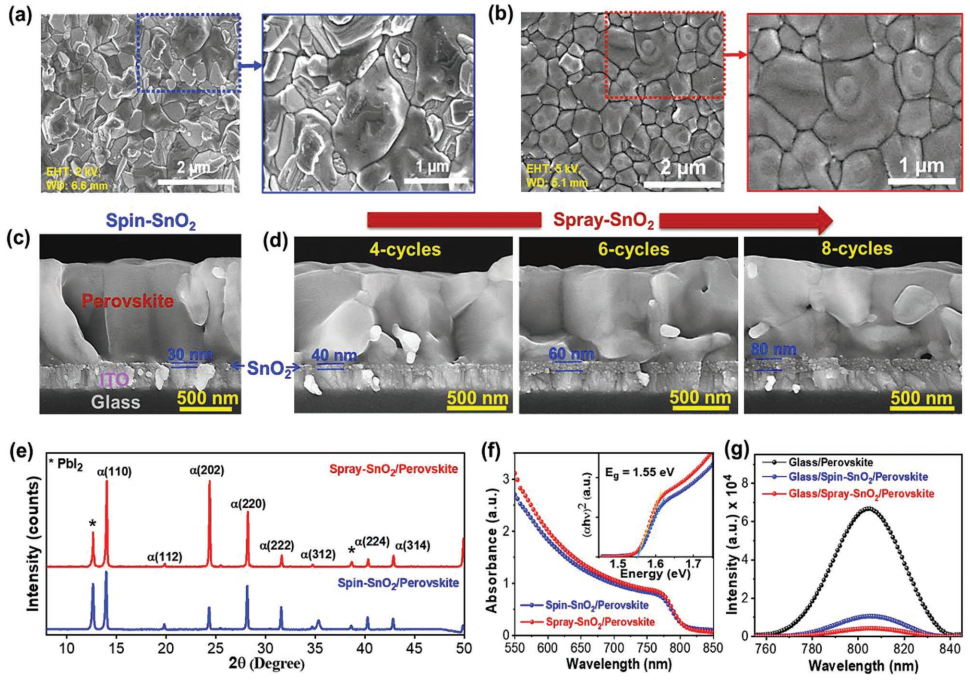

進(jìn)一步表征結(jié)果表明，效率的提高源于噴霧 SnO₂的顆粒形態(tài)和鈣鈦礦中PbI₂的高轉(zhuǎn)化率。更重要的是，噴涂 SnO₂薄膜具有高度的可擴(kuò)展性，并且能夠減少隨著 SnO₂和鈣鈦礦薄膜之間接觸面積增加而帶來(lái)的效率滾降。

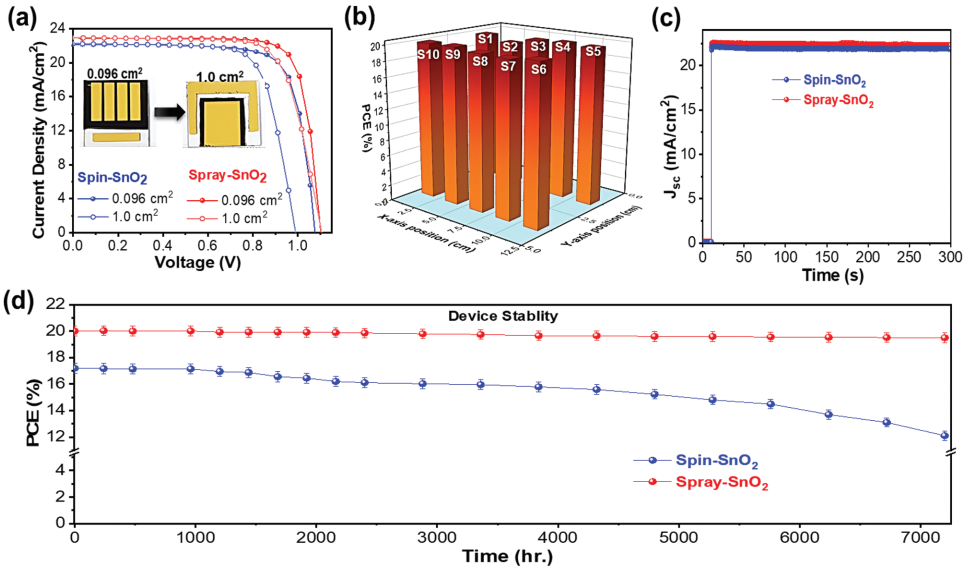

基于噴霧SnO₂ ETL，大面積PSC (1.0 cm²) 的效率約為18.9%。此外，與基于自旋SnO₂的PSC相比，基于噴涂 SnO₂ ETL的PSC還表現(xiàn)出更高的儲(chǔ)存穩(wěn)定性。
