[引言]

鈣鈦礦量子點因其在發光二極管 (LED) 和照明領域的廣闊應用前景而備受關注。小面積旋涂制備的紅光、綠光鈣鈦礦量子點LED的外部量子轉換效率(EQE)已經超過20%。當前，藍光效率提升、電致發光器件穩定性問題、像素圖案制備技術等是制約這一新興發光技術邁向產業化應用的最大障礙。噴墨打印技術被認為是下一代電致發光量子點 (QD) 顯示技術最有前途的、成本低廉的和大規模制造圖案化量子點發光二極管 (QLED) 的技術。因此，開發高質量和穩定的量子點墨水是推動該技術走向?qū)嶋H應用的關鍵一步。

鹵化鉛鈣鈦礦量子點是對極性溶劑高度敏感的離子型材料，因?yàn)殁}鈦礦納米晶體的晶格畸變和相變等可由極性分子通過范德華力引發材料團聚、降低發光效率。例如，噴墨打印的硒化鎘QLED 和有機OLED中常用的溶劑，例如醚、酮、和鹵代烷等，不適用于分散鈣鈦礦量子點，這會引起團聚和沉降行為。低沸點的溶劑極易導致卡夾堵塞，同時在印制薄膜中極易出現嚴重咖啡環現象。因此，如何調配出適用于鈣鈦礦量子點體系高質量和穩定的墨水配方，并且制備高效的印刷器件就顯得至關重要，同時也是噴墨打印鈣鈦礦QLED領域亟待解決的關鍵難題。

[成果簡介]

近日，南京理工大學新型顯示材料與器件工業和信息化部重點實驗室曾海波團隊、徐勃團隊在《Advanced Materials》上發表題為《A Universal Ternary-solvent-ink Strategy Towards Efficient Inkjet-printed Perovskite Quantum Dot Light-emitting Diodes》的研究論文。論文第一作者為博士生魏昌庭，通訊作者為徐勃教授、曾海波教授。論文第一單位為南京理工大學，合作單位分別為中科院蘇州納米所、瑞典皇家理工學院（KTH）。

該文章基于噴墨打印技術，詳細研究了三元溶劑配方（萘烷、正十三烷和正壬烷）對鈣鈦礦量子點分散性、可印刷性與溶劑揮干、印刷膜層質量的影響。以墨水印刷流變學系統為基礎，結合蒙特卡羅模擬（Monte Carlo simulations）詳細論證了如何開發出高質量和穩定量子點墨水。通過這種量身定制的三元無鹵溶劑配方，獲得了高分散性和穩定性的CsPbBr₃量子點墨水，其印刷適性和成膜能力遠優于二元溶劑（萘烷和正十三烷）體系，從而產生質量更好、表面缺陷更少的鈣鈦礦量子點薄膜。經過多角度實驗研究，相關機制表明，與對照二元相比，將低沸點溶劑（正壬烷）添加到鈣鈦礦量子點油墨中可以大大抑制量子點聚集并加速溶劑蒸發以及抑制咖啡環效應。因此，基于該三元溶劑墨水在噴墨打印的綠光鈣鈦礦QLED中實現了創紀錄的8.54%的最大外量子效率 (EQE) 和 43883.39 cd/m²的最大亮度，遠高于基于二元溶劑的器件 (EQE～2.26%）。此外，三元溶劑系統在噴墨打印的紅光和藍光鈣鈦礦QLED及鎘基 QLED 中表現出普遍適用性。這項工作展示了一種為高效噴墨打印QLED以及未來其他溶液加工電子器件量身定制通用三元溶劑量子點墨水系統的新策略。

[圖文簡介]

圖1 鈣鈦礦量子點的溶劑工程

在噴墨印刷QLED中，具有良好器件可靠性的高質量量子點薄膜高度依賴于油墨溶劑。因此，為鈣鈦礦量子點尋找合適的溶劑配方是實現高效噴墨打印QLED 器件的關鍵步驟。本項工作，我們通過詳實研究墨水工程后，提出了一種三元溶劑墨水策略，其中萘烷、正十三烷和正壬烷（圖 1b）作為 CsPbX₃鈣鈦礦量子點的溶劑配方。

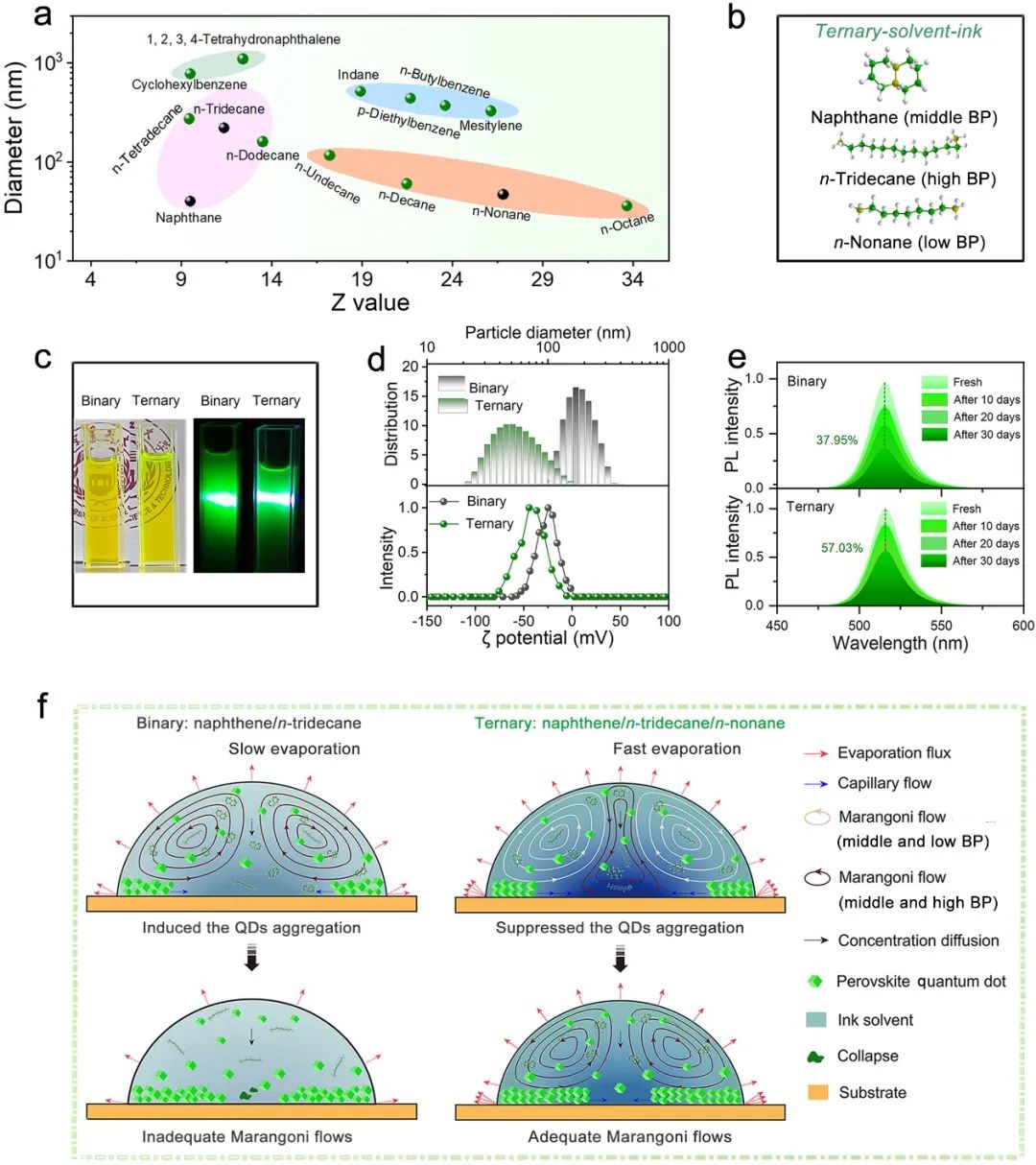

a) 各種溶劑的Z值與DLS直徑的相關性；b) 本研究中使用的三元溶劑的化學結構；c) 基于二元、三元溶劑CsPbBr₃ 量子點墨水的照片和相應的丁達爾效應；d) 測量的二元和三元鈣鈦礦量子點墨水的DLS粒徑和zeta 電位；e) 存放老化后二元和三元鈣鈦礦量子點墨水的PL光譜。f) 使用二元和三元鈣鈦礦量子點墨水體系中的溶劑流動、溶劑蒸發過程和量子點組裝薄膜形成的示意圖。這里，在所有圖中BP指的是的沸點。

圖2 印刷鈣鈦礦量子點薄膜的質量和形貌研究

通過共聚焦顯微鏡、原子力顯微鏡 (AFM) 、臺階儀表征進一步研究了噴墨打印鈣鈦礦量子點薄膜的形貌， 基于三元溶劑印制樣品表現更低的表面粗糙度和更好的均勻性。綜上，基于三元溶劑，打印出多種高質量發光均勻圖案，比如雙馬、點陣、條紋陣列、標語等的高質量圖案（圖 2g）。

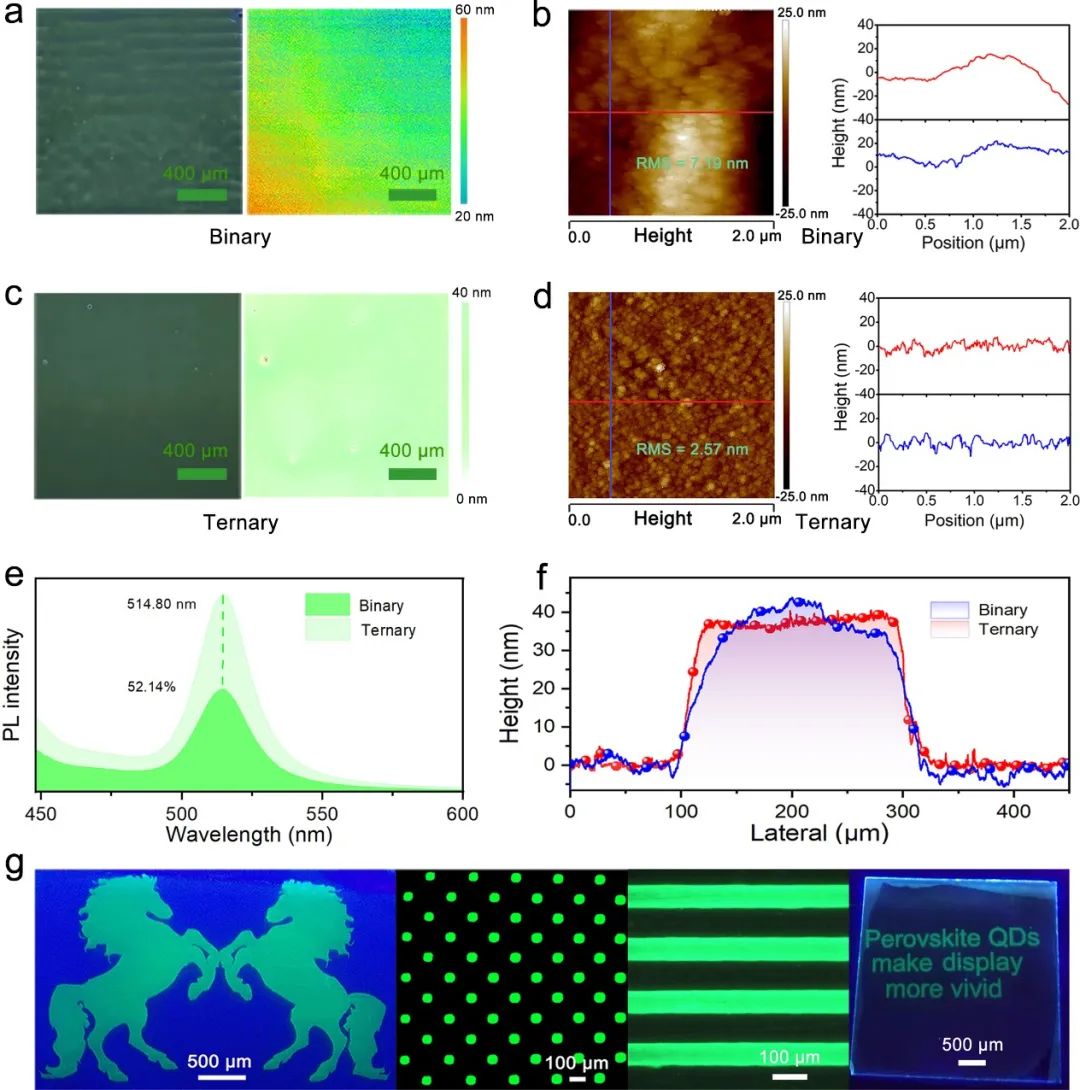

噴墨打印的量子點薄膜的光學顯微鏡和 3D 共聚焦顯微鏡的圖像，a)：二元，c)：三元。噴墨打印 QD 薄膜的 AFM 圖像和相應的線掃描，b)：二元，d)：三元。e) 噴墨打印的量子點薄膜的 PL光譜。f）噴墨打印的量子點薄膜的相應形貌輪廓。所有這些基板均采用石英/PEDOT：PSS/PTAA/QD 印刷制備。g) 雙馬的熒光光學顯微圖像、CsPbBr₃點陣（250 ppi）、量子點條紋陣列，以及“鈣鈦礦量子點讓顯示更生動”的標語。

圖3 印刷鈣鈦礦量子點薄膜的光學和電學性能

測試結果表明，基于三元墨水的印刷量子點薄膜比二元墨水系統表現出更好的光學和電學性能，這與量子點薄膜質量和形貌研究的結果非常吻合。

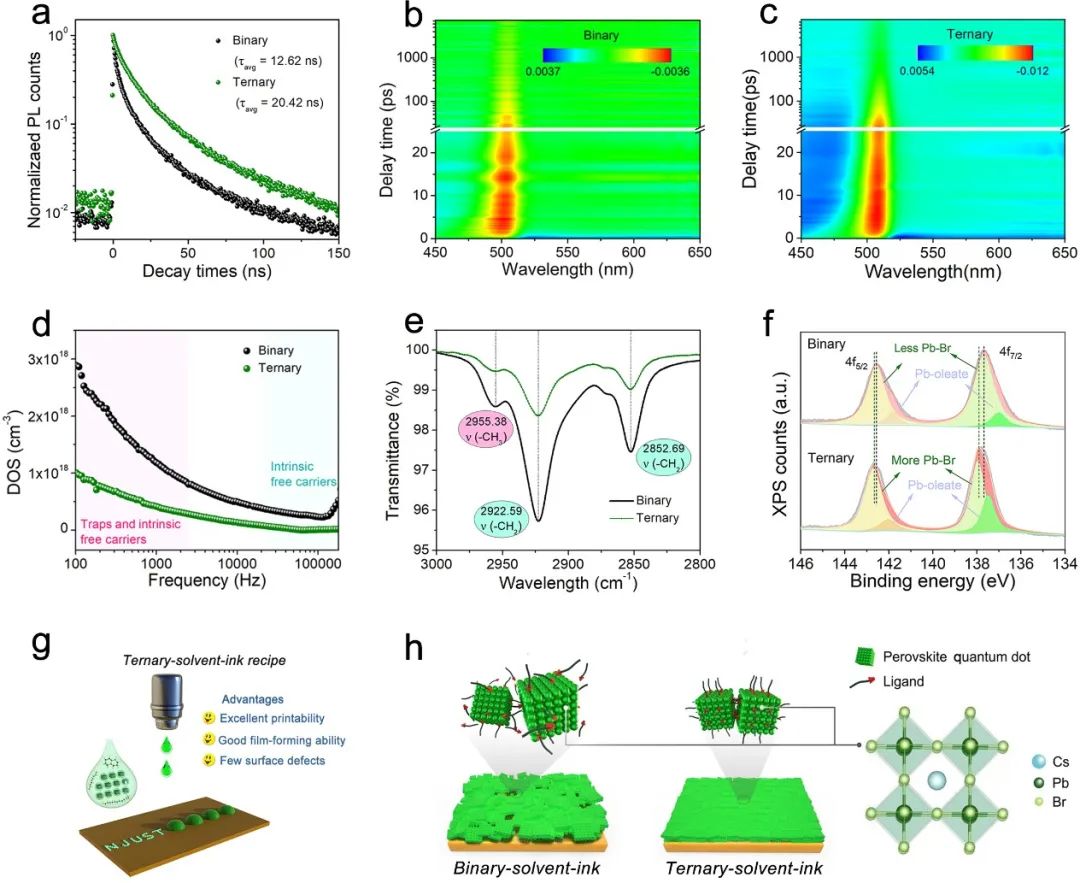

a) 印刷薄膜的 TRPL衰減曲線。b) 基于二元的印刷薄膜和 c) 基于三元的印刷薄膜的偽彩色 TA光譜。d) 整個印刷 QLED 器件的 DLCP 缺陷表征。e) 印刷薄膜的FTIR 光譜。f) 印刷薄膜的 Pb 4f XPS光譜。g) 示意圖描述了三元溶劑墨水配方的優點。h）在二元和三元鈣鈦礦量子點墨水系統中提出的自組裝量子點薄膜形成機制。

圖4 噴墨打印的綠光鈣鈦礦QLED

基于三元溶劑配方，在噴墨打印的綠色鈣鈦礦QLED中實現了創紀錄的8.54%的最大外量子效率 (EQE) 和 43883.39 cd/m²的最大亮度，遠高于基于二元溶劑體系的器件 (EQE～2.26%）。同時，作者也展示了利用已開發的三元溶劑墨水和噴墨打印技術在打印制備了大面積、剛性和柔性電致發光圖案。

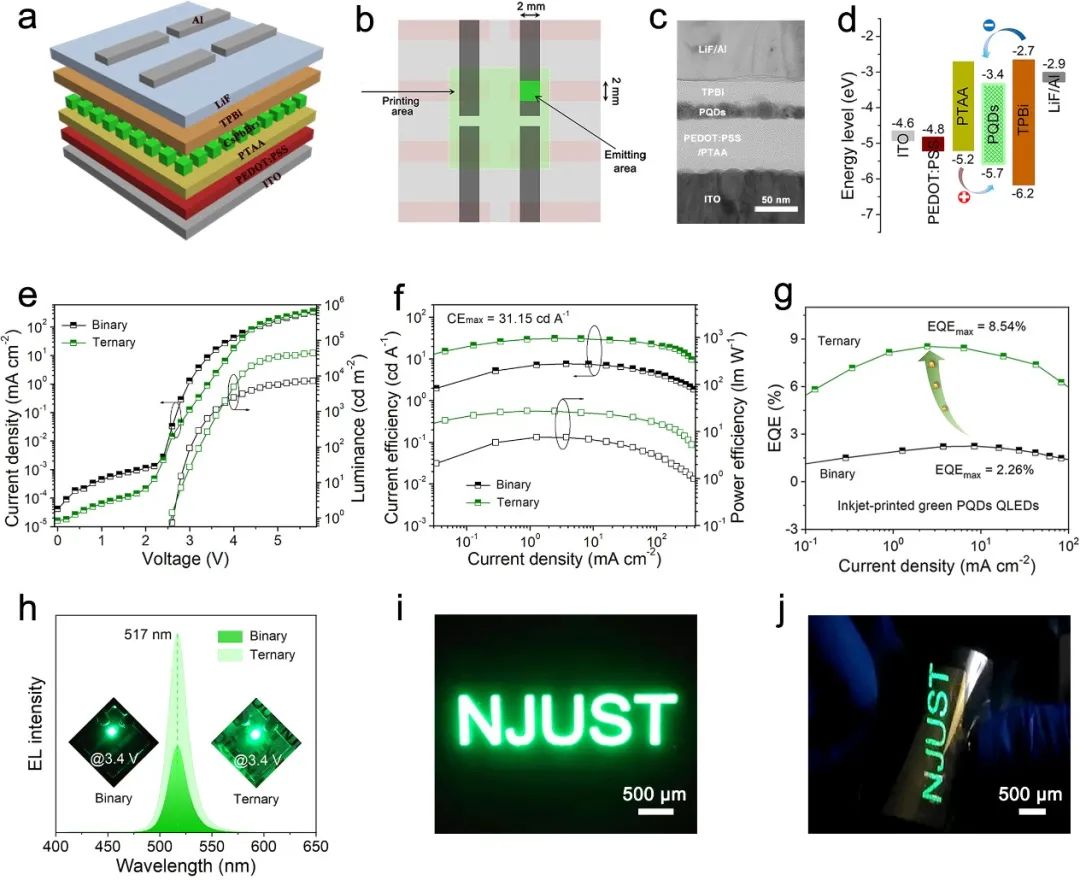

a) 鈣鈦礦QLED的器件結構。b) 噴墨打印電驅動發光點示意圖。c) 器件的截面TEM圖像。d) 器件相關的能帶圖。e) 使用二元和三元溶劑墨水的噴墨印刷QLED的電流密度-驅動電壓-亮度特性曲線，f) 電流效率-電流密度-功率效率特性曲線，g) 外量子效率-電流密度特性曲線。h）在 3.4 V 的工作電壓下的 EL光譜。插圖：相應的EL照片。i) 剛性和 j) 柔性鈣鈦礦 QLED 在驅動電壓 4 V 下的 NJUST發光照片。（所有噴墨打印的 EL 圖案都使用三元溶劑墨水）。

圖5 三元溶劑墨水在綠光、紅光和藍光噴墨打印QLED 中的普適應用

這些器件結果證實了所開發的三元溶劑墨水在噴墨打印QLED的不同量子點體系中的均可普遍應用，包括紅綠藍三款鈣鈦礦量子點、以及紅綠兩款硒化鎘量子點。

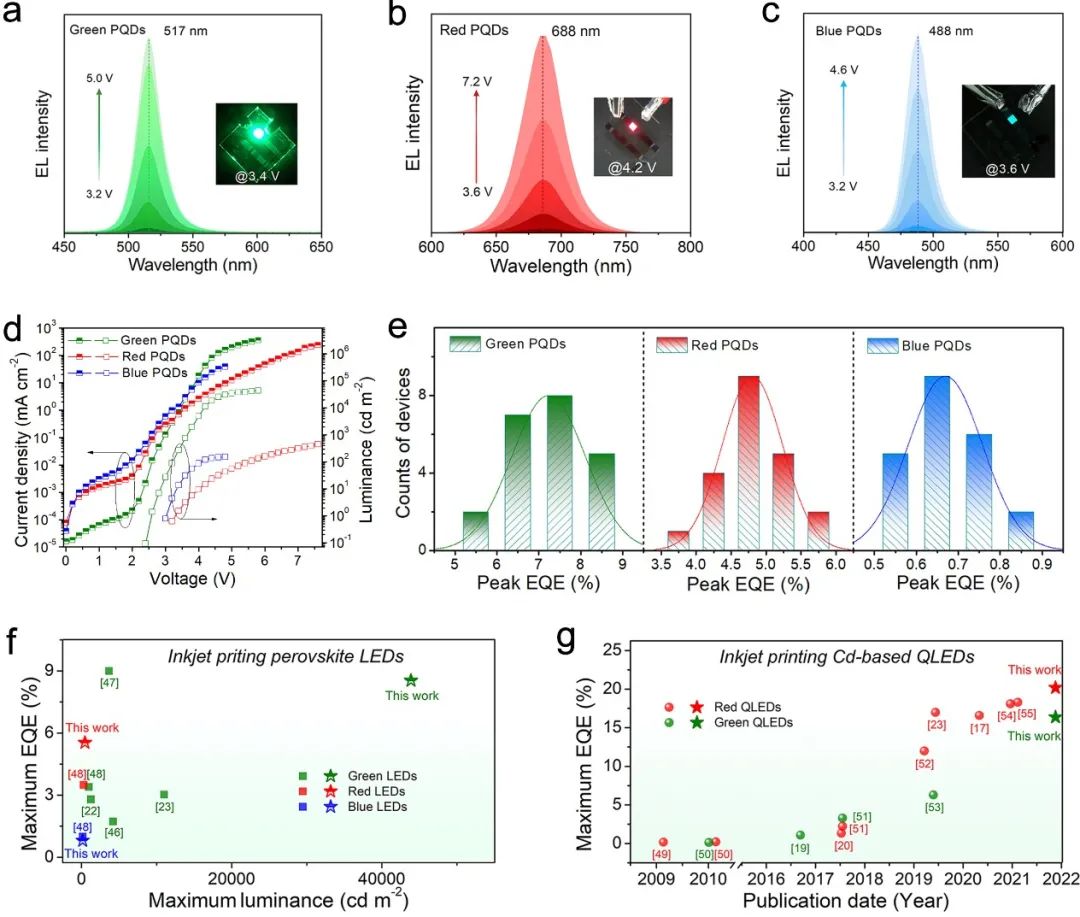

a)、b) 和 c) 不同紅綠藍三種鈣鈦礦QLED的EL光譜。插圖是相應的EL照片。d) 紅綠藍三種鈣鈦礦QLED的電流密度-驅動電壓-亮度特性曲線。e) 三種噴墨打印鈣鈦礦QLED 的EQE統計。f）噴墨打印鈣鈦礦QLED和薄膜LED的EQE匯總圖。g) 噴墨打印的綠色和紅色鎘基QLED的 EQE匯總圖。

 [小結]

該研究基于CsPbX₃鈣鈦礦量子點及其相應的噴墨打印 QLED 提出了一種通用普適的三元溶劑墨水策略。我們的研究結果表明，設計三元溶劑（萘烷、正十三烷和正壬烷）配方的鈣鈦礦量子點油墨比二元溶劑（環烷和正十三烷）具有更好的印刷適性和成膜能力，導致印刷出質量更好的鈣鈦礦量子點薄膜。在三元溶劑體系中引入低沸點溶劑（正壬烷）可以平衡混合溶劑的沸點和表面張力，形成梯度揮發，加速蒸發流動，并且降低量子點實際分散的尺寸，抑制量子點的聚集，從而延長Marangoni 流動并顯著抑制了印刷鈣鈦礦量子點薄膜的咖啡環效應。因此，使用三元溶劑墨水體系分別實現了噴墨打印的綠光鈣鈦礦 QLED 以及創紀錄EL性能，并且在紅藍光鈣鈦礦、紅綠光鎘基QLED實現高效率性能（多數結果也是目前印刷QLED領域領先）以及這表明精心設計的三元墨水在噴墨打印QLED中表現出普遍適用性。此外，還展示了利用已開發的三元溶劑墨水和噴墨打印技術印刷出明亮均勻的光致發光圖案以及大面積剛性和柔性電致發光圖案。這項工作展示了一種為高效噴墨打印 QLED 以及未來其他溶液加工電子器件量身定制通用環保三元溶劑量子點墨水配方的新策略。

該研究工作得到了中科院蘇州納米所崔錚研究員和蘇文明研究員在印刷技術方面的支持和幫助，得到了瑞典皇家理工學院（KTH）Jiantong Li 教授在流體仿真方面的幫助，以及得到國家自然科學杰出青年基金（61725402），國家自然科學基金（U1605244），中央高?；究蒲谢?/span>（(AE891345, 30919012107）、江蘇省“六大人才高峰”創新人才團隊（TD-XCL-004）、南京市2021年度留學人員科技創新項目基金、江蘇省研究生科研與實踐創新計劃（KYCX20_0278）以及南京理工大學大型儀器設備開放基金等項目的資助，在此一并表示感謝。
