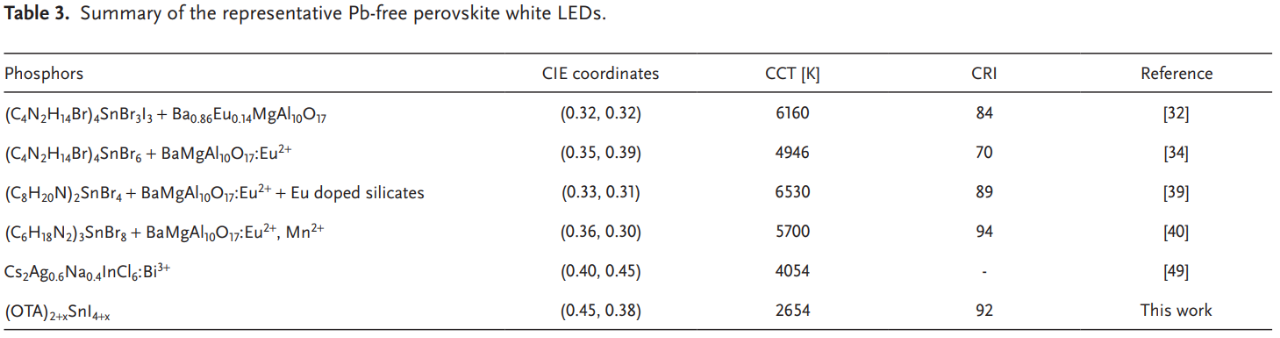

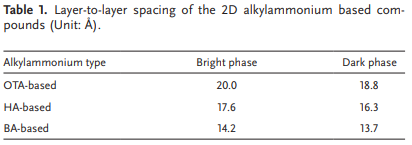

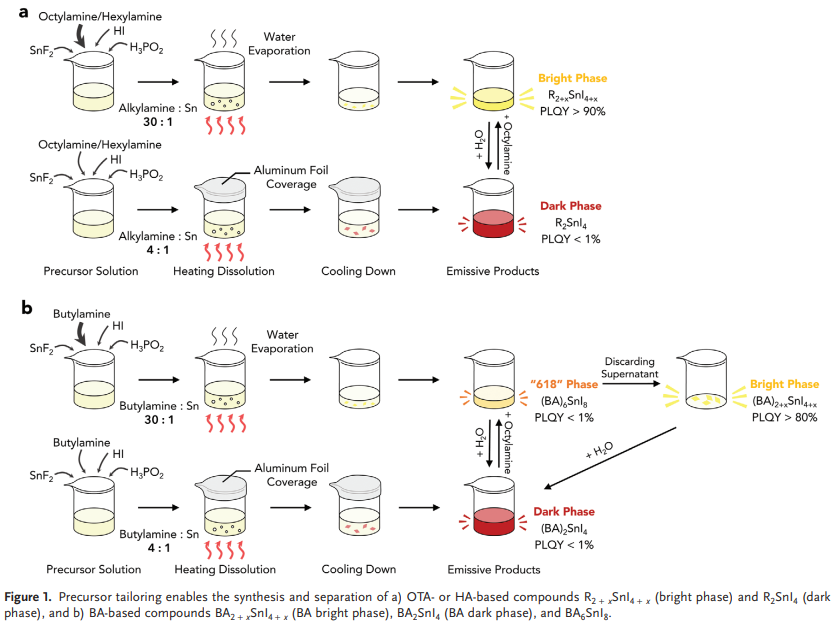

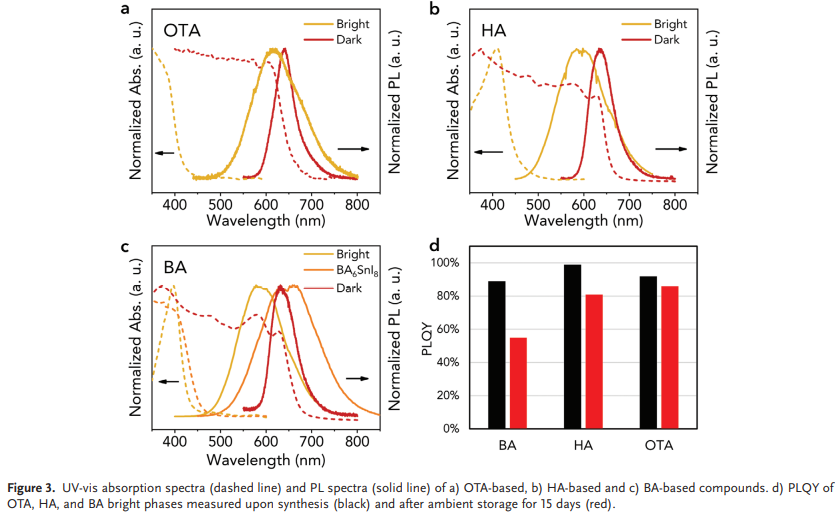

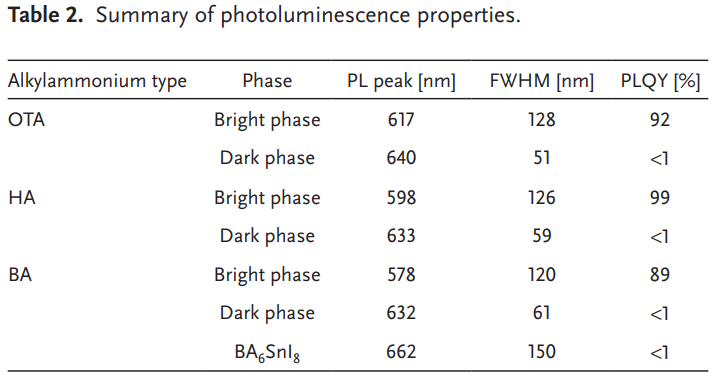

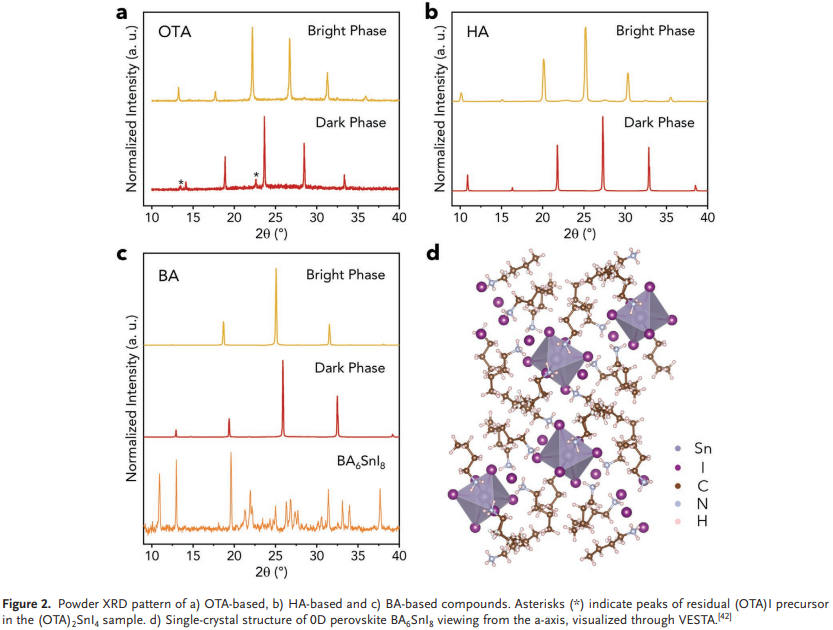

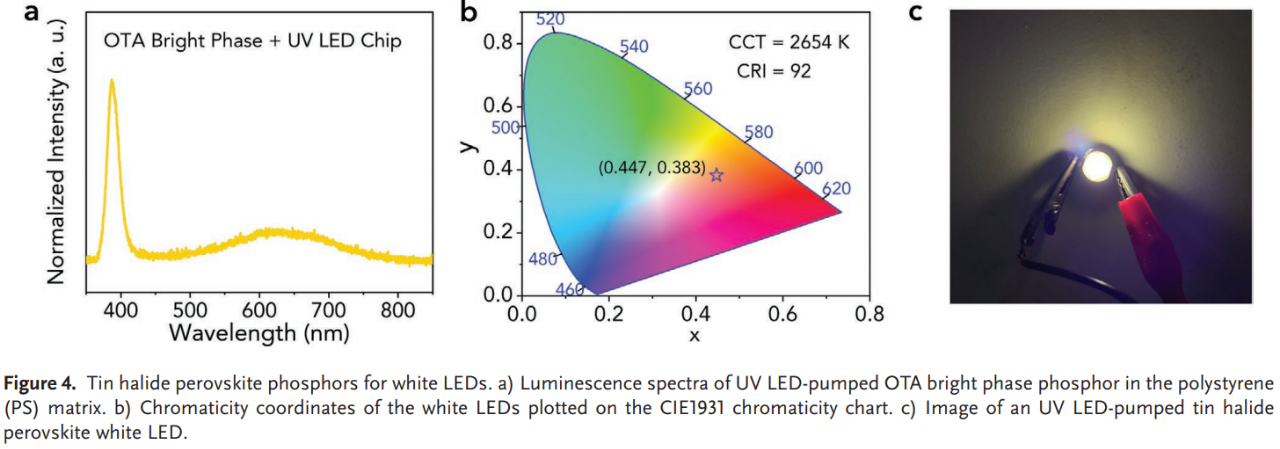

具有大斯托克斯頻移的寬帶發(fā)射對于固態(tài)照明的應(yīng)用很有意義。這種發(fā)射通常是通過自陷激子實現(xiàn)的；然而，在低維鈣鈦礦中，迄今為止，高性能自陷發(fā)射僅在鉛基材料中得到廣泛觀察。鑒于此，2022年1月24日加拿大多倫多大學(xué)Zhengtao Deng&Sargent團隊于AFM刊發(fā)前驅(qū)體調(diào)控使烷基銨錫基鈣鈦礦熒光粉可用于固態(tài)照明的研究成果。報道了在空氣環(huán)境中合成低維錫基鈣鈦礦熒光粉R2+xSnI4+x [R=辛銨 (OTA)、己銨 (HA) 或丁銨 (BA)]，這是通過定制合成實現(xiàn)的進步Ruddlesden-Popper 2D鈣鈦礦R2SnI4。無鉛R2+xSnI4+x熒光粉具有寬帶自陷發(fā)射，具有超過80%的光致發(fā)光量子產(chǎn)率 (PLQY) 和超過150 nm的斯托克斯位移。基于OTA2+xSnI4+x熒光粉的白光發(fā)光二極管(WLED)呈現(xiàn)出適合家庭照明的暖白光發(fā)射（相關(guān)色溫=2654K），CRI為92，在無鉛鈣鈦礦白光LED報告中名列前茅迄今為止。
