具有大斯托克斯頻移的寬帶發(fā)射對(duì)于固態(tài)照明的應(yīng)用很有意義。這種發(fā)射通常是通過(guò)自陷激子實(shí)現(xiàn)的；然而，在降維鈣鈦礦中，迄今為止，高性能自陷發(fā)射僅在鉛基材料中得到廣泛觀察。

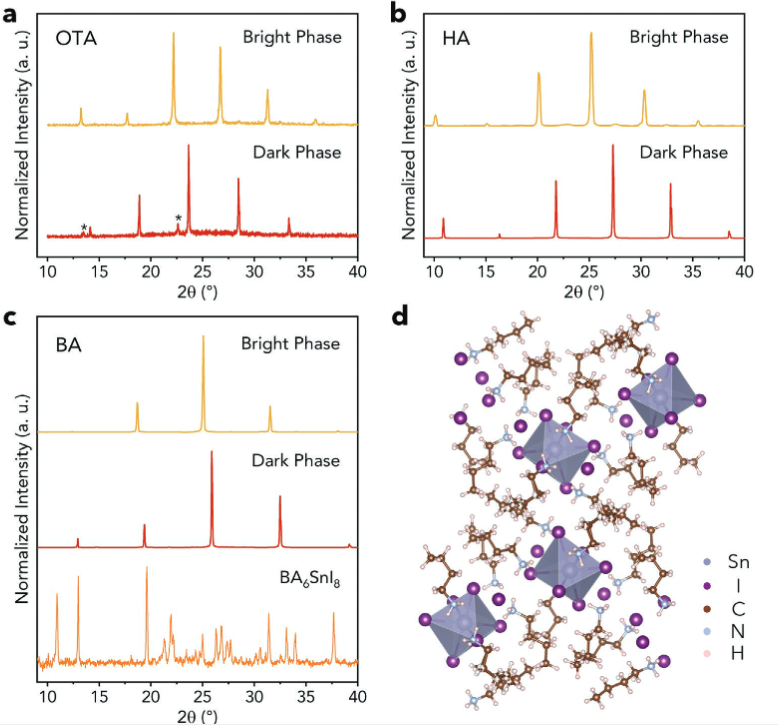

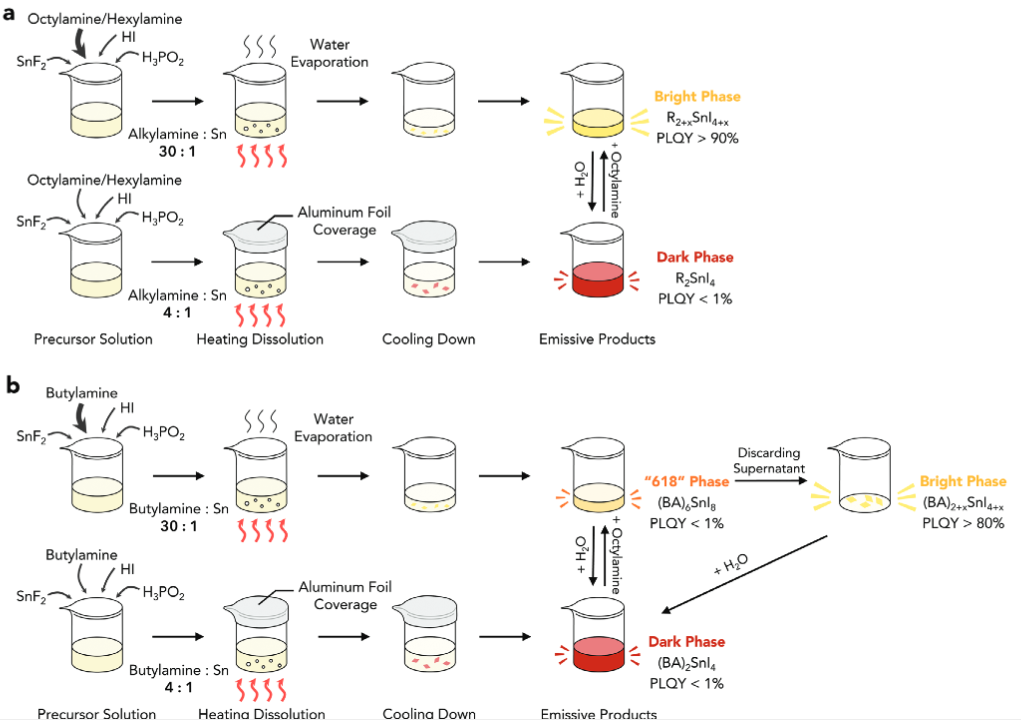

多倫多大學(xué)Edward H. Sargent和南京大學(xué)Zhentao Deng等人報(bào)道了在空氣環(huán)境中合成低維Sn基鈣鈦礦熒光粉R2+xSnI4+x [R = 辛基銨 (OTA)、己基銨 (HA) 或丁基銨 (BA)]，這是通過(guò)定制合成實(shí)現(xiàn)的Ruddlesden-Popper 2D鈣鈦礦R2SnI4。
無(wú)鉛R2+xSnI4+x 熒光粉具有寬帶自陷發(fā)射，具有超過(guò)80%的光致發(fā)光量子產(chǎn)率 (PLQY) 和超過(guò)150 nm的斯托克斯位移。

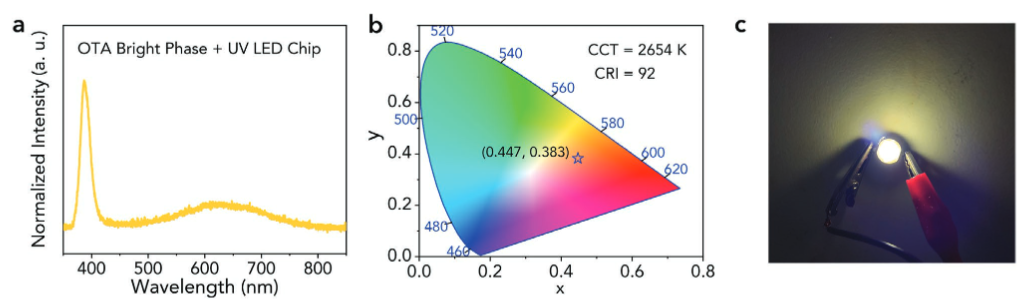

基于OTA2+xSnI4+x 熒光粉的白光發(fā)光二極管 (WLED) 呈現(xiàn)出適合家庭照明的暖白光發(fā)射（相關(guān)色溫= 654K），CRI為92，在無(wú)鉛鈣鈦礦WLED報(bào)告中名迄今為止最好性能。
Li, Z., Deng, Z., Johnston, A., Luo, J., Chen, H., Dong, Y., Sabatini, R., Sargent, E. H., Precursor Tailoring Enables Alkylammonium Tin Halide Perovskite Phosphors for Solid-State Lighting. Adv. Funct. Mater. 2022, 2111346.
https://doi.org/10.1002/adfm.202111346
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號(hào)
