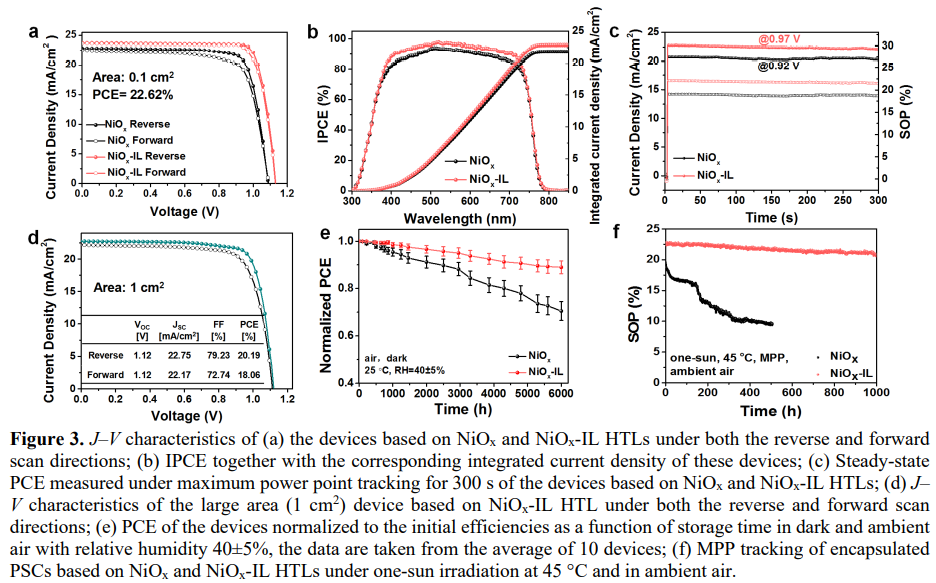

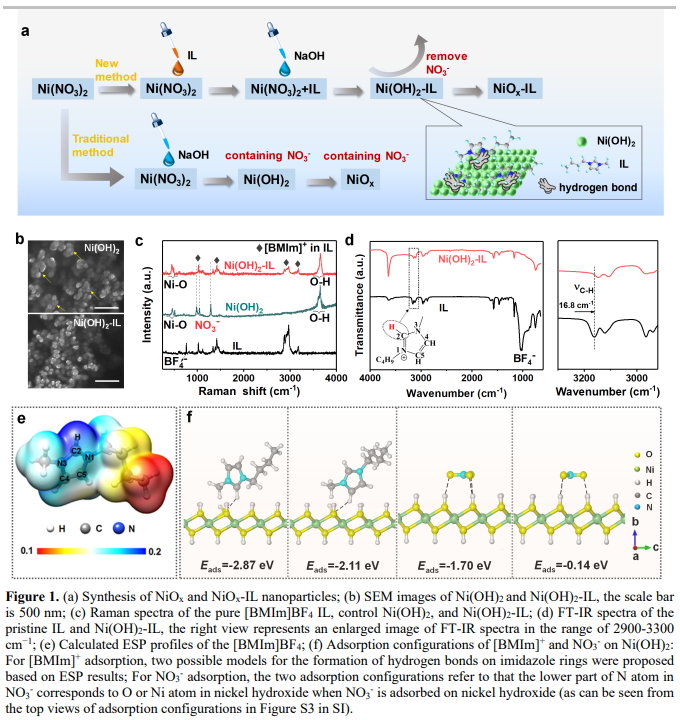

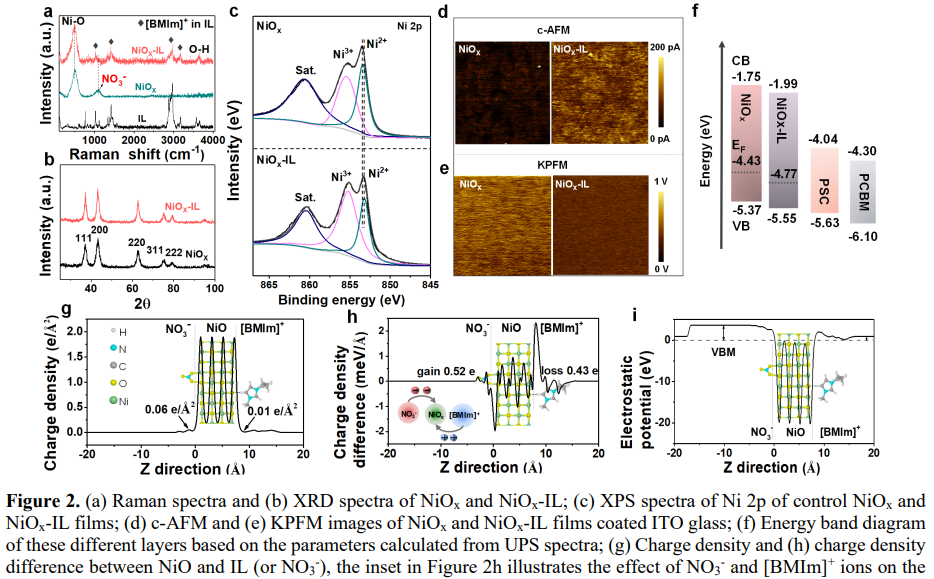

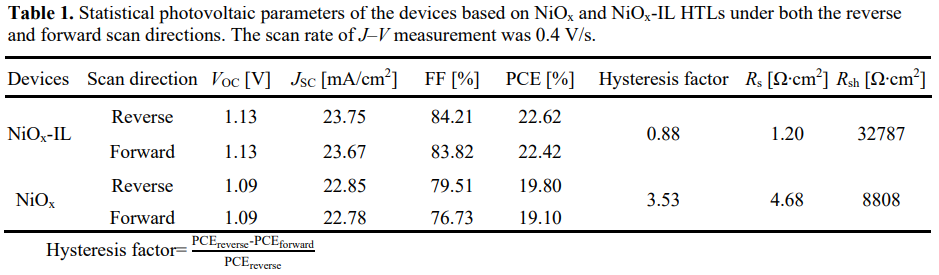

應(yīng)用氧化鎳(NiOx)作為空穴傳輸層(HTL)的反式鈣鈦礦太陽(yáng)能電池性能進(jìn)一步提高受到雜質(zhì)離子（如硝酸根離子）的限制。 鑒于此，2022年2月17日西北工業(yè)大學(xué)李炫華團(tuán)隊(duì)于Angew刊發(fā)去除氧化鎳中的雜質(zhì)對(duì)反式鈣鈦礦太陽(yáng)能電池的高效和長(zhǎng)期穩(wěn)定性的至關(guān)重要的研究成果。提出了一種通過(guò)離子液體輔助合成法(NiOx-IL)獲得高質(zhì)量NiOx納米顆粒的策略。實(shí)驗(yàn)和理論結(jié)果表明，離子液體的陽(yáng)離子可以通過(guò)強(qiáng)氫鍵和低吸附能抑制雜質(zhì)離子在氫氧化鎳上的吸附，從而獲得具有高電導(dǎo)率和強(qiáng)空穴提取能力的NiOx-IL HTL。重要的是，雜質(zhì)離子的去除可以有效抑制NiOx薄膜與鈣鈦礦薄膜之間的氧化還原反應(yīng)，從而減緩器件性能的惡化。因此，改進(jìn)后的反式器件獲得超過(guò)22.62%的驚人效率，并且在一個(gè)太陽(yáng)光照下最大功率點(diǎn)跟蹤1000小時(shí)后仍保持92%的初始效率。
