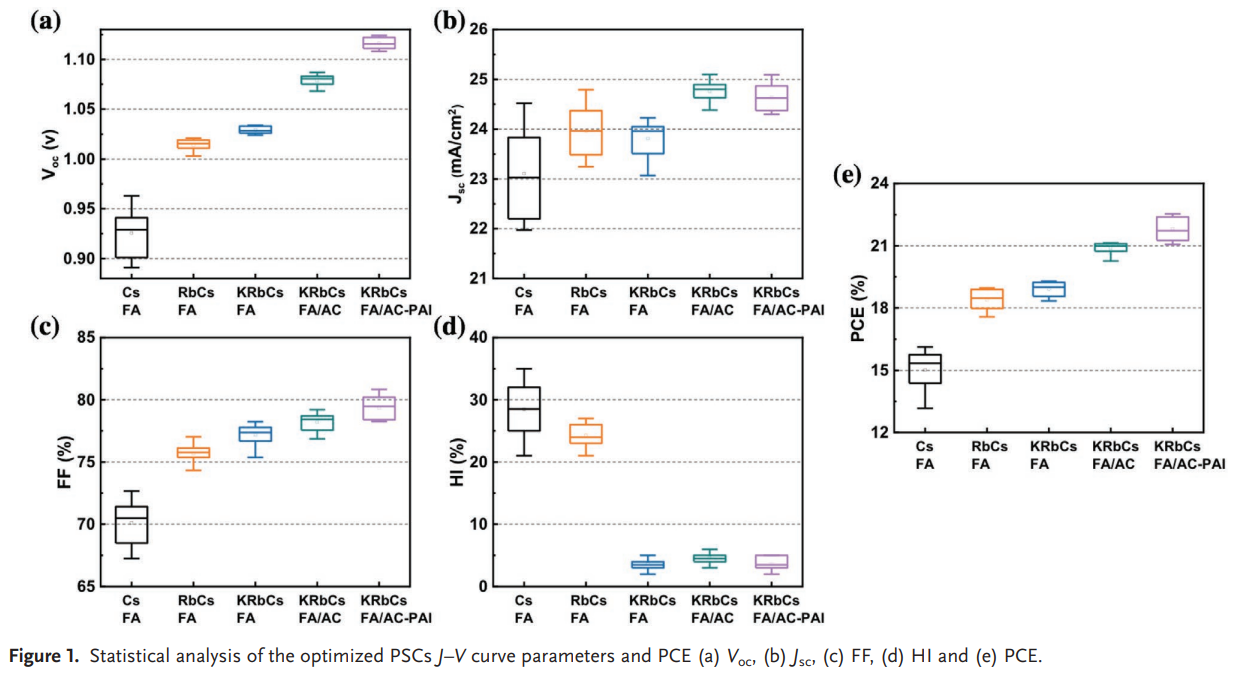

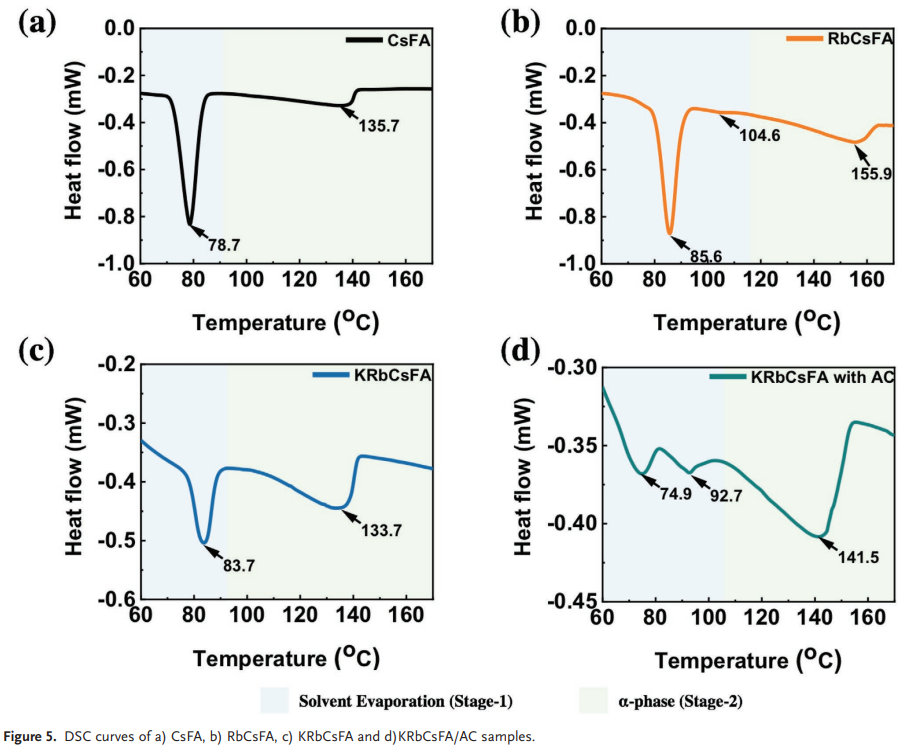

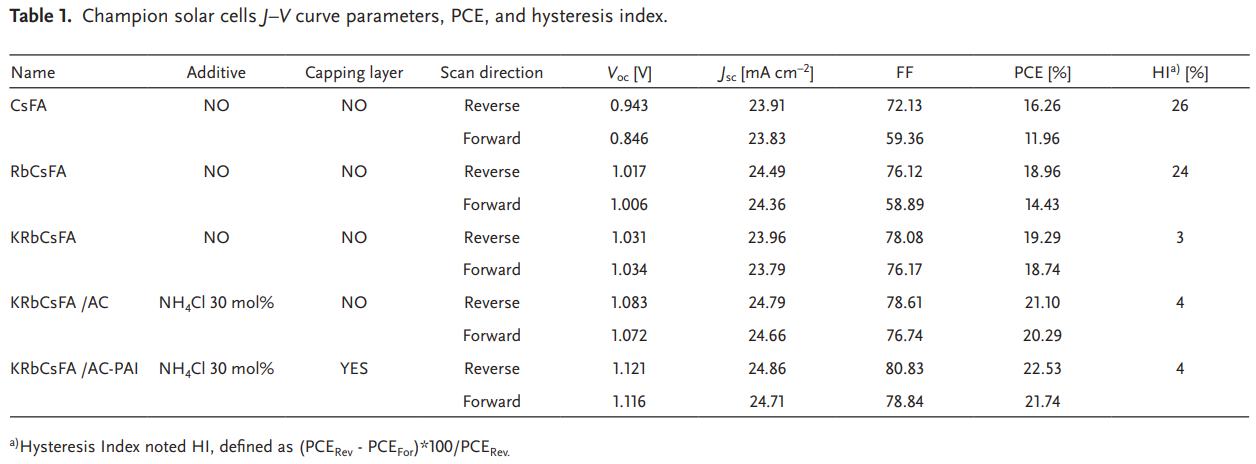

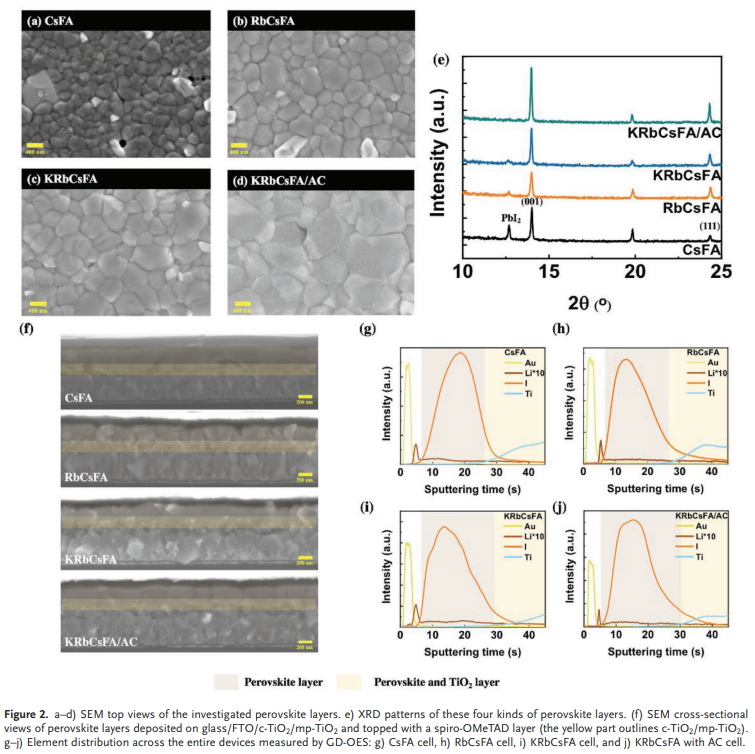

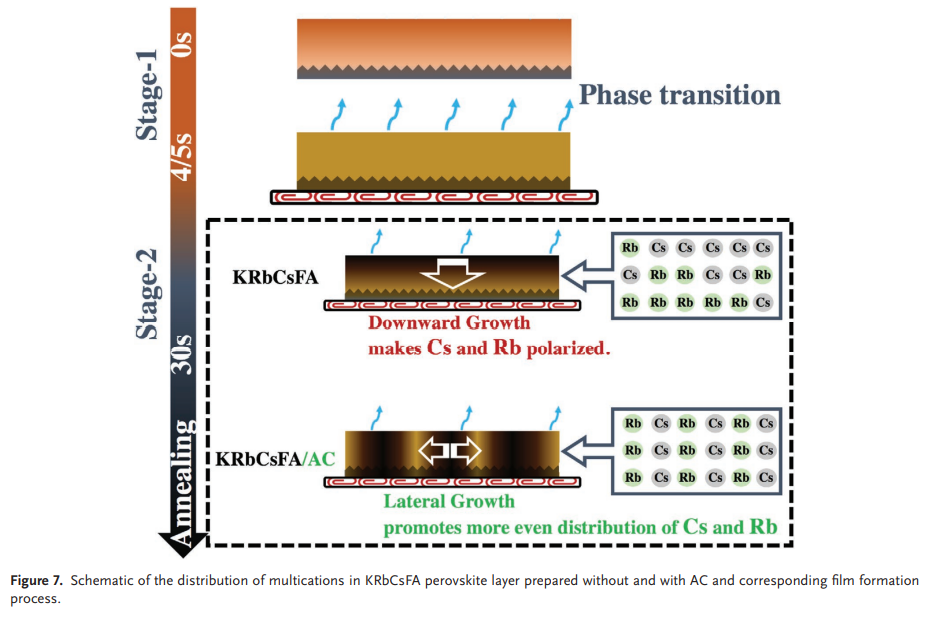

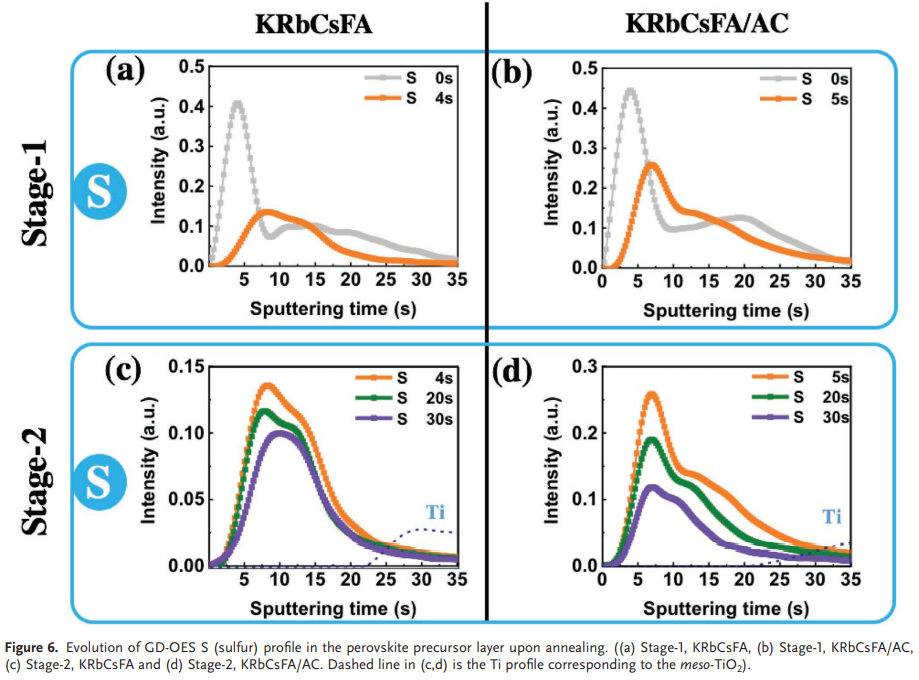

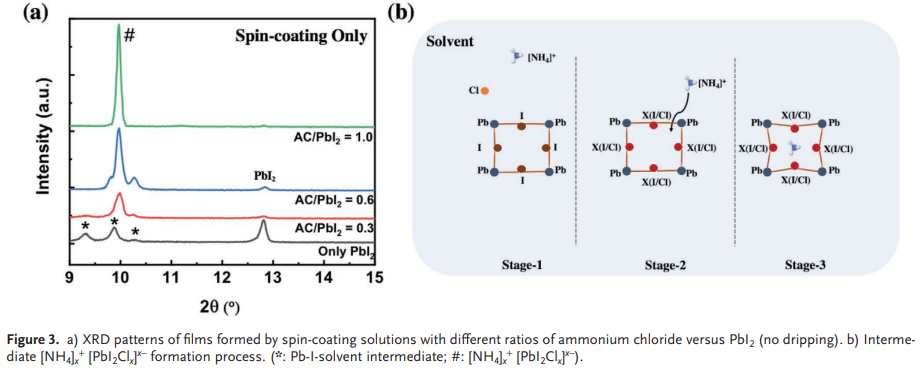

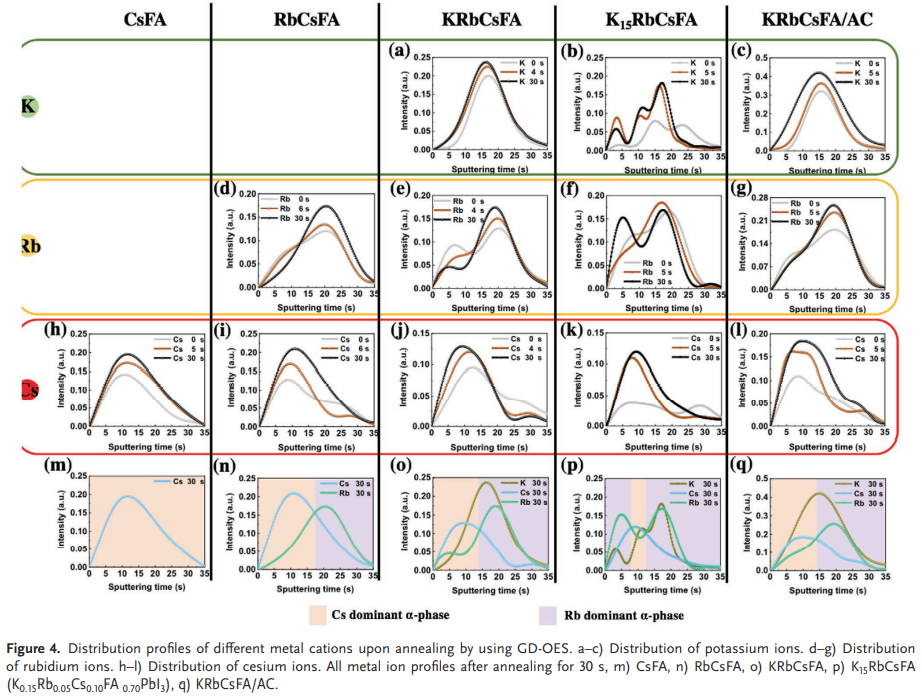

2022年2月15日巴黎化學(xué)研究所Thierry Pauporté團(tuán)隊及其合作團(tuán)隊美國托萊多大學(xué)嚴(yán)焉發(fā)團(tuán)隊于AEM刊發(fā)控制無MA鈣鈦礦薄膜的形成過程以均勻摻入有利于太陽能電池性能的堿金屬陽離子的研究成果。結(jié)合元素周期表中1A堿金屬柱 (K+/Rb+/Cs+) 的多種陽離子來制備鈣鈦礦薄膜有望提高光伏性能，但需要均勻分布。逐步分析了NH4Cl添加劑和堿金屬陽離子 (K+/Rb+/Cs+) 對一步形成無MA的甲脒鈣鈦礦薄膜的影響。NH4Cl通過形成中間體來提高PbI2在溶液中的溶解度，然后有利于鈣鈦礦相的形成。此外，在退火過程中，這種添加劑可以增加晶粒尺寸，提高結(jié)晶度并抑制PbI2的形成。低濃度的K總是均勻地分布在整個薄膜厚度上。另一方面，Cs更集中在表面，Rb更集中在原始薄膜的深處。加入 NH4Cl 添加劑后，這兩種堿金屬分布更均勻，因為NH4Cl減緩了Cs+和Rb+的運動，改變了鈣鈦礦薄膜的生長方向，使整體結(jié)晶質(zhì)量提高，分布更均勻。它產(chǎn)生具有大單片晶粒的鈣鈦礦薄膜。結(jié)合使用正丙基碘化銨的鈣鈦礦薄膜表面處理，達(dá)到了22.04%的高穩(wěn)定效率。
