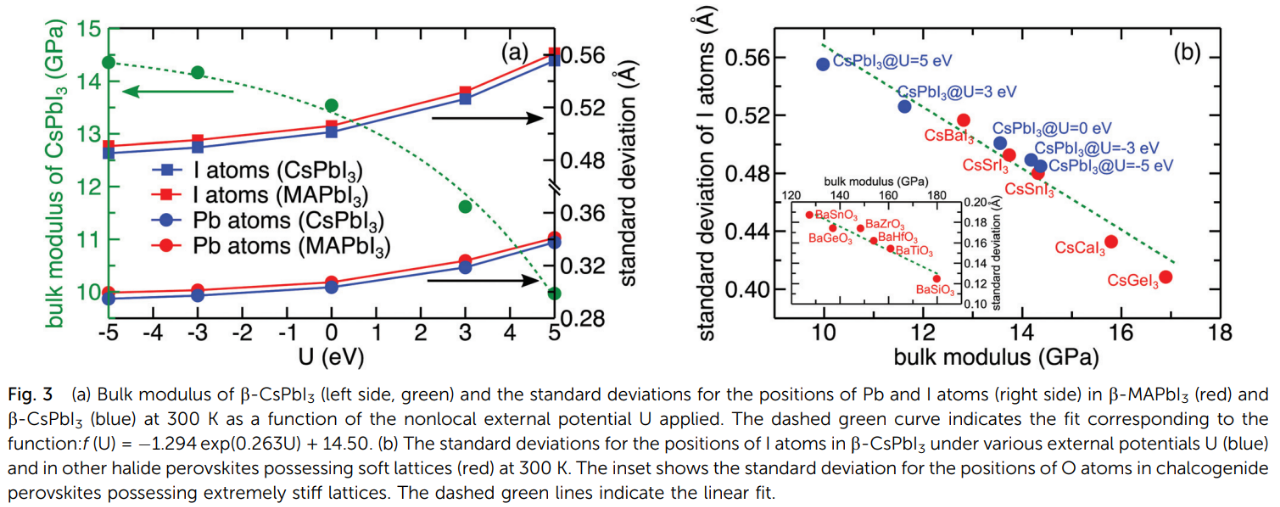

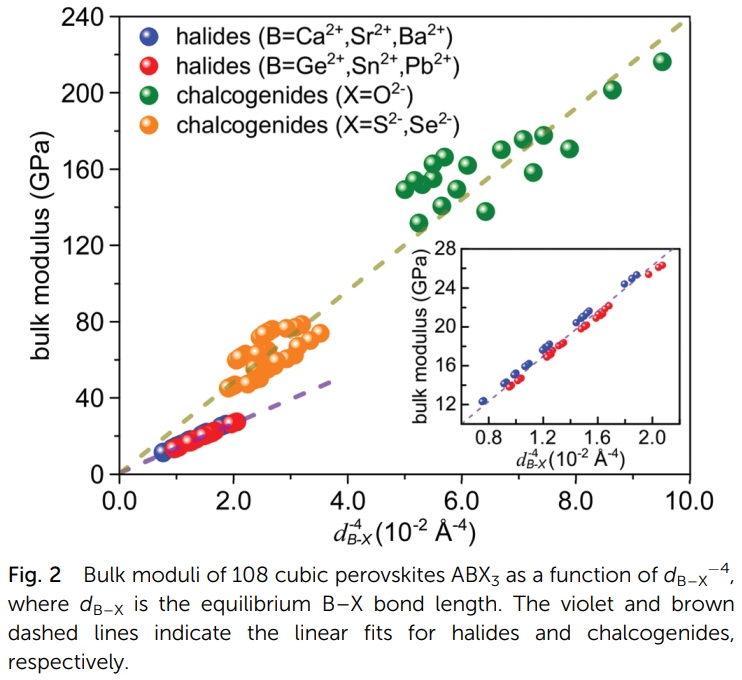

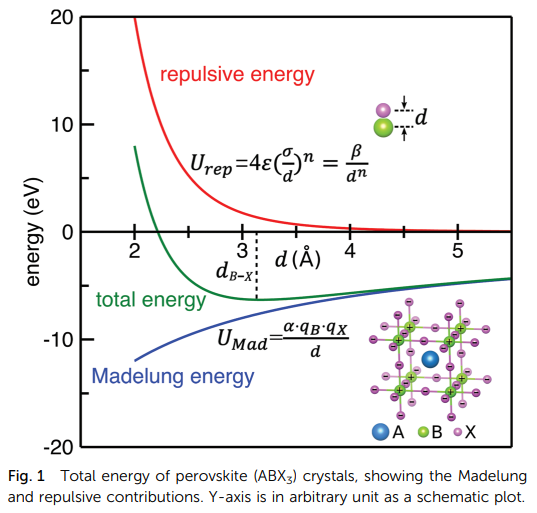

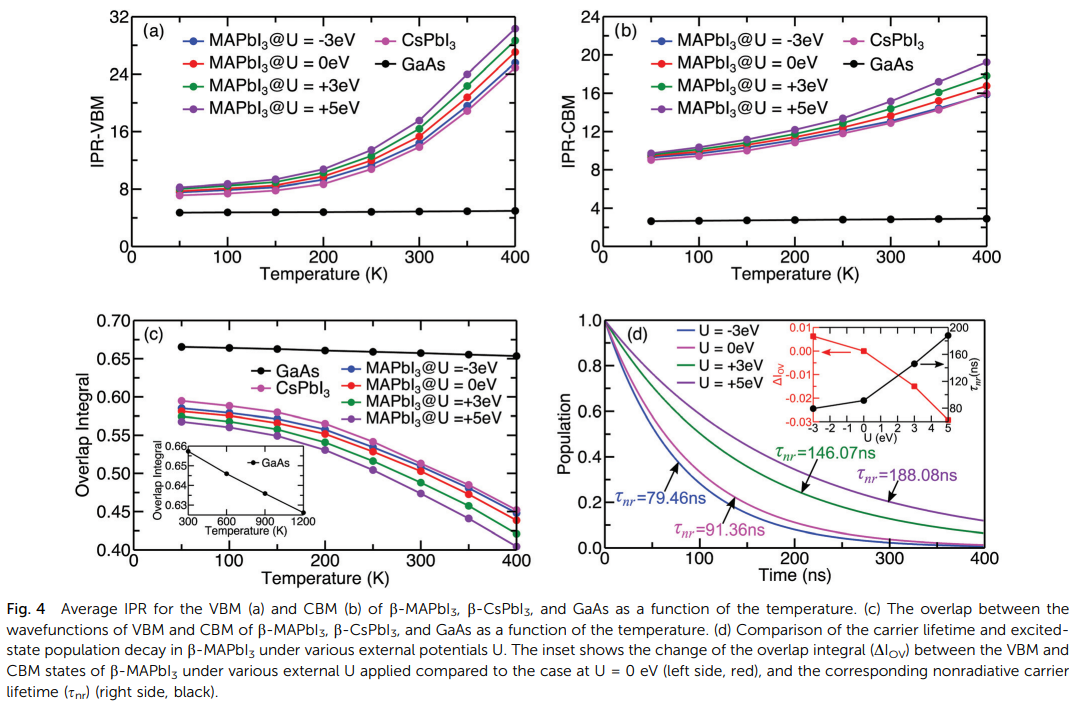

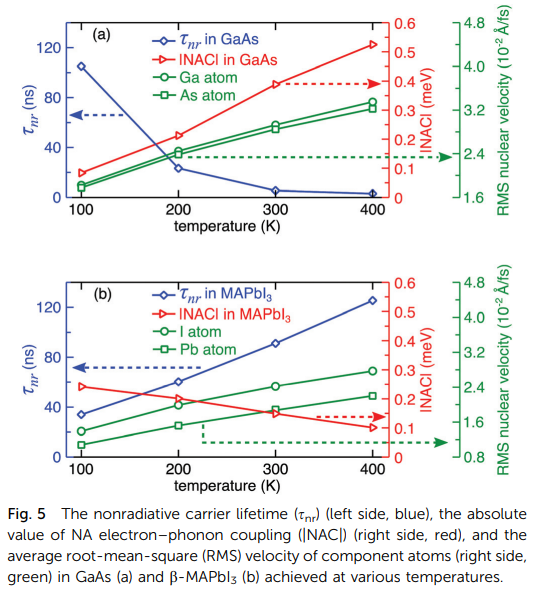

鈣鈦礦的軟晶格是其獨(dú)特材料特性的原因，包括極化子形成、缺陷容限、非諧波振動和大電致伸縮響應(yīng)，從而產(chǎn)生奇異的載流子動力學(xué)并促進(jìn)應(yīng)變工程以提高效率和穩(wěn)定性。然而，晶格柔軟度的原子起源及其對結(jié)構(gòu)和載體動力學(xué)的影響仍有爭議。鑒于此，2021年12月22日蘇州大學(xué)尹萬健團(tuán)隊(duì)于EES刊發(fā)鈣鈦礦晶格柔軟度的原子起源及其對三維鈣鈦礦結(jié)構(gòu)和載流子動力學(xué)的影響的研究成果。基于離子解釋，發(fā)現(xiàn)了一個簡單的模型，即鈣鈦礦ABX3的晶格柔軟度主要取決于其組成元素（特別是 B 和 X）的空間大小和化合價(jià)，而之前假設(shè)的主要原因——有機(jī)分子旋轉(zhuǎn)，s -p 反鍵耦合和[BX6]八面體傾斜起輔助或次要作用。通過第一性原理計(jì)算全面研究了離子尺寸/化合價(jià)、晶格柔軟度、結(jié)構(gòu)無序和載流子動力學(xué)之間的直接相關(guān)性，從而確定了鈣鈦礦中異常的溫度依賴性載流子復(fù)合率的起源。明確回答了當(dāng)前關(guān)于鈣鈦礦軟晶格的爭論，合理化了從成分管理（即 A 位和 B 位混合）到清晰模型中的應(yīng)變工程的各種實(shí)驗(yàn)，并為器件工程提供了有見地的指導(dǎo)和用于新型光電應(yīng)用的材料設(shè)計(jì)。
