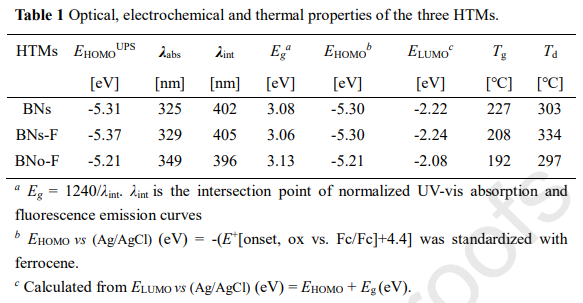

探索具有缺陷鈍化功能的空穴傳輸材料（HTM）是抑制鈣鈦礦太陽能電池（PSC）中缺陷誘導(dǎo)的非輻射復(fù)合（NRR）過程的有效途徑。迄今為止，這些鈍化材料大多主要用于鈍化鈣鈦礦層的未配位Pb²⁺。然而，鈣鈦礦太陽能電池中MA⁺和I^-的離子遷移過程也會造成一系列負(fù)面影響，嚴(yán)重影響效率和器件穩(wěn)定性。到目前為止，很少有HTM可以同時鈍化ABX3結(jié)構(gòu)鈣鈦礦中的MA⁺/Pb²⁺陽離子和I^-陰離子缺陷。鑒于此，2022年3月29日天津理工大學(xué)宗雪平&薛松團(tuán)隊(duì)及其合作團(tuán)隊(duì)華東理工大學(xué)吳永真團(tuán)隊(duì)于CEJ刊發(fā)聚合物的酰胺和氟的協(xié)同作用有助于穩(wěn)定的反式鈣鈦礦太陽能電池，填充因子> 83%的研究成果。為反式鈣鈦礦太陽能電池開發(fā)了三種具有多點(diǎn)缺陷鈍化功能的無摻雜HTM（BN、BNs-F 和 BNo-F）。BNs-F的酰胺接頭中的羰基C=O和N-H分別有助于鈍化未配位的Pb²⁺和鹵化物相關(guān)的缺陷。同時，橋中的F原子可以通過N-H???F鍵與鈣鈦礦中的MA⁺相互作用。有趣的是，研究發(fā)現(xiàn)了酰胺接頭和F原子之間的分子間氫鍵（O = CNH???F），這使得 BNs-F 能夠?qū)崿F(xiàn)2.42×10^-4 cm² V^-1 s^-1的高空穴遷移率。因此，得益于減輕的非輻射復(fù)合行為和增強(qiáng)的電荷傳輸能力，基于 BNs-F 的優(yōu)化器件實(shí)現(xiàn)了83.4%的顯著填充因子，伴隨著高達(dá)20.56%的冠軍效率和卓越的長期穩(wěn)定性，超過了BN的器件（ 19.03%)、BNo-F(19.07%) 和PTAA(19.56%)。研究結(jié)果為設(shè)計對MA⁺/Pb²⁺/I^-缺陷具有綜合鈍化作用的分子以實(shí)現(xiàn)高效穩(wěn)定的鈣鈦礦太陽能電池提供了指導(dǎo)。
