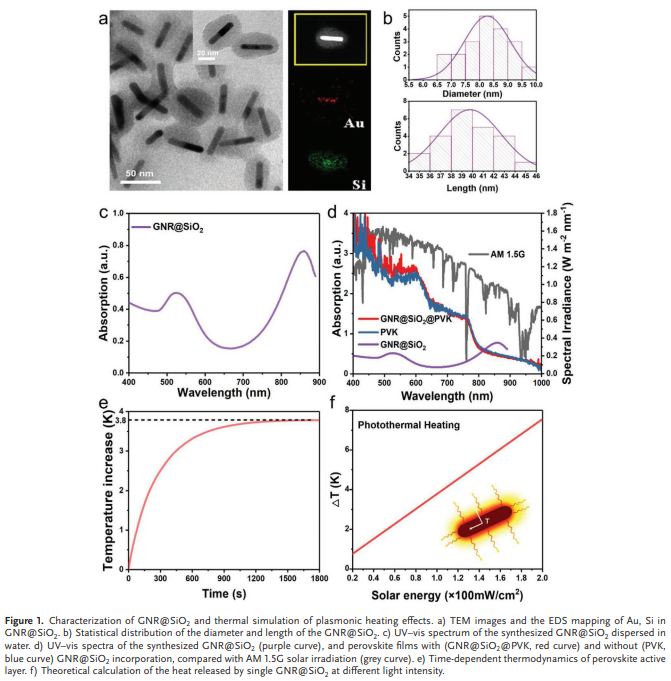

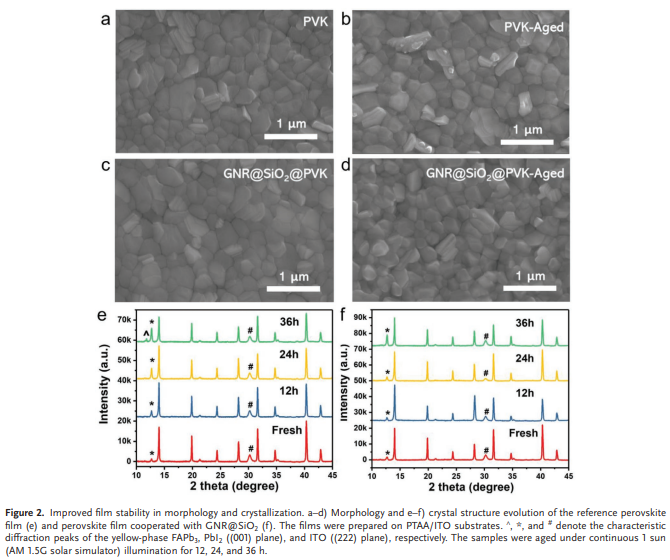

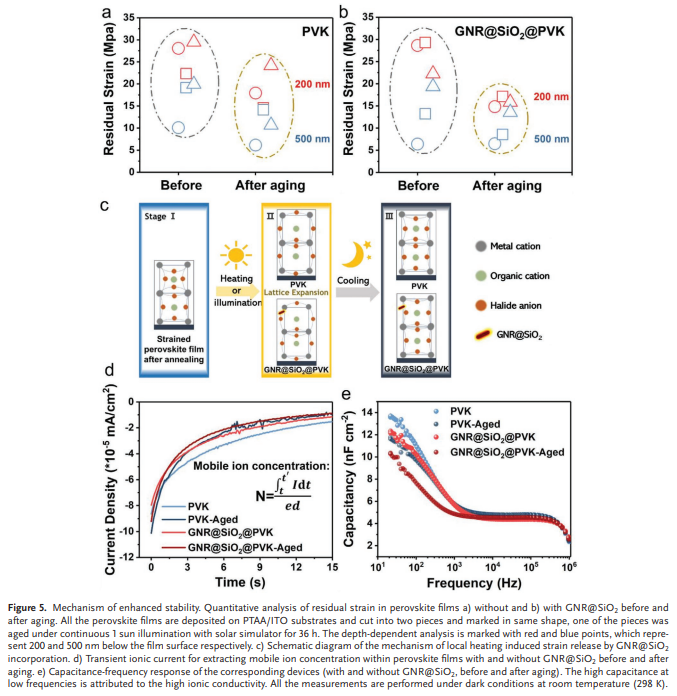

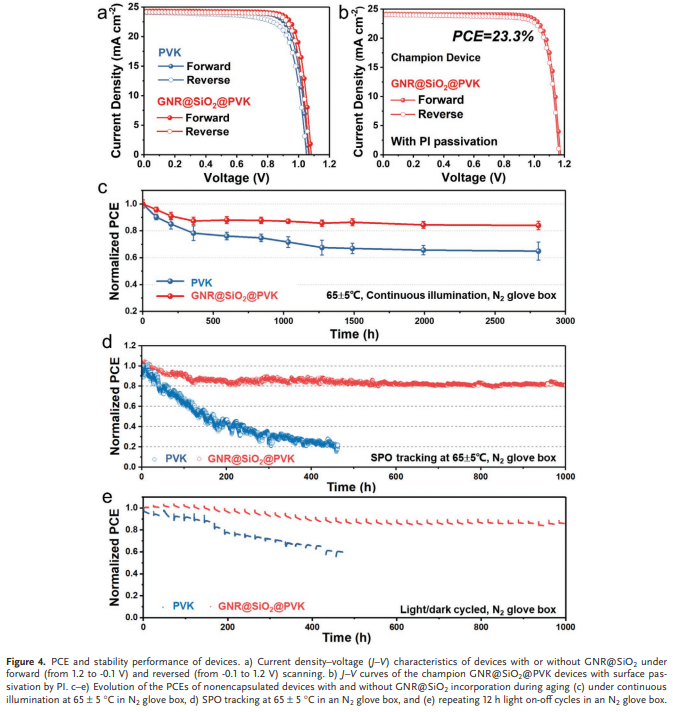

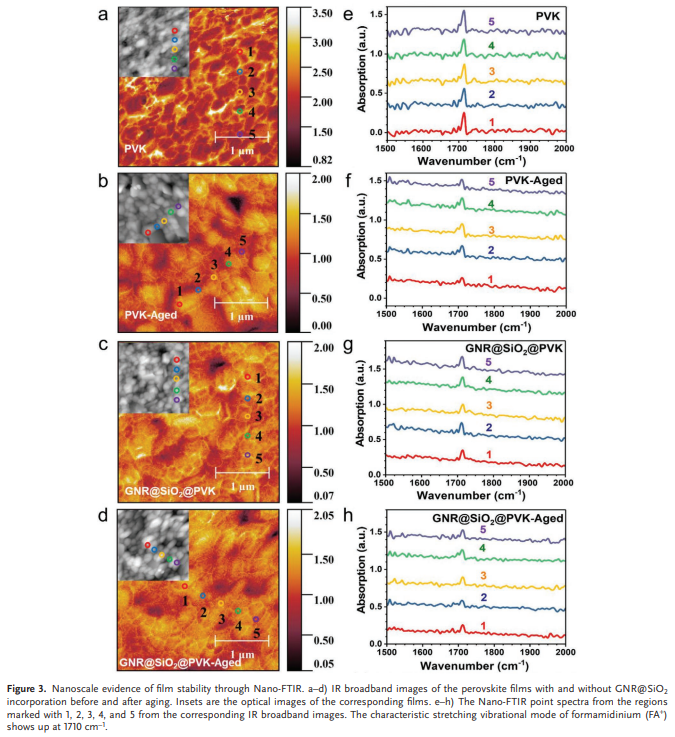

鈣鈦礦薄膜生長過程中引起的殘余應(yīng)變是一個內(nèi)在問題，它顯著影響鈣鈦礦太陽能電池 (PVSC) 的效率和穩(wěn)定性。鑒于此，2022年4月7日香港城市大學(xué)Dangyuan Lei&Alex K.-Y. Jen團隊于AEM刊發(fā)等離子體局部加熱誘導(dǎo)應(yīng)變調(diào)制以提高鈣鈦礦太陽能電池的效率和穩(wěn)定性的研究成果。受翻轉(zhuǎn)退火方法釋放鈣鈦礦薄膜應(yīng)變的啟發(fā)，將SiO2包覆的金納米棒（GNR@SiO2）引入鈣鈦礦薄膜中，利用等離子體局部加熱效應(yīng)的優(yōu)勢進行原位應(yīng)變弛豫。結(jié)合GNR@SiO2的反式鈣鈦礦太陽能電池表現(xiàn)出超過23%的冠軍功率轉(zhuǎn)換效率(PCE)，這是結(jié)合等離子體的鈣鈦礦太陽能電池中最高的效率。此外，對于未封裝器件，所得鈣鈦礦太陽能電池的內(nèi)在穩(wěn)定性大大提高，并在N2手套箱中在65 ± 5 °C的連續(xù)光照下老化2800小時后保留其初始效率的84%，在重復(fù)12小時燈開關(guān)循環(huán)1000小時后保留近90%初始效率。這項工作提供了一種高效且易于實施的等離子體加熱策略，可同時提高鈣鈦礦太陽能電池的效率和穩(wěn)定性。
