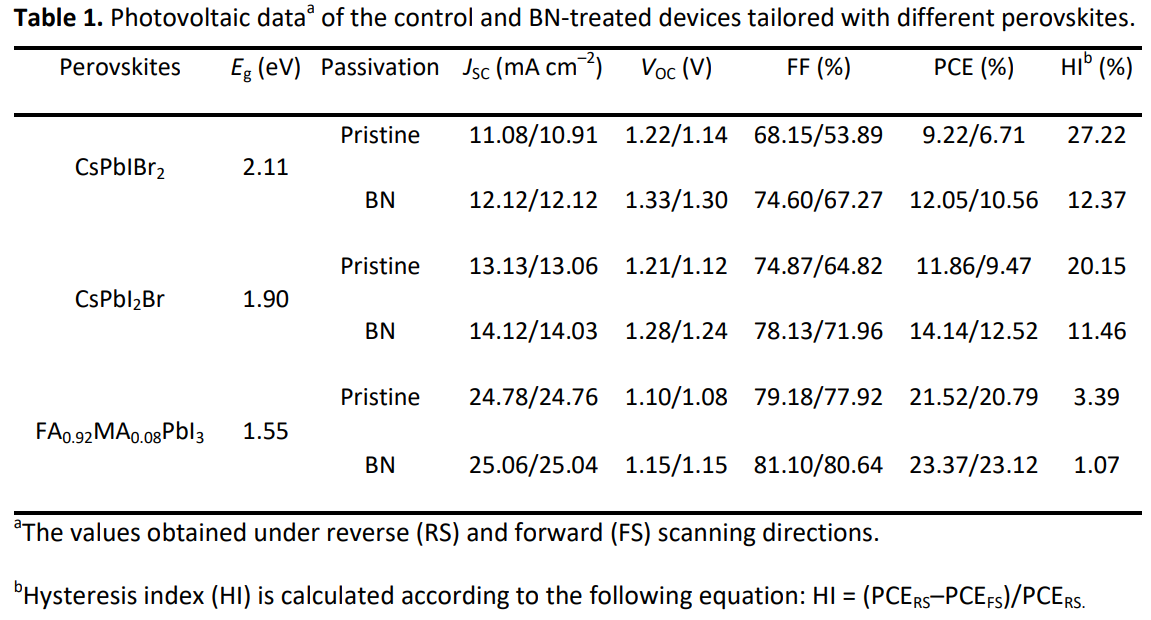

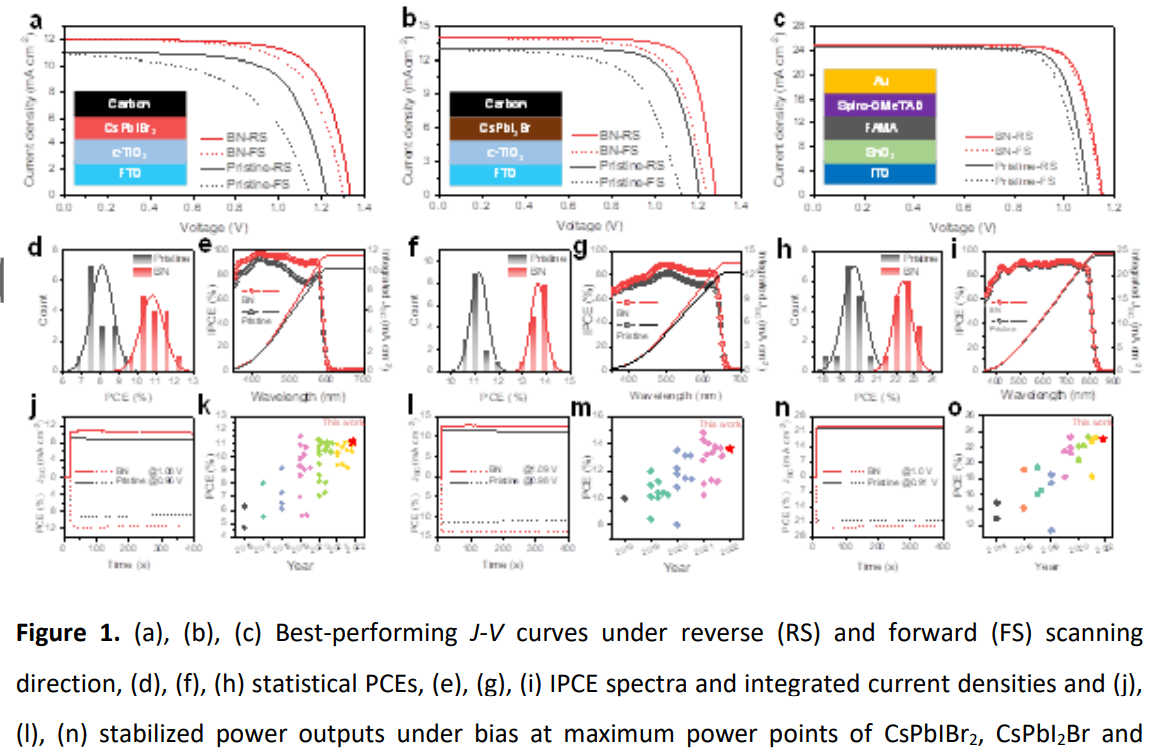

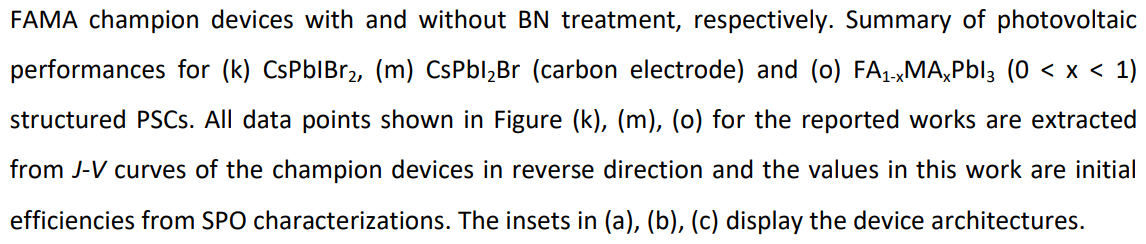

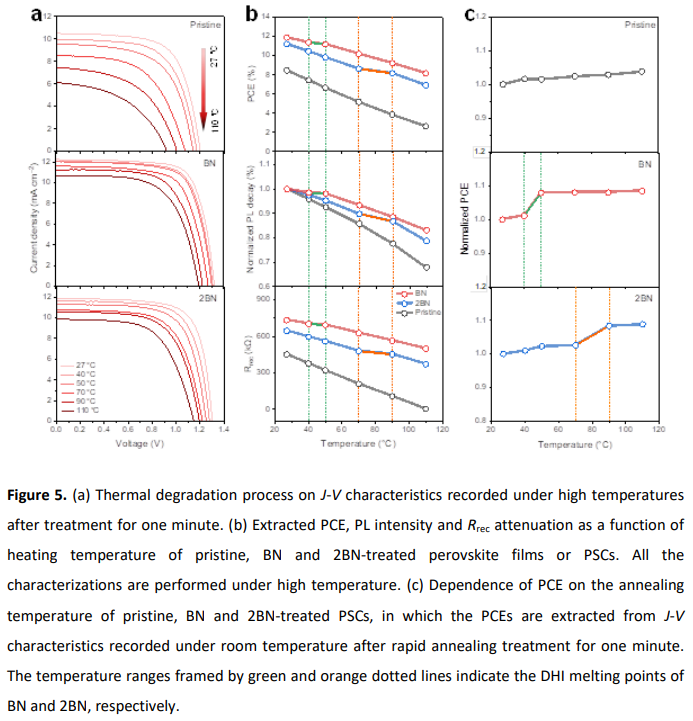

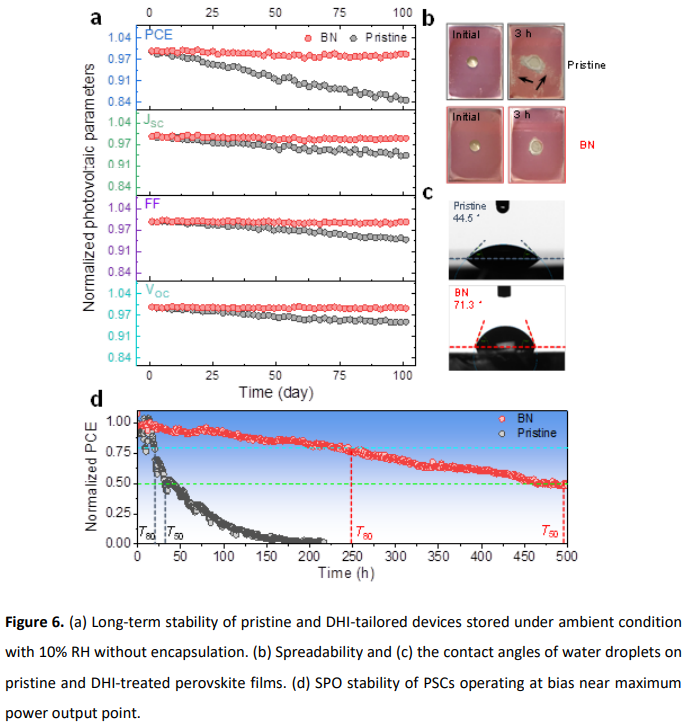

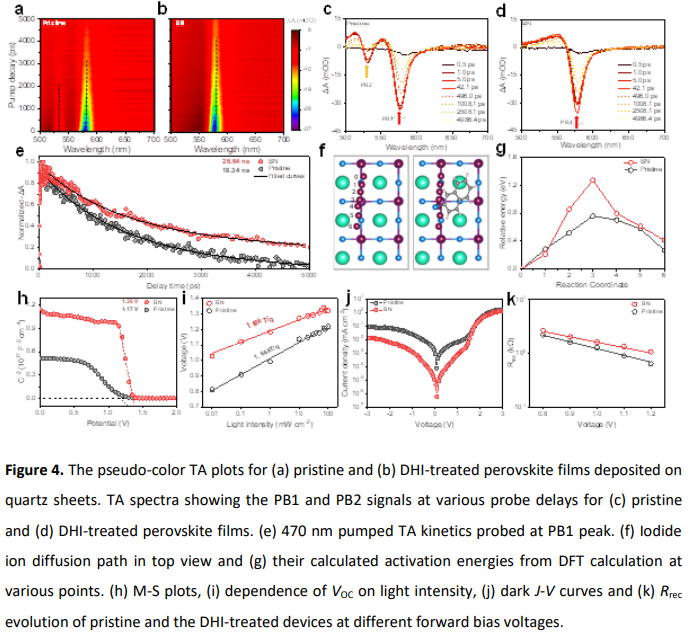

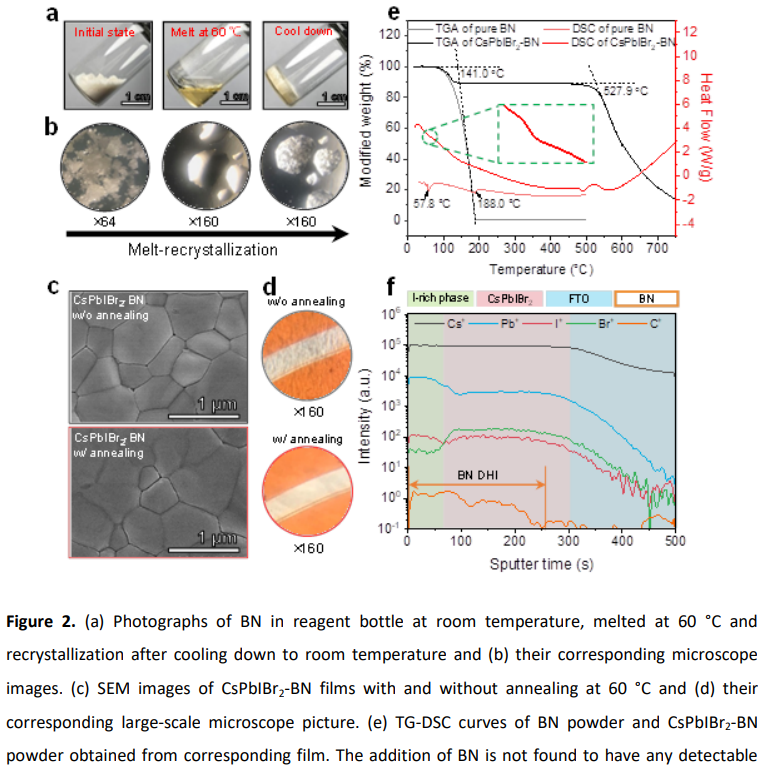

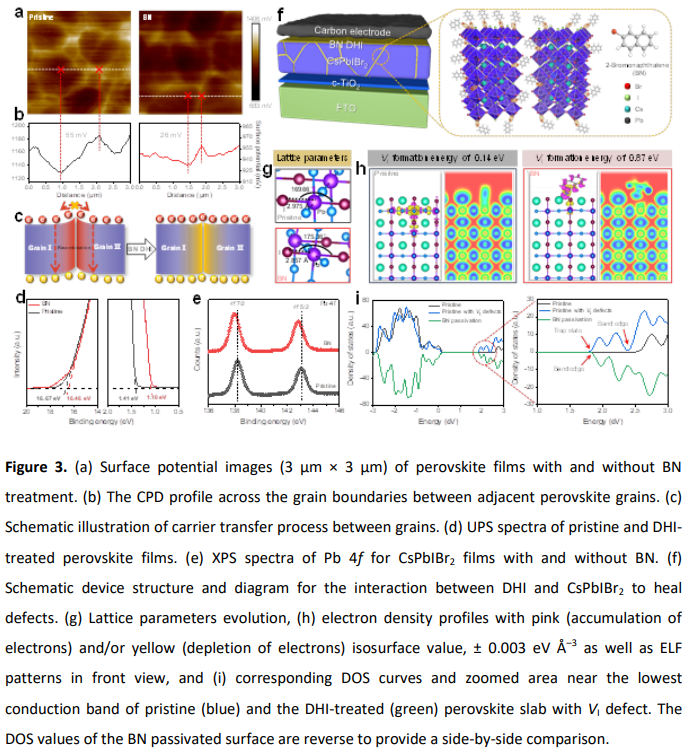

修復(fù)鈣鈦礦太陽(yáng)能電池 (PSC) 中的電荷選擇性接觸界面高度決定了功率轉(zhuǎn)換效率 (PCE) 和穩(wěn)定性。然而，最先進(jìn)的策略通常是靜態(tài)的，通過(guò)一次性形成功能中間層，在后續(xù)運(yùn)行期間提供固定的界面特性。結(jié)果，在役形成的缺陷會(huì)逐漸惡化光伏性能。鑒于此，2022年4月22日暨南大學(xué)段加龍&唐群委團(tuán)隊(duì)于AM刊發(fā)通用動(dòng)態(tài)液體界面用于修復(fù)鈣鈦礦太陽(yáng)能電池的研究成果。通過(guò)將低熔點(diǎn)小分子結(jié)合到鈣鈦礦薄膜表面上，提出了一種動(dòng)態(tài)愈合界面（DHI），以實(shí)現(xiàn)高效和穩(wěn)定的 鈣鈦礦太陽(yáng)能電池。由于非輻射復(fù)合減少，動(dòng)態(tài)愈合界面將全無(wú)機(jī) CsPbIBr2太陽(yáng)能電池的效率提高到12.05%，CsPbI2Br電池效率提高到 14.14%，F(xiàn)A0.92MA0.08PbI3電池效率提高到23.37%。動(dòng)態(tài)愈合界面在高溫下的固液相轉(zhuǎn)化導(dǎo)致縱向滲透到鈣鈦礦薄膜體相中，以最大限度地提取電荷，鈍化晶界處的缺陷并抑制離子遷移。此外，在空氣、熱和持續(xù)光照射條件下，穩(wěn)定性顯著增強(qiáng)，為先進(jìn)的鈣鈦礦基光電子學(xué)鋪平了通用策略。
