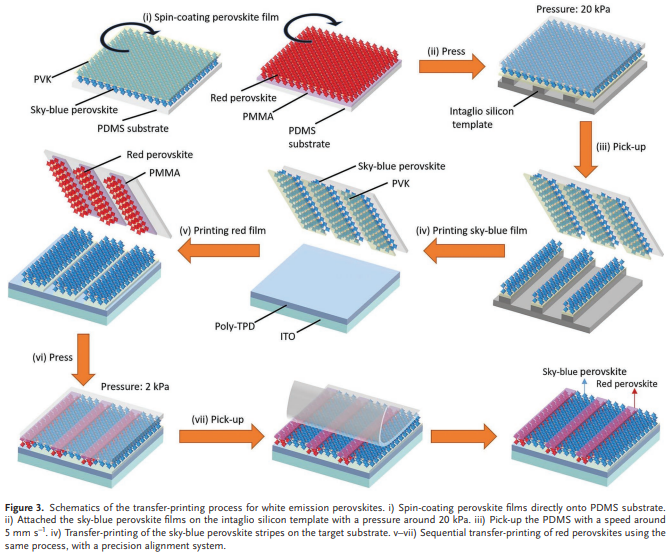

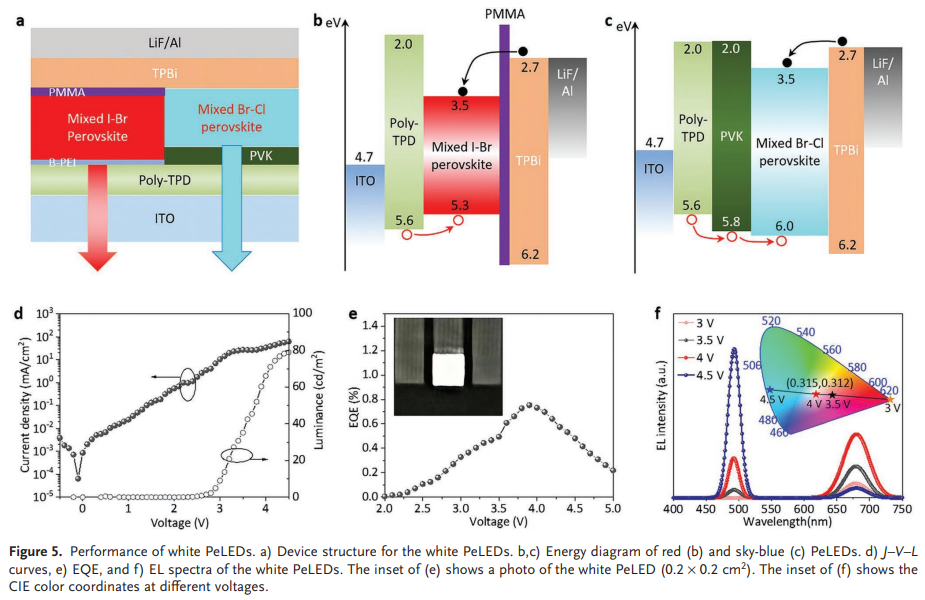

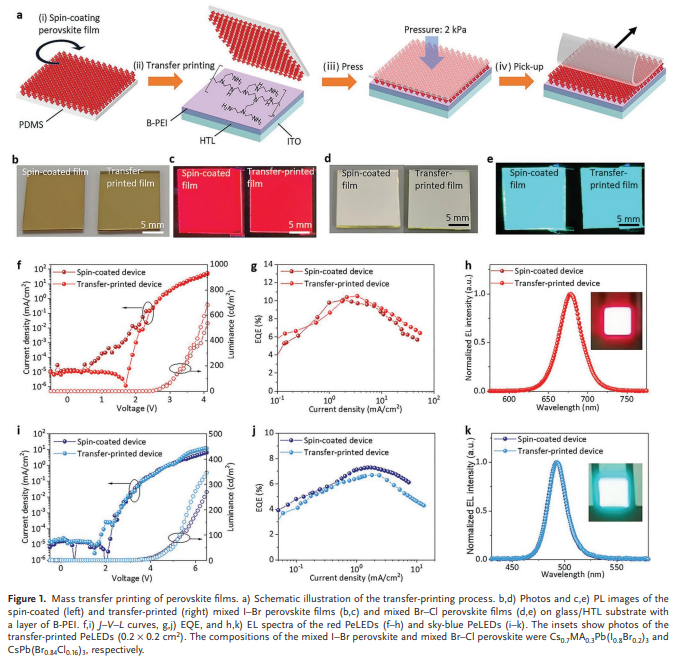

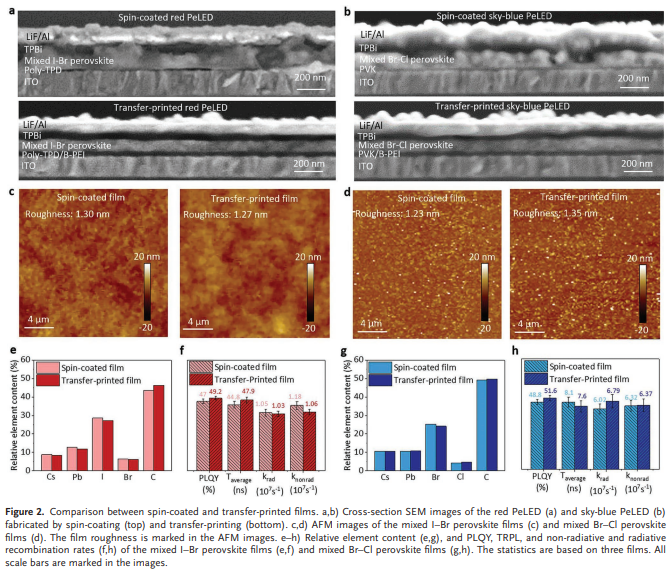

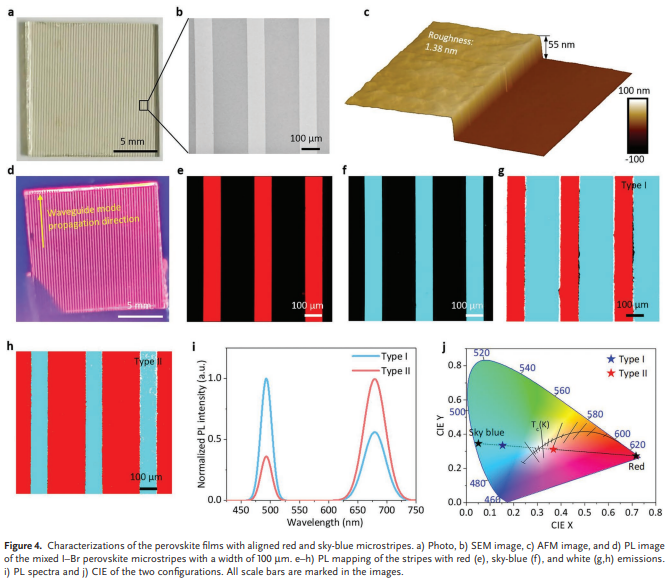

大多數(shù)沉積鈣鈦礦薄膜的方法無法滿足實(shí)際應(yīng)用的多樣化需求，例如在各種類型的基板上沉積薄膜，制作具有不同帶隙的全彩顯示圖案。鑒于此，2022年7月30日中國科學(xué)技術(shù)大學(xué)肖正國團(tuán)隊(duì)及其合作團(tuán)隊(duì)陳濤團(tuán)隊(duì)于AM刊發(fā)鈣鈦礦薄膜和納米結(jié)構(gòu)的轉(zhuǎn)移印刷的研究成果，通過使用超薄支化聚乙烯亞胺作為界面化學(xué)鍵合層，報(bào)道了一種滿足這些要求的鈣鈦礦薄膜和納米結(jié)構(gòu)的穩(wěn)健轉(zhuǎn)移方法。轉(zhuǎn)移印刷的鈣鈦礦薄膜表現(xiàn)出與通過優(yōu)化旋涂方法制備的對(duì)應(yīng)物相當(dāng)?shù)男蚊?、組成、光電特性和器件性能。使用轉(zhuǎn)移印刷薄膜的鈣鈦礦發(fā)光二極管(PeLED)對(duì)于紅光(680 nm)和天藍(lán)光(493 nm)發(fā)射的外部量子效率分別為10.5%和6.7%，這與由旋涂制備的器件差不多。這種強(qiáng)大的轉(zhuǎn)移印刷方法還可以制備分辨率高達(dá)每英寸1270像素的鈣鈦礦微圖案。通過白光PeLED的多次印刷工藝，進(jìn)一步獲得了水平排列的紅色和天藍(lán)色鈣鈦礦微帶。這項(xiàng)工作展示了一種可行的策略，可以在各種基板上制造鈣鈦礦薄膜或微圖案，以用于全彩顯示器、白光LED、激光等的實(shí)際應(yīng)用。
