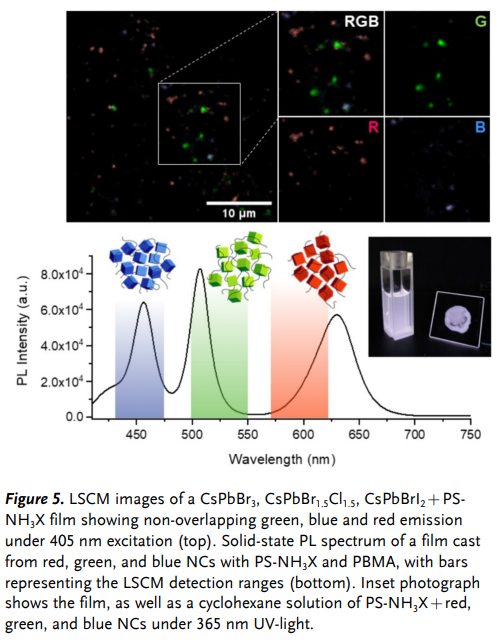

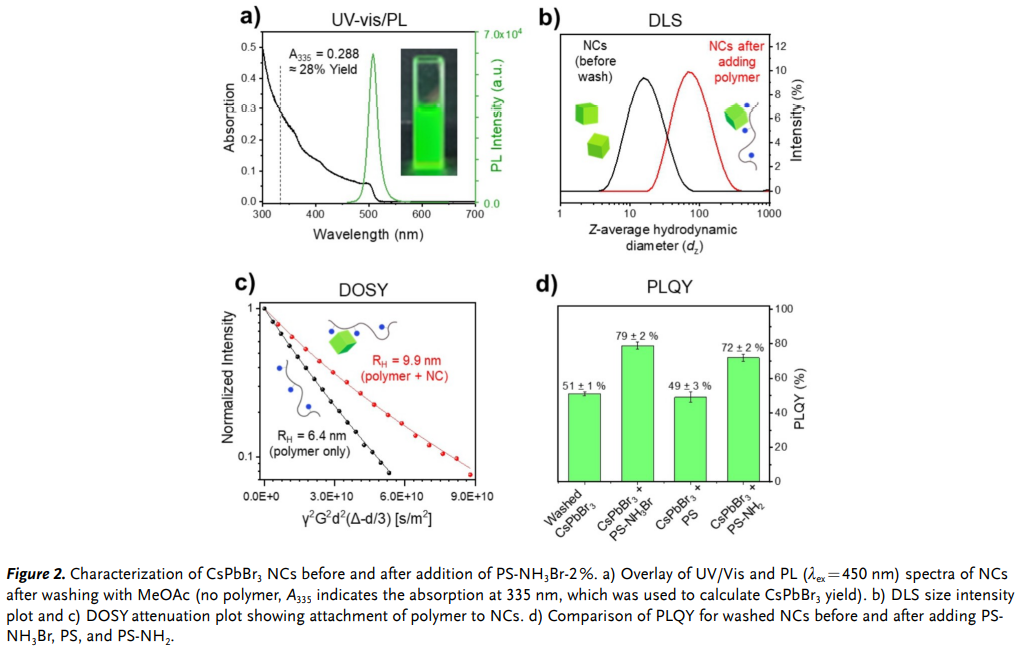

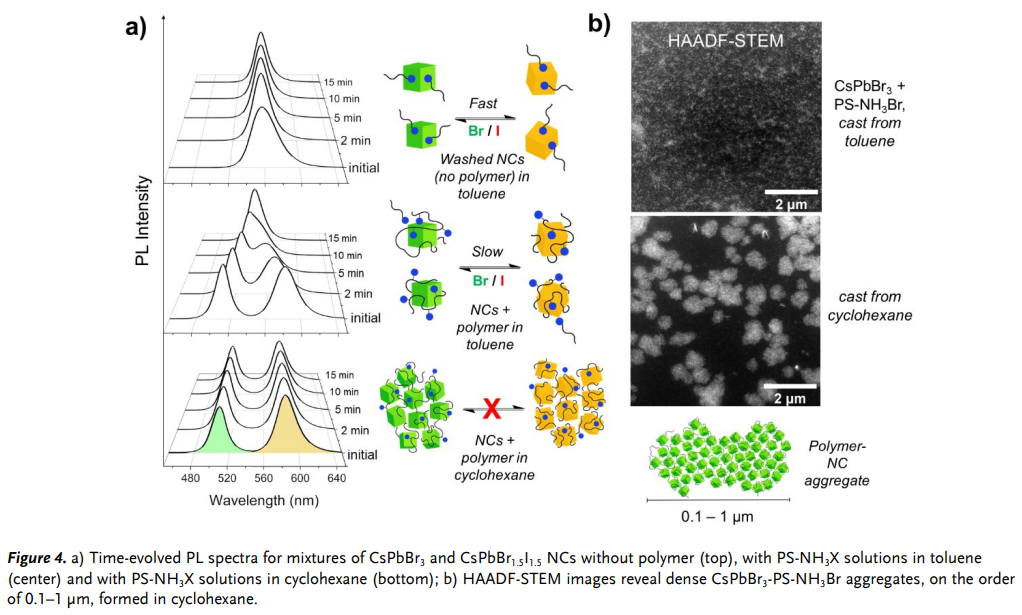

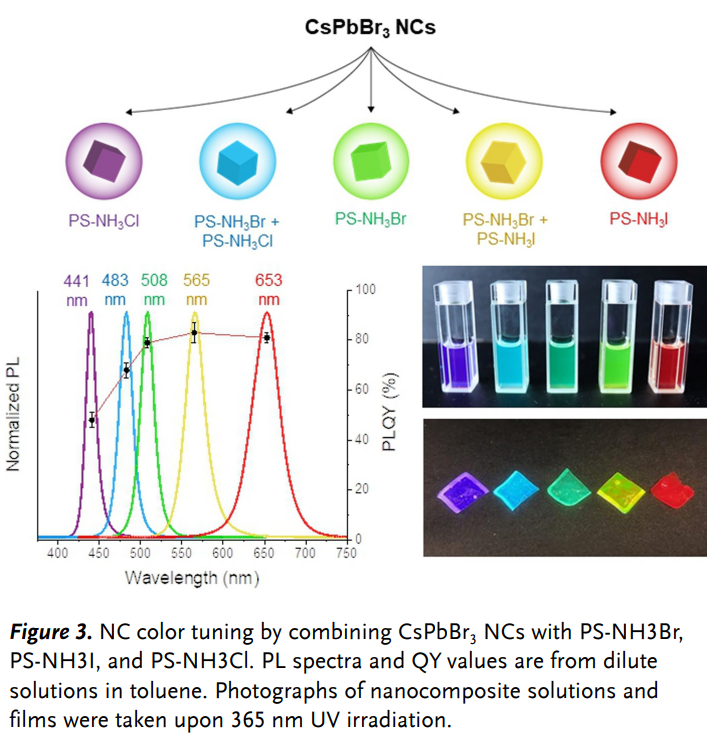

全無機銫鹵化鉛鈣鈦礦納米晶體（CsPbX3 NCs，其中 X=Cl、Br 和/或 I）的合成后陰離子交換提供了一種快速且簡單的方法來調(diào)整其帶隙和光致發(fā)光發(fā)射波長。鑒于此，2022年8月4日馬薩諸塞大學Todd Emrick團隊于Angew刊發(fā)聚苯乙烯基大分子鹵化銨用于鈣鈦礦納米晶體的顏色調(diào)節(jié)和交換動力學的研究成果，報告了由鹵化物離子大分子源引起的CsPbX3 納米晶體的色移，特別是使用具有鹵化銨的聚苯乙烯作為懸垂基團。這種將新鹵化物引入鈣鈦礦納米晶體的策略使鈣鈦礦-聚合物雜化材料成為溶液、薄膜或自由流動的粉末。鹵化物交換納米晶體產(chǎn)品的光譜測量顯示，在可見光譜范圍內(nèi)具有高光致發(fā)光量子產(chǎn)率，交換動力學可根據(jù)溶液環(huán)境進行調(diào)節(jié)，表明聚合抑制交換過程可提供獲得多色溶液和薄膜的途徑。
