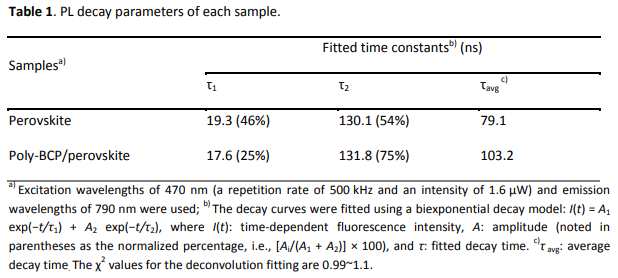

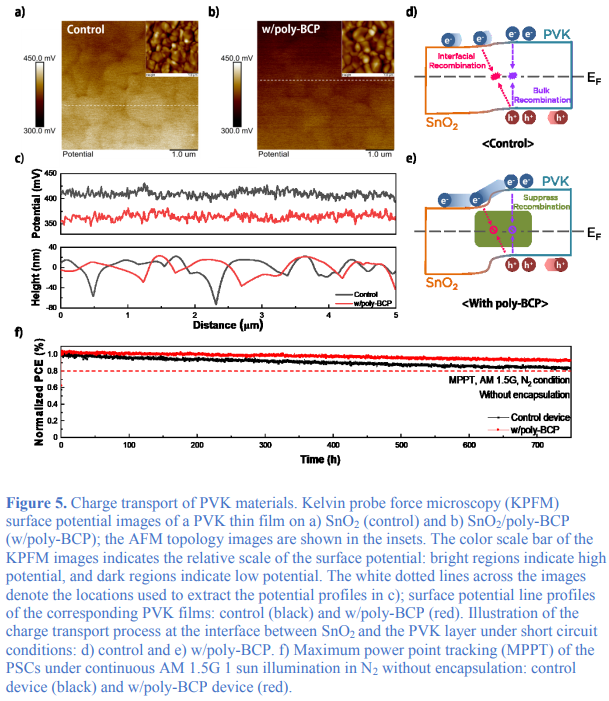

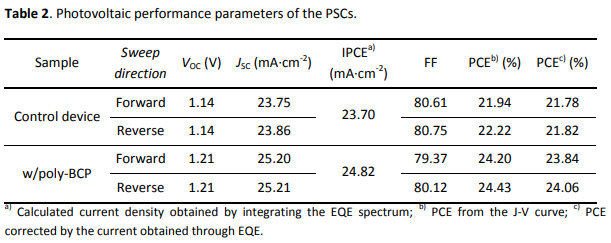

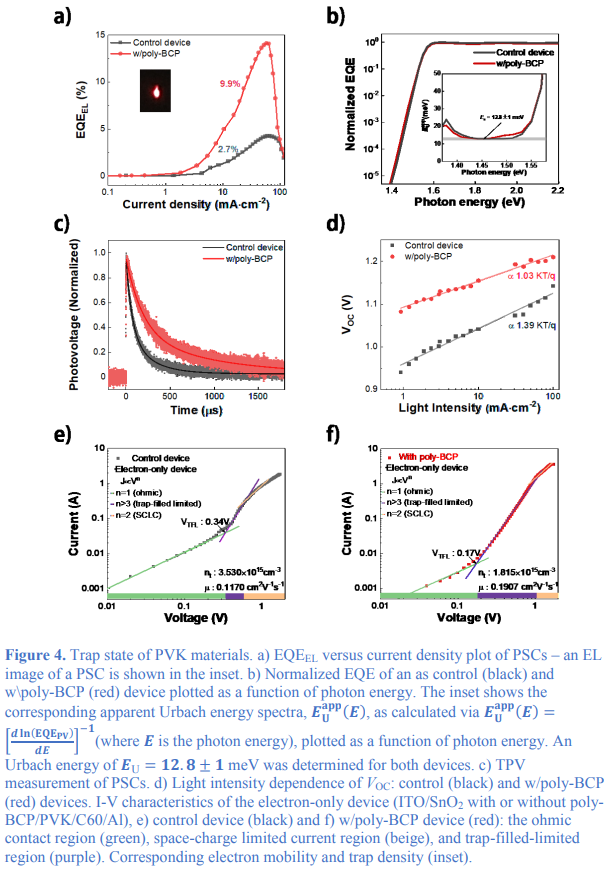

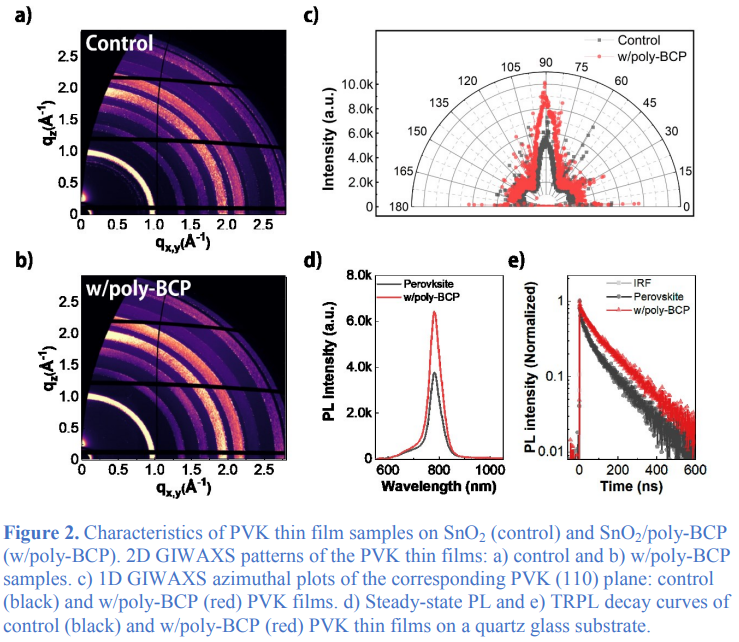

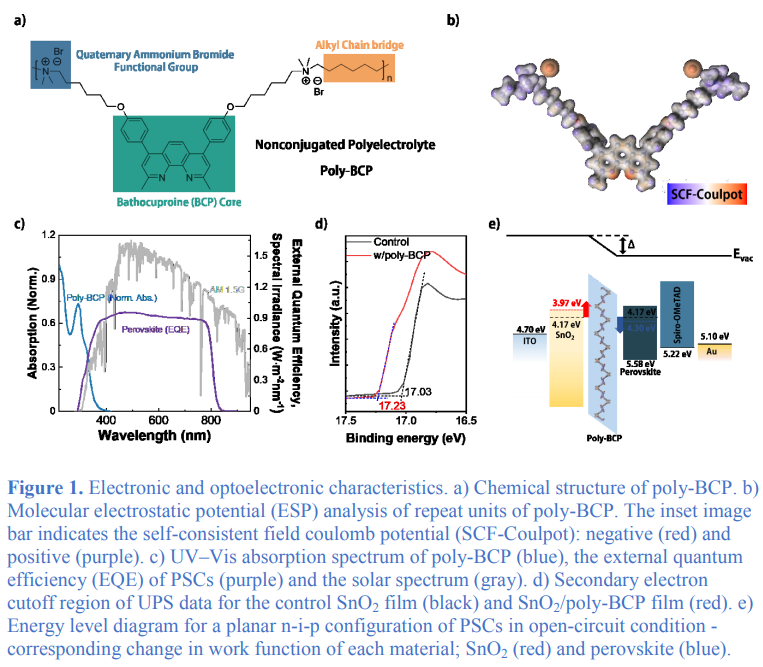

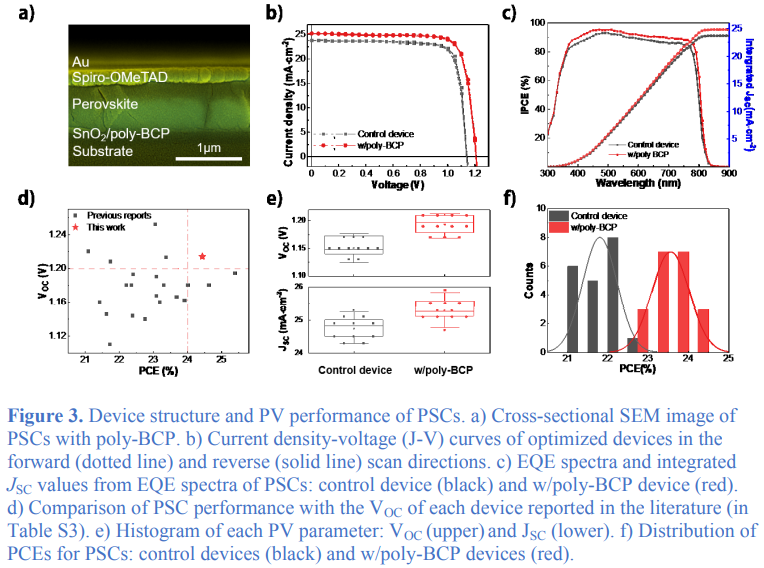

抑制有機(jī)金屬鹵化物鈣鈦礦和電荷傳輸層之間界面的非輻射復(fù)合對(duì)于提高鈣鈦礦太陽能電池的效率和穩(wěn)定性至關(guān)重要。鑒于此，2022年8月27日韓國(guó)光州科技學(xué)院Heejoo Kim&Kwanghee Lee團(tuán)隊(duì)及其合作團(tuán)隊(duì)釜山國(guó)立大學(xué)Hongsuk Suh團(tuán)隊(duì)于AM刊發(fā)通過雙面鈍化層實(shí)現(xiàn)高效穩(wěn)定的鈣鈦礦太陽能電池，具有超過1.2 V的高開路電壓的研究成果，合成了一種新的基于浴銅素(BCP)的非共軛聚電解質(zhì)(poly-BCP)，并將其作為氧化錫(SnO2)電荷傳輸層和鈣鈦礦吸收劑之間的“雙面鈍化層”引入。Poly-BCP通過鈍化SnO2側(cè)的氧空位缺陷并同時(shí)清除另一側(cè)鈣鈦礦的離子缺陷，顯著抑制了體和界面的非輻射復(fù)合。因此，具有poly-BCP的鈣鈦礦太陽能電池表現(xiàn)出24.4%的高功率轉(zhuǎn)換效率和1.21 V的高開路電壓，同時(shí)降低了電壓損耗（鈣鈦礦帶隙為1.56 eV）。未封裝的鈣鈦礦太陽能電池還顯示出優(yōu)異的長(zhǎng)期穩(wěn)定性，在氮?dú)夂痛髿鈮簵l件下連續(xù)1個(gè)太陽照射下700小時(shí)后仍保留93%的初始效率。
