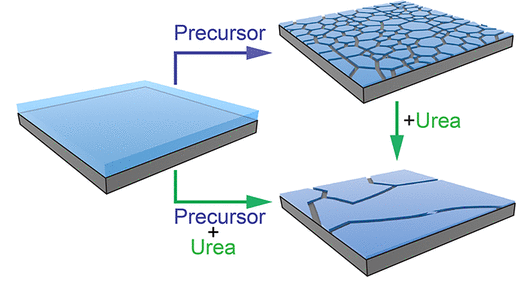

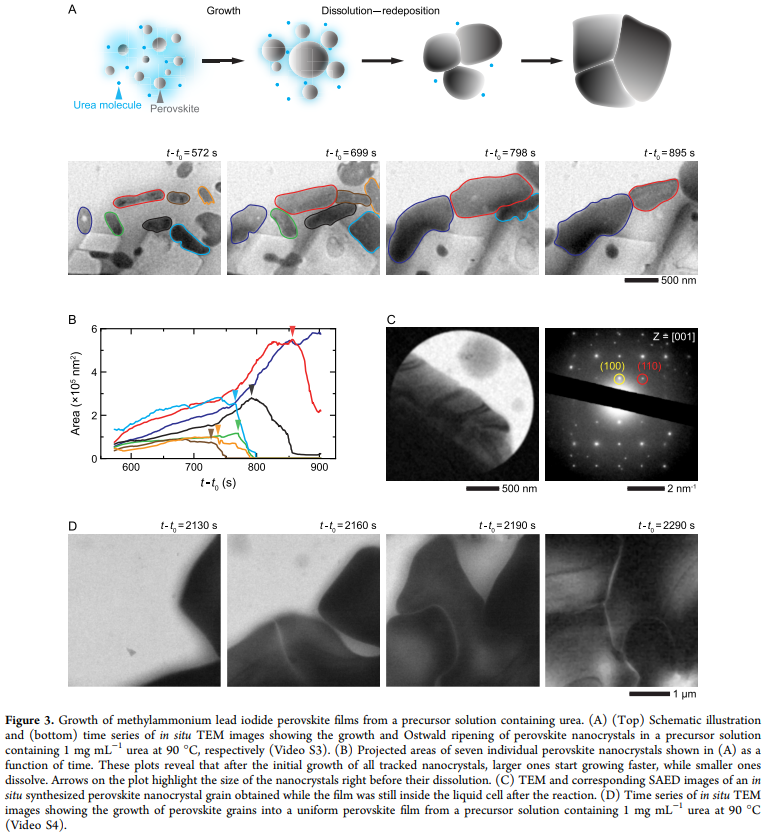

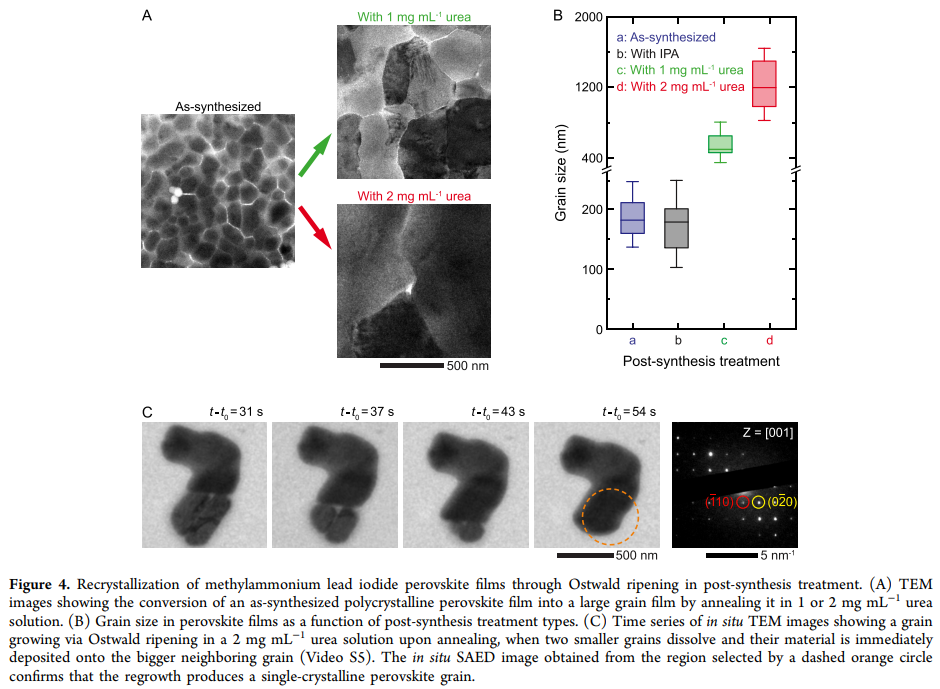

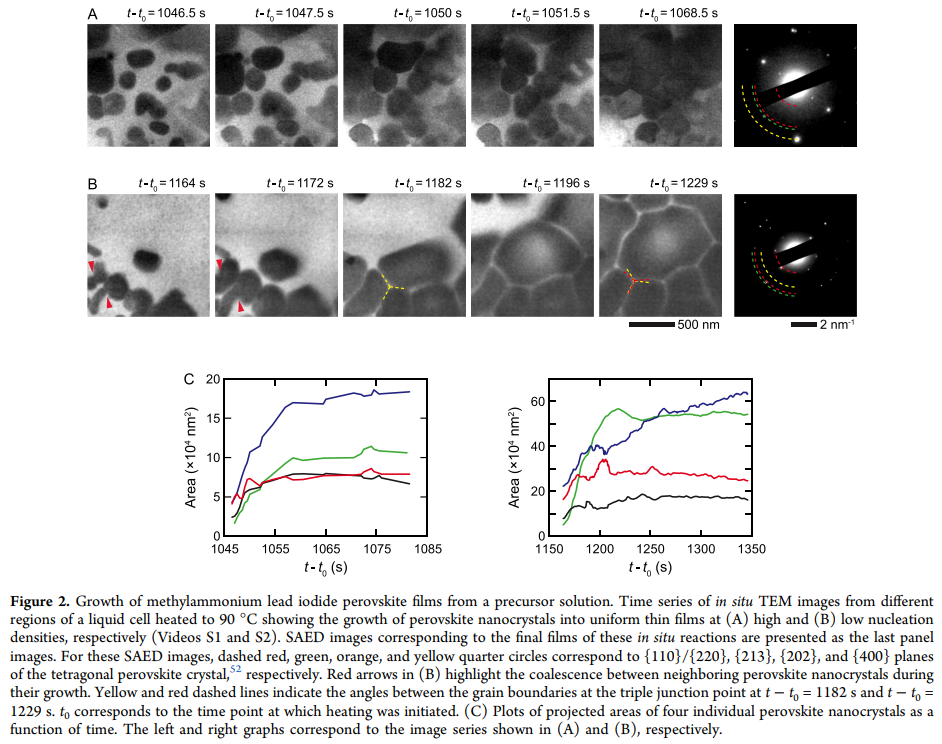

有機-無機金屬鹵化物鈣鈦礦薄膜因其優(yōu)異的光電性能而成為光電器件的潛在候選材料。這些器件的性能取決于鈣鈦礦薄膜的質(zhì)量，由它們的晶粒尺寸、結(jié)晶度和無針孔定義。雖然基于溶液的處理是生產(chǎn)這些薄膜的最具成本效益和可擴展性的方法，但工藝參數(shù)對薄膜質(zhì)量和這些工藝的納米級細(xì)節(jié)的影響尚不清楚。具體而言，尚不清楚鈣鈦礦如何從液態(tài)前體生長形成固相納米晶體，以及這些納米晶體如何排列形成均勻的薄膜。鑒于此，2022年9月21日新加坡國立大學(xué)Utkur Mirsaidov團(tuán)隊于JACS刊發(fā)有機-無機金屬鹵化物鈣鈦礦薄膜的生長動力學(xué)的研究成果，使用液相透射電子顯微鏡 (TEM)，展示了鈣鈦礦納米晶體如何從前體溶液中成核，然后生長并聚結(jié)形成多晶薄膜。此外，展示了添加劑（如尿素）如何通過增加鈣鈦礦溶解度來提高薄膜結(jié)晶度，從而誘導(dǎo)較小晶體溶解并隨后再沉積到較大晶粒上。研究鈣鈦礦薄膜生長的方法為改進(jìn)鈣鈦礦和其他技術(shù)相關(guān)晶體薄膜的合成提供了重要的見解。
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
