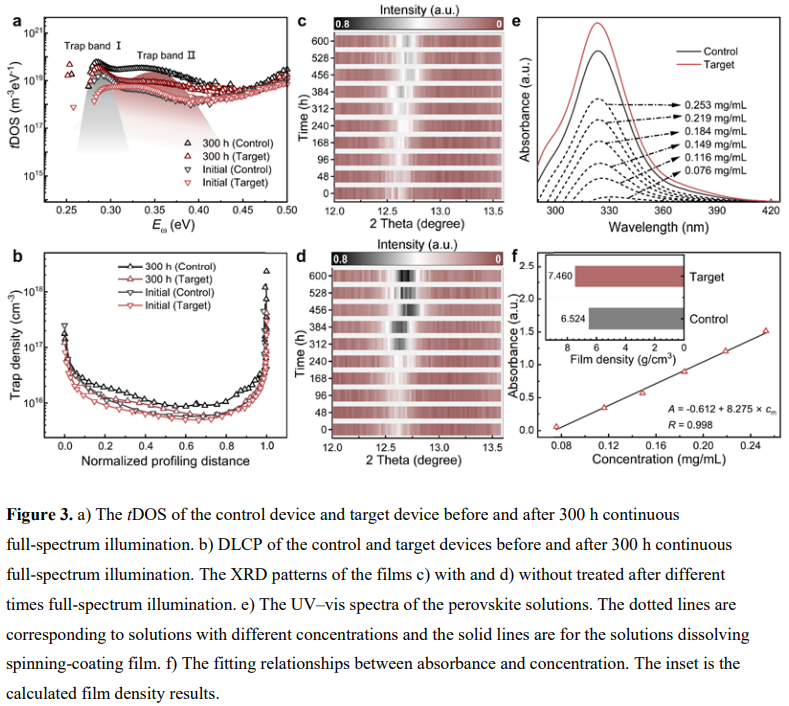

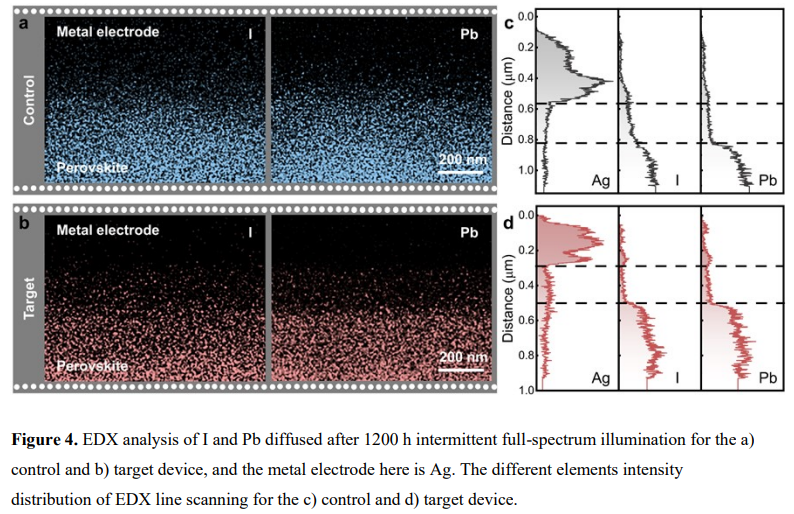

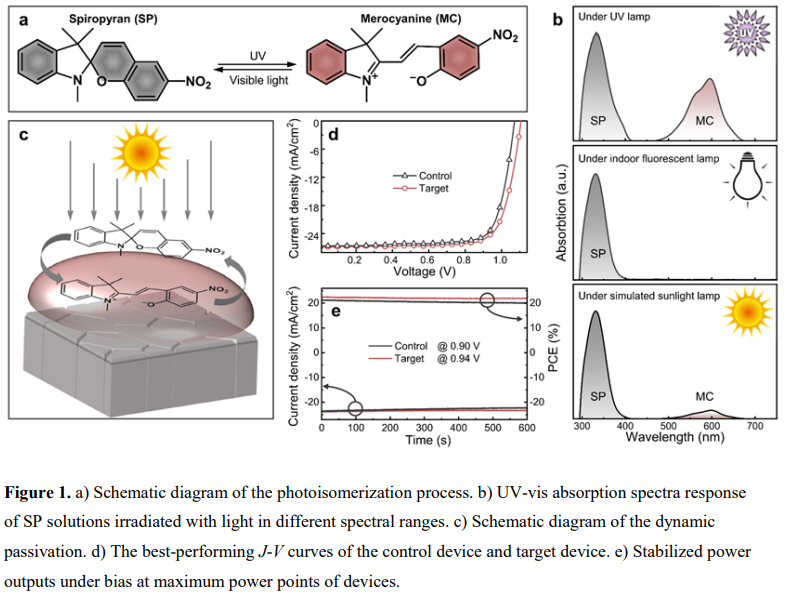

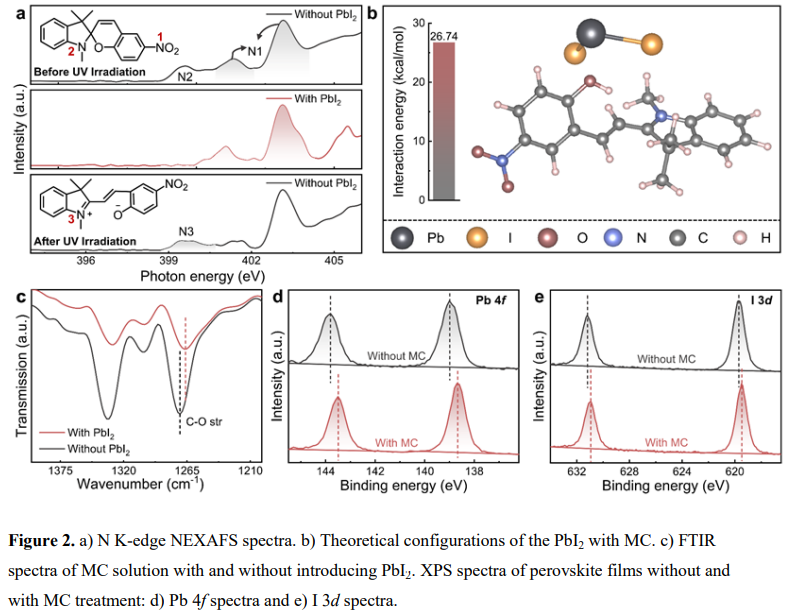

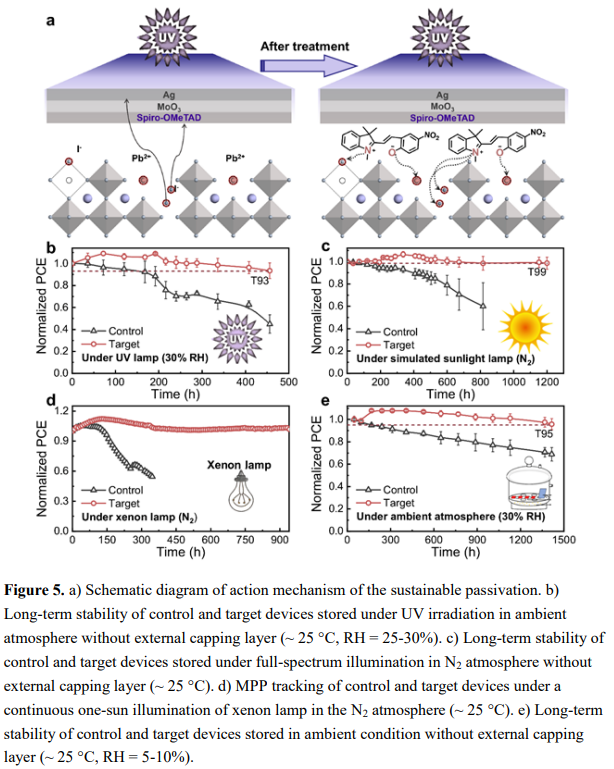

光致缺陷和自由移動的鹵素離子的產(chǎn)生是實時動態(tài)更新的。因此，大多數(shù)報道的策略都是靜態(tài)和短期的，這使得它們在光穩(wěn)定性方面的改進(jìn)非常有限。因此，尋找新的鈍化策略來匹配缺陷產(chǎn)生的動態(tài)特性是非常緊迫的。如果沒有新產(chǎn)生的缺陷，鈍化分子應(yīng)該存在于不會成為缺陷產(chǎn)生起始位點的構(gòu)型中。隨著新產(chǎn)生的缺陷，鈍化分子應(yīng)該轉(zhuǎn)移到擁有鈍化位點的其它配置中。鑒于此，2022年10月3日蘇州大學(xué)王照奎團(tuán)隊于AM刊發(fā)光觸發(fā)可持續(xù)缺陷鈍化穩(wěn)定鈣鈦礦太陽能電池的研究成果，采用了經(jīng)典的光異構(gòu)分子螺吡喃，其前后異構(gòu)形式滿足兩種不同構(gòu)型的要求，以實現(xiàn)在后續(xù)操作過程中一旦出現(xiàn)光致缺陷時的狀態(tài)轉(zhuǎn)換和連續(xù)更新缺陷的動態(tài)捕獲。因此，螺吡喃作為光觸發(fā)和自愈的可持續(xù)鈍化位點，實現(xiàn)了持續(xù)的缺陷修復(fù)。在紫外光照下老化456小時和在全光譜光照下老化1200小時后，目標(biāo)器件分別保持了93%和99%的初始功率轉(zhuǎn)換效率。這項工作提供了一種可持續(xù)鈍化策略的新概念，以實現(xiàn)鈣鈦礦光伏器件中的連續(xù)缺陷鈍化和薄膜修復(fù)。
