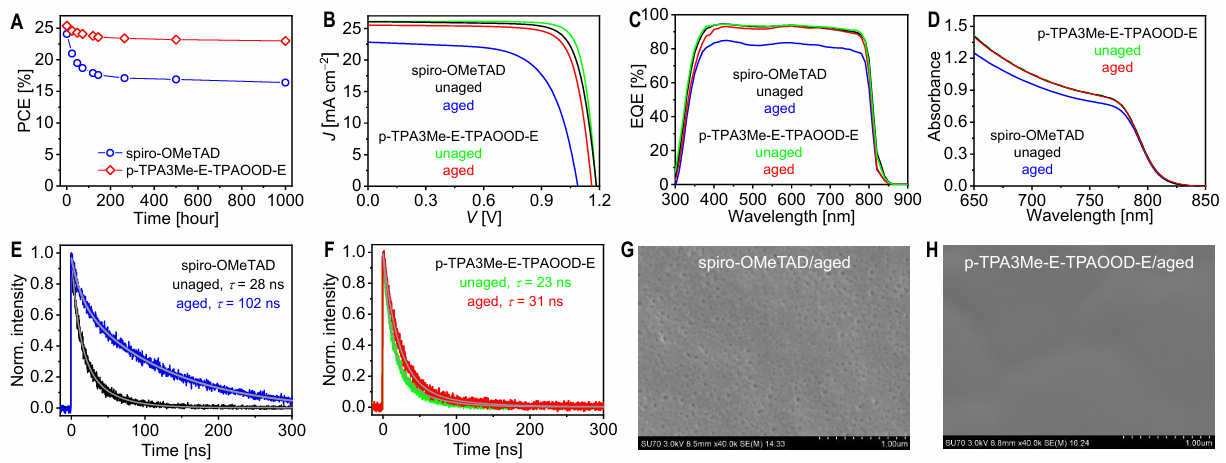

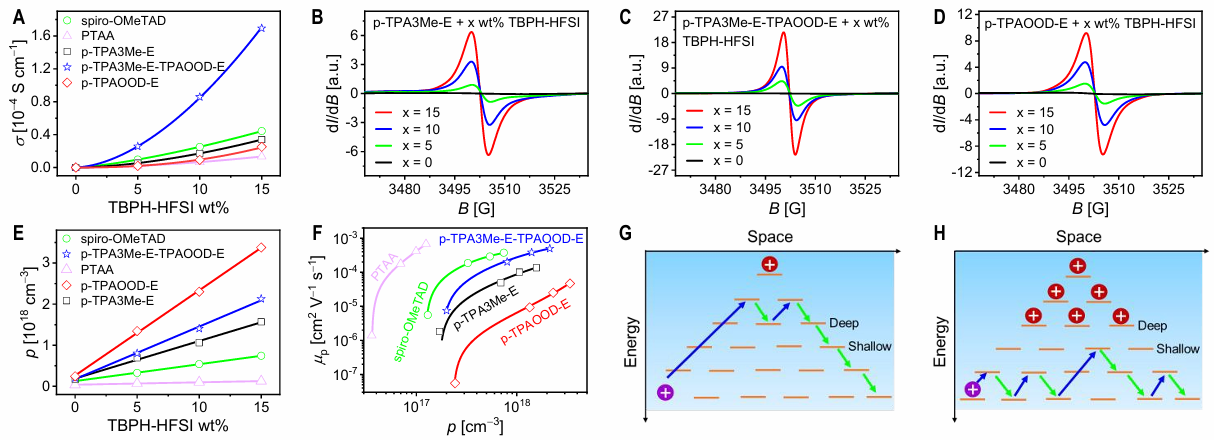

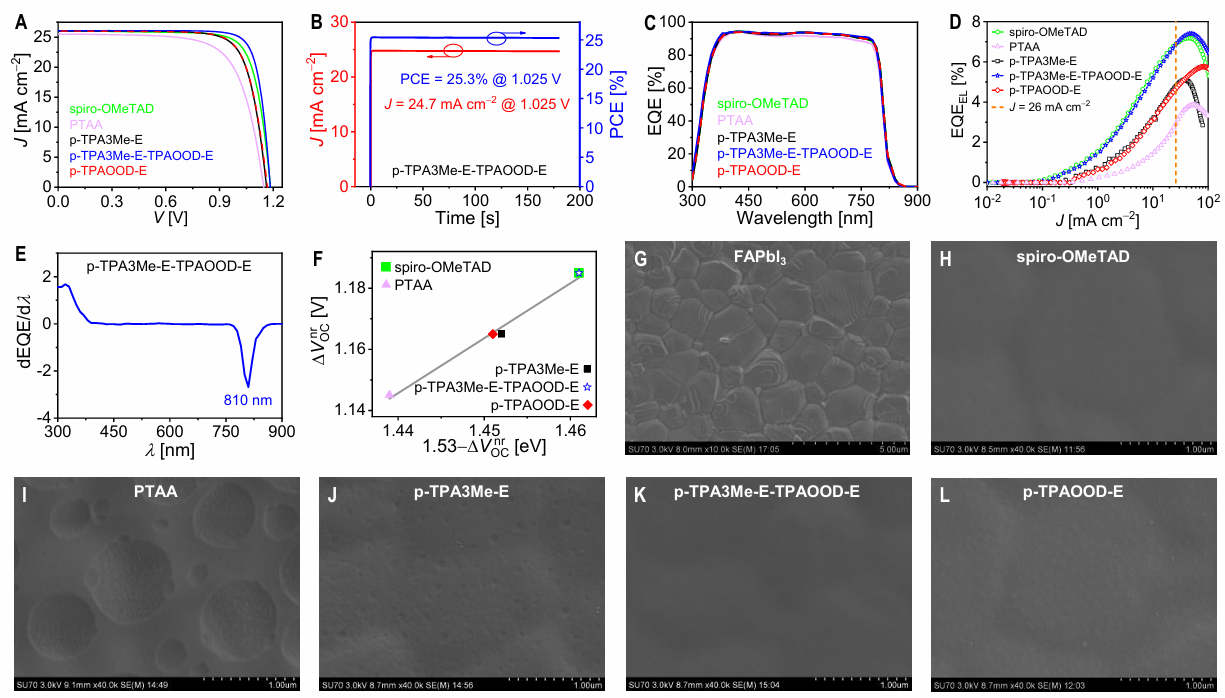

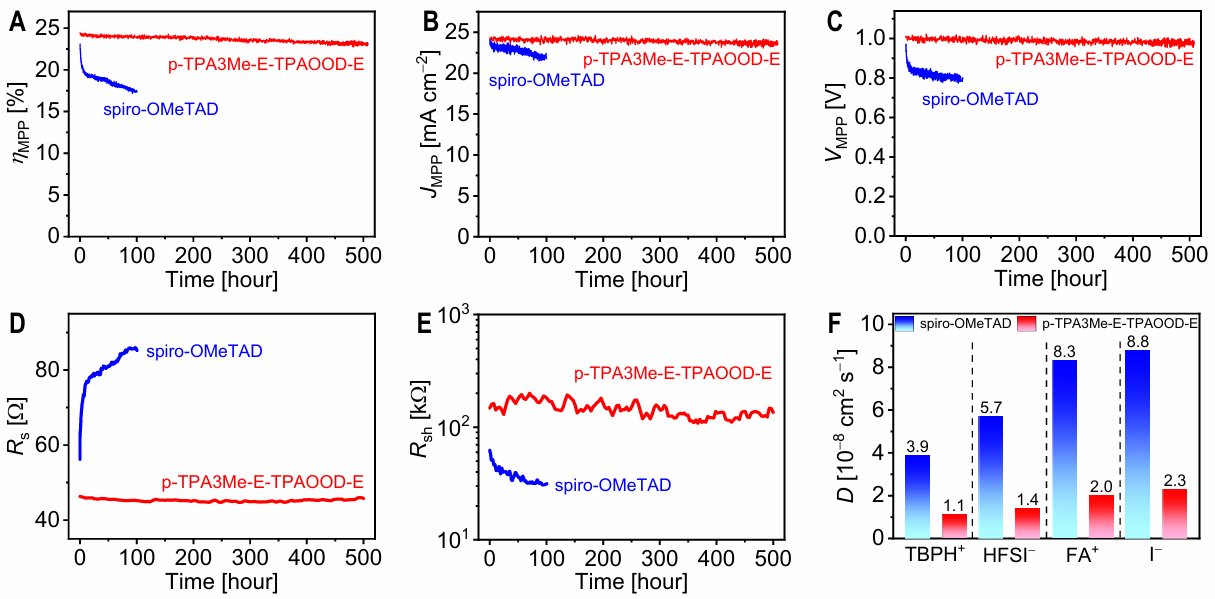

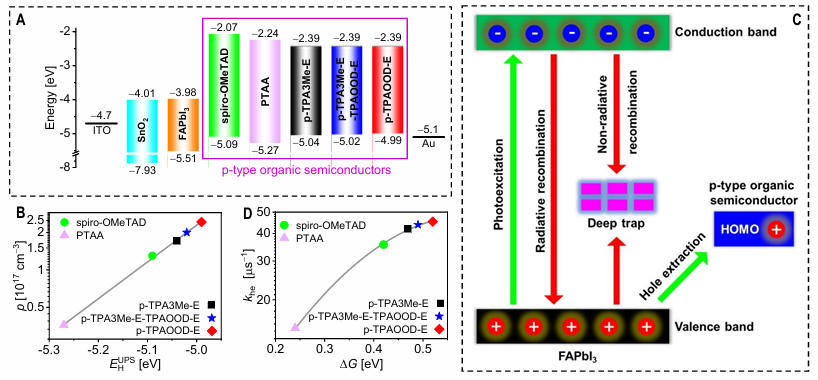

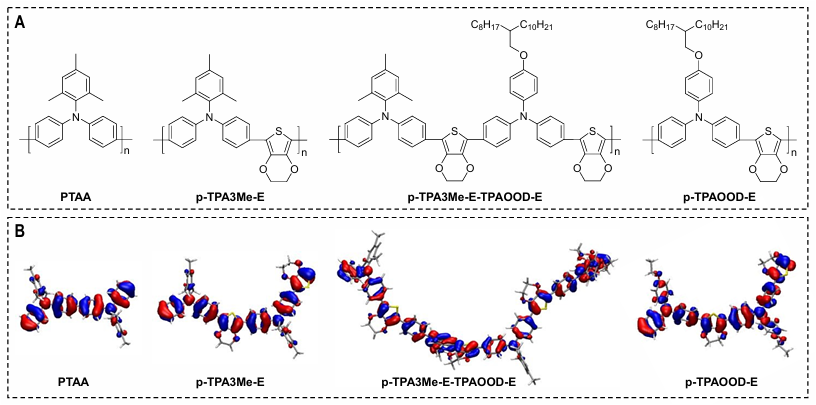

開發(fā)具有優(yōu)異品質(zhì)因素（例如能級、空穴傳輸和機械性能）的經(jīng)濟高效的p型聚合物半導體對于提高正式鈣鈦礦太陽能電池的性能至關重要。鑒于此，2024年11月26日浙江大學Niansheng Xu&Yaohang Cai&王鵬于EES刊發(fā)三苯胺-乙烯二氧噻吩共聚物用于鈣鈦礦太陽能電池：取代基類型和交替的影響的研究成果，通過直接芳基化縮聚合成了三種三苯胺-乙烯二氧噻吩交替共聚物。第一種聚合物在非主鏈苯環(huán)上具有三個甲基，第二種聚合物具有一個2-辛基十二烷氧基，第三種聚合物包含半個三甲基和半個2-辛基十二烷氧基的組合。這些取代基的變化和組合導致分子量、玻璃化轉(zhuǎn)變溫度、最高占據(jù)分子軌道能級和薄膜形態(tài)的差異。與僅具有一種取代基的參考聚合物相比，不同取代基的協(xié)同使用導致聚合物半導體復合薄膜具有更平滑的形貌和更高的電導率。利用這種獨特的取代p型聚合物半導體，制造了平均功率轉(zhuǎn)換效率為25.4%的鈣鈦礦太陽能電池。這些電池在85 ℃熱儲存和 45 ℃的運行條件下表現(xiàn)出優(yōu)異的穩(wěn)定性。
