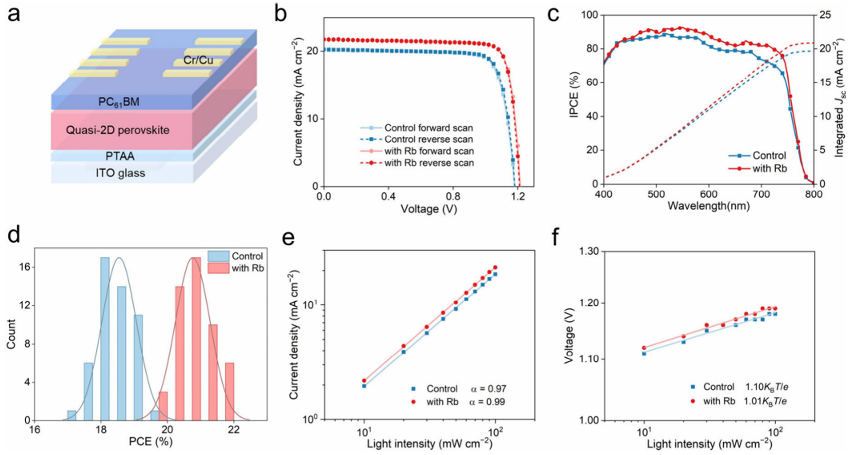

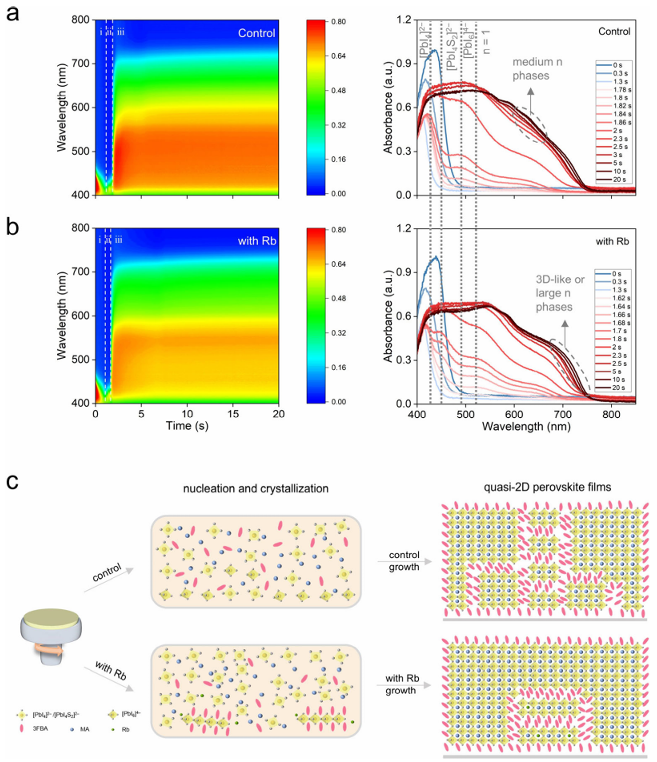

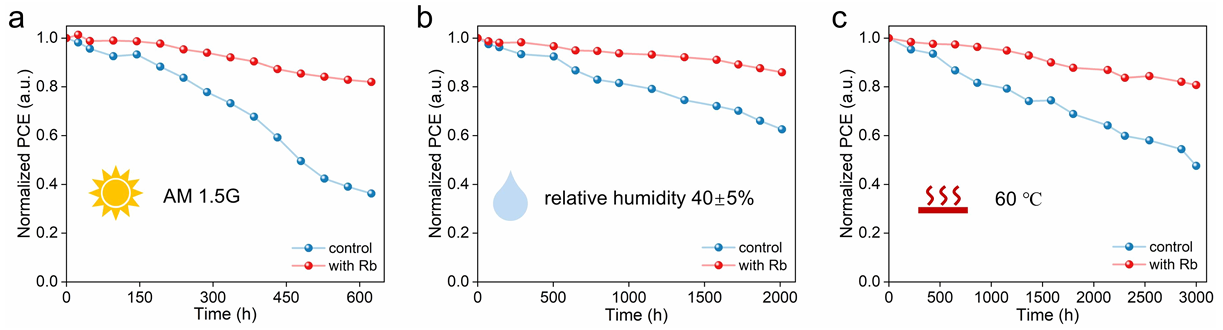

準(zhǔn)二維鈣鈦礦以其多樣化的配方和環(huán)境穩(wěn)定性而聞名。然而，溶液加工的準(zhǔn)二維鈣鈦礦通常表現(xiàn)出固有的多量子阱結(jié)構(gòu)和寬相分布，限制了它們?cè)诠夥鼞?yīng)用中的效率。鑒于此，2024年11月26日南京工業(yè)大學(xué)李仁志&王建浦&香港中文大學(xué)Rong Yang于ACS Energy Letters刊發(fā)銣誘導(dǎo)相位調(diào)節(jié)用于高性能準(zhǔn)二維鈣鈦礦太陽(yáng)能電池的研究成果，研究證明，摻入銣離子可以通過(guò)在初始結(jié)晶階段加速n=1 二維鈣鈦礦相的形成，有效地縮小準(zhǔn)二維鈣鈦礦中的相分布。這導(dǎo)致剩余的游離有機(jī)間隔陽(yáng)離子減少，進(jìn)而限制向中n相(n=3, 4) 的轉(zhuǎn)變，并促進(jìn)高質(zhì)量3D類(lèi)或大n鈣鈦礦的形成，最終增強(qiáng)準(zhǔn)二維鈣鈦礦的電荷傳輸。因此，實(shí)現(xiàn)了準(zhǔn)二維鈣鈦礦太陽(yáng)能電池，其冠軍功率轉(zhuǎn)換效率為21.9%。此外，含銣的未封裝器件的熱穩(wěn)定性顯著提高，在連續(xù)60℃應(yīng)力下的T80壽命從1150小時(shí)增加到3000小時(shí)以上。
