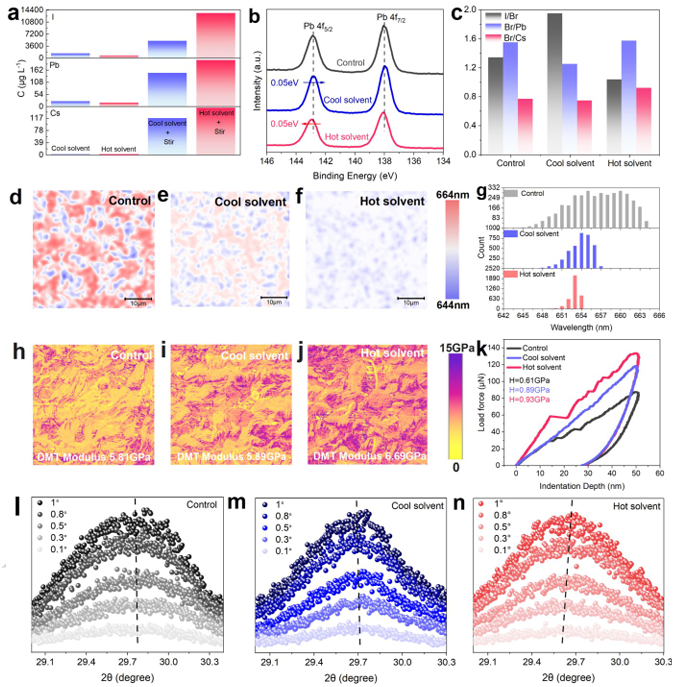

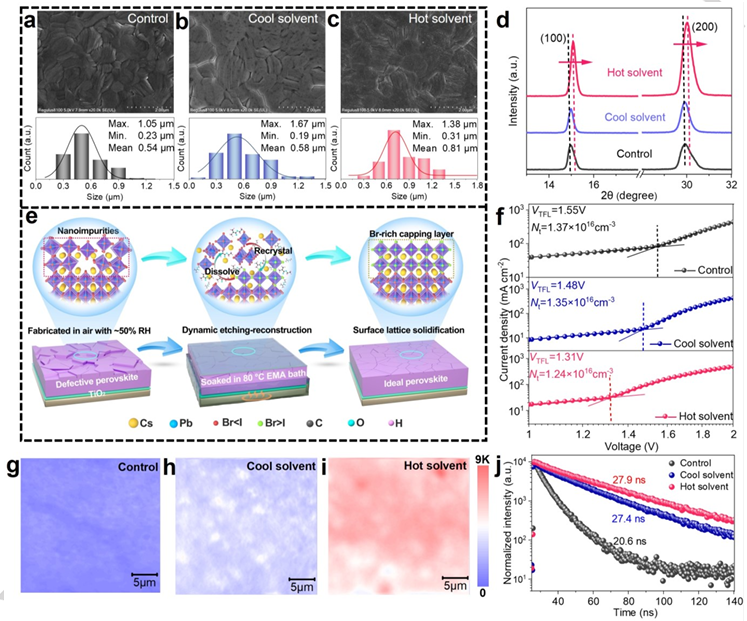

空氣處理的鈣鈦礦太陽能電池對于未來的大規(guī)模制造應(yīng)用是理想的，但水分和氧氣的存在不利于鈣鈦礦結(jié)晶并惡化相穩(wěn)定性，導(dǎo)致形成大量有缺陷的納米雜質(zhì)，特別是在脆弱的上表面。鑒于此，2024年11月22日山東科技大學(xué)唐群委&段加龍于Angew刊發(fā)通過表面晶格蝕刻重建高效太陽能電池，使空氣處理的鈣鈦礦薄膜具有競爭力的研究成果，提出了一種策略，通過在高溫下將空氣制造的鈣鈦礦薄膜浸泡在低極性有機(jī)酯中，觸發(fā)原位動(dòng)態(tài)表面晶格分解和重建過程，同時(shí)去除表面缺陷層和固化表面。分子動(dòng)力學(xué)模擬和實(shí)驗(yàn)結(jié)果表明，無機(jī)CsPbI2Br鈣鈦礦首先溶解，然后由于弱溶解度和高溫誘導(dǎo)退火過程之間的平衡，富Br相在固-液界面處重結(jié)晶，從而硬化了軟表面和釋放晶格拉應(yīng)力，有利于最大限度地減少界面復(fù)合并提高結(jié)構(gòu)穩(wěn)定性。因此，我們在完全空氣中制備了碳基CsPbI2Br器件，無需精確控制濕度，實(shí)現(xiàn)了15.37%的冠軍效率，并對嚴(yán)酷的攻擊者具有出色的抵抗力。這種方法為克服先進(jìn)的鈣鈦礦光電器件的加工條件限制提供了一條有前途的途徑。
