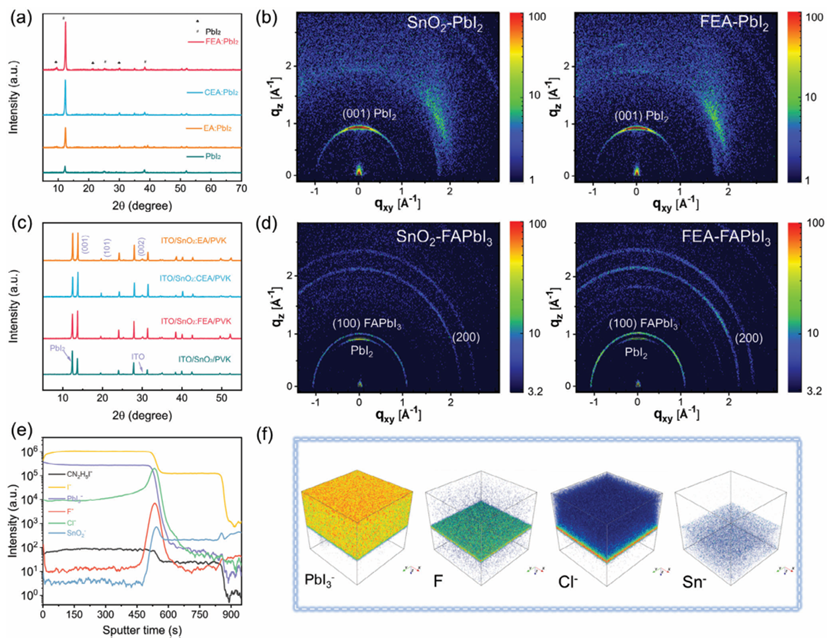

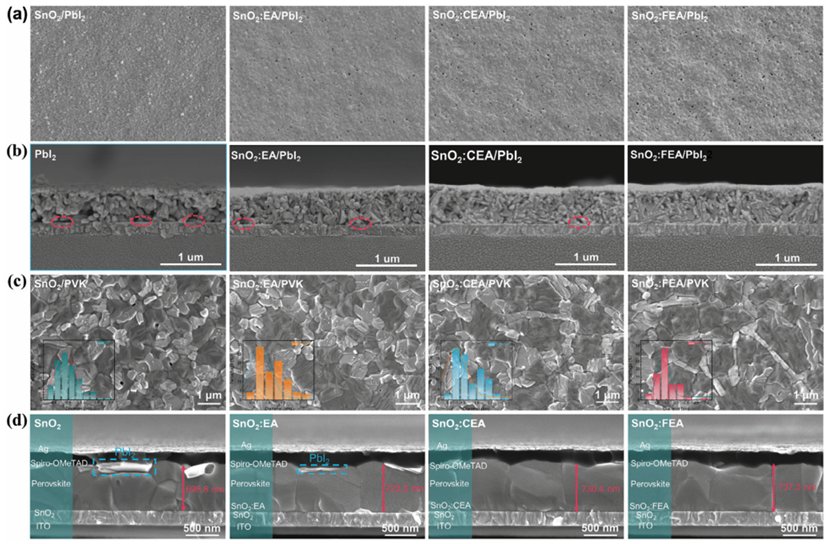

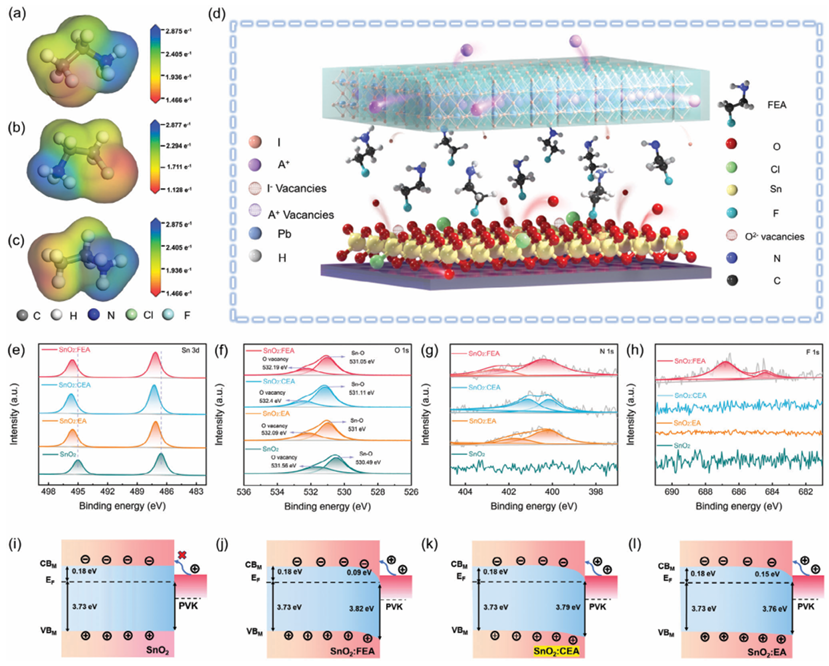

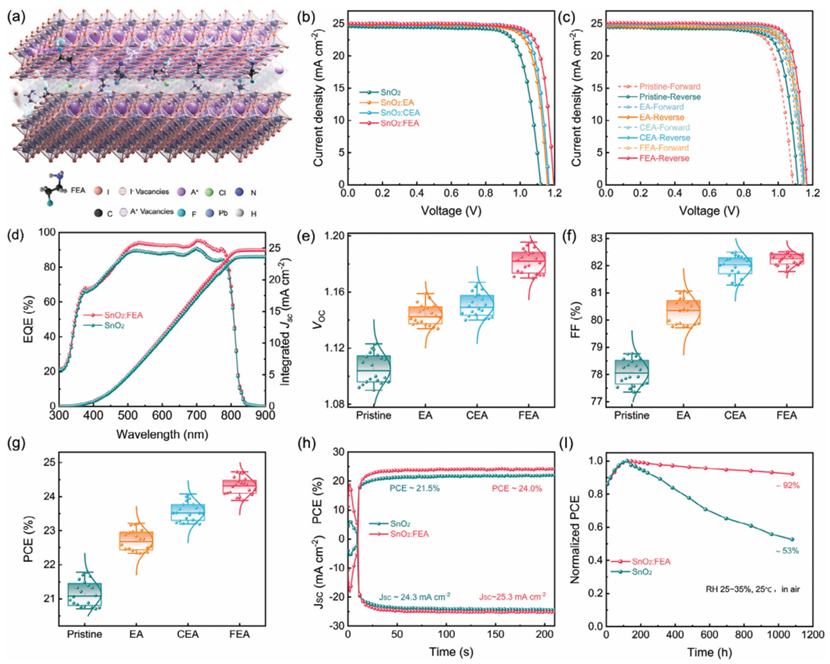

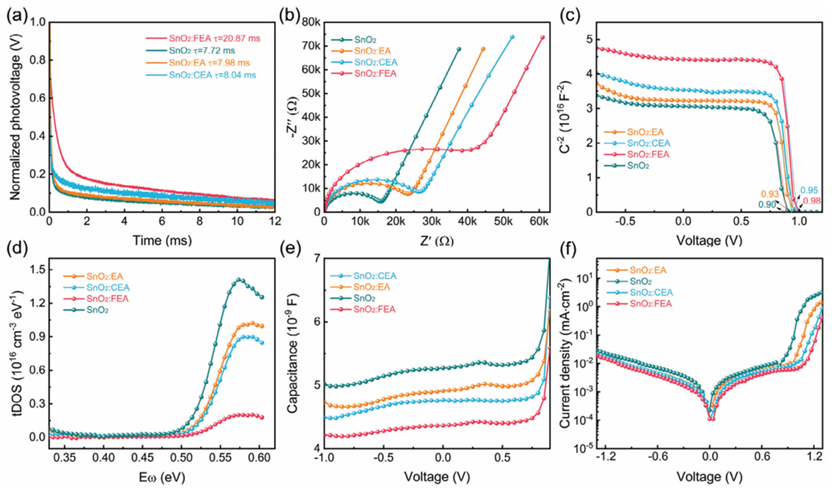

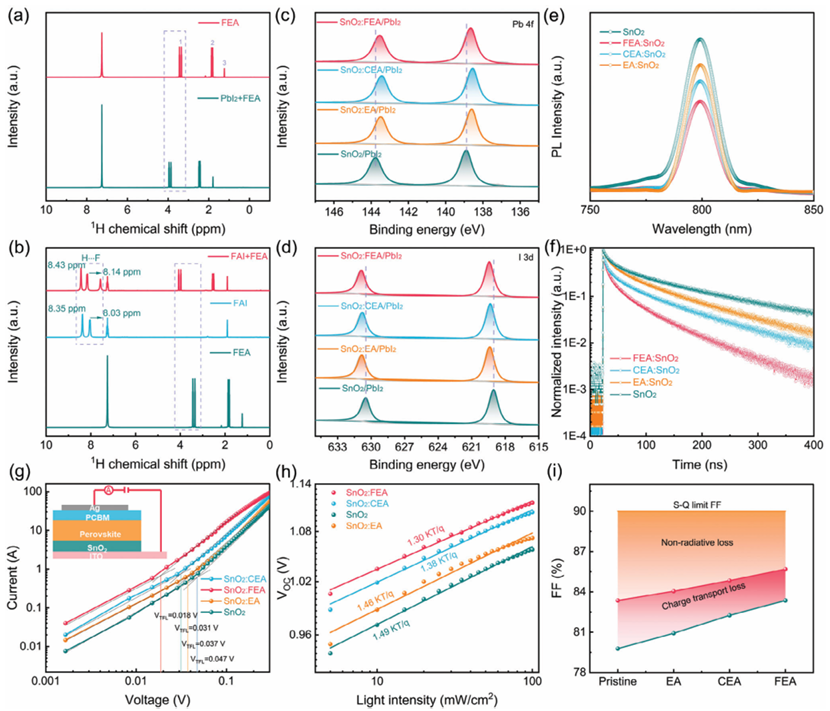

界面工程已成為優(yōu)化鈣鈦礦太陽能電池中載流子動力學(xué)的有效策略，而調(diào)制器的設(shè)計(jì)對改善界面效應(yīng)起著至關(guān)重要的作用。鑒于此，2025年1月2日華僑大學(xué)吳季懷于AFM刊發(fā)鹵化乙胺鹽酸鹽調(diào)節(jié)促進(jìn)鈣鈦礦太陽能電池中開路電壓達(dá)到1.19 V的研究成果，鹵代乙胺鹽酸鹽（XEA），例如2-氟乙胺鹽酸鹽（FEA）、2-氯乙胺鹽酸鹽（CEA）或乙胺鹽酸鹽（EA），被摻入鈣鈦礦層和SnO2電子傳輸層之間的埋底界面中，以輔助晶體生長、調(diào)節(jié)能級和鈍化缺陷。預(yù)埋的XEA與PbI2相互作用形成2D中間相。中間相輔助外延鈣鈦礦的生長動力學(xué)和取向，從而得到具有更大晶粒和更高致密性的均勻鈣鈦礦薄膜，有效減少埋底界面處過量PbI2引起的缺陷。XEA上的NH₃⁺陽離子和X^?陰離子填充并協(xié)調(diào)空位，鈍化SnO2和鈣鈦礦中的缺陷。同時，XEA的引入調(diào)整了鈣鈦礦層和電子傳輸層之間的能量匹配，補(bǔ)償了埋層界面處的能量損失。因此，FEA改性器件的功率轉(zhuǎn)換效率為24.7%，具有1.19 V的超高開路電壓和出色的穩(wěn)定性。
