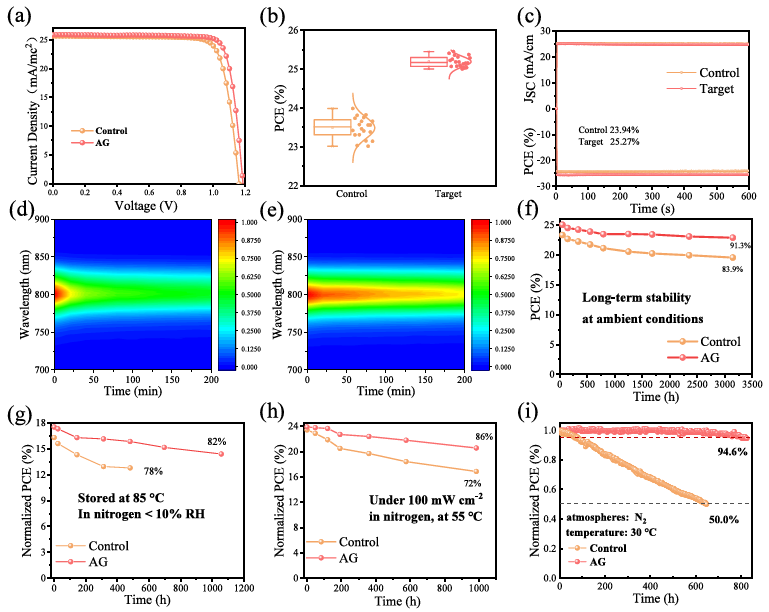

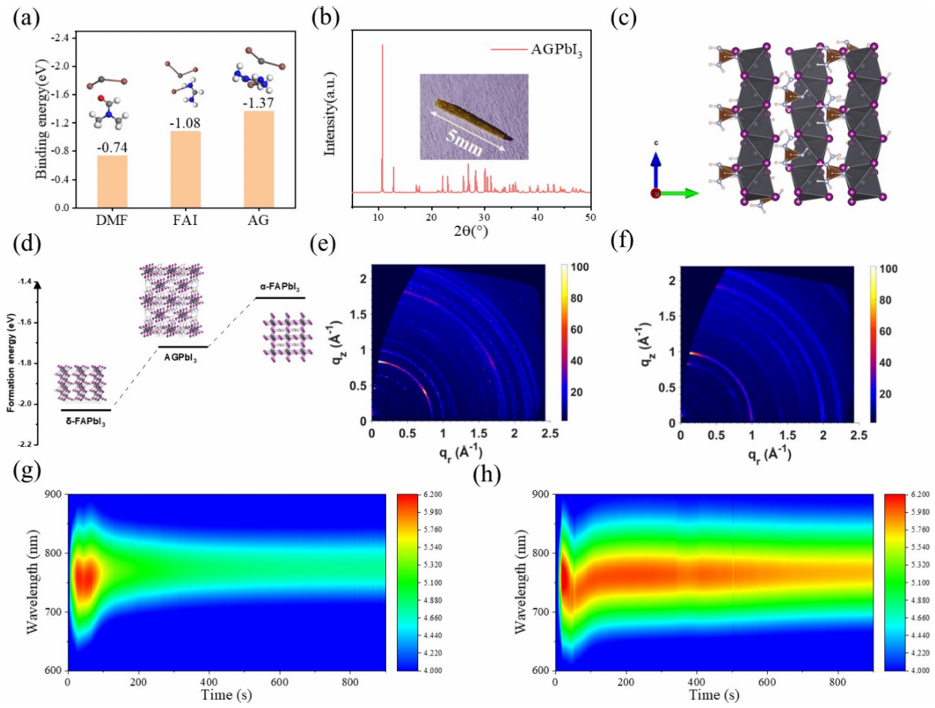

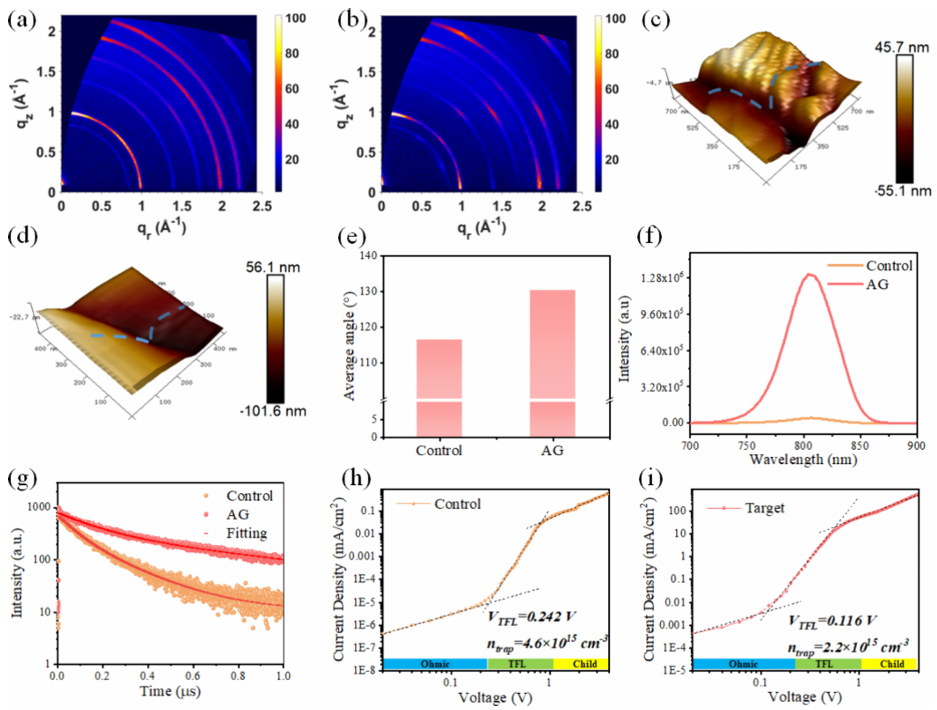

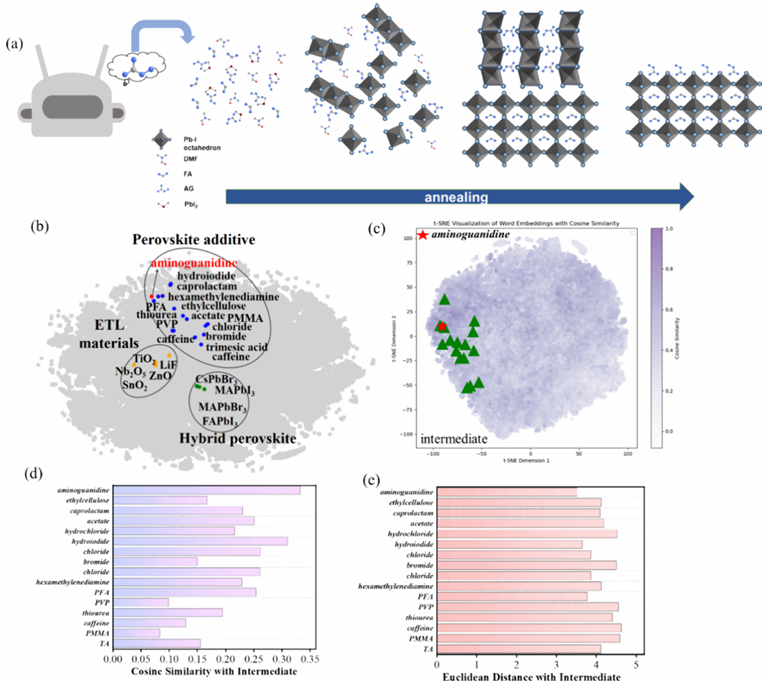

近年來(lái)，鈣鈦礦太陽(yáng)能電池作為下一代光伏技術(shù)的主要候選材料而備受關(guān)注。確保鈣鈦礦的結(jié)構(gòu)穩(wěn)定性對(duì)于這些器件的運(yùn)行可靠性至關(guān)重要。然而，甲脒基鈣鈦礦的非光活性黃色相(δ-FAPbI3)在熱力學(xué)上更有利，因此在結(jié)晶過(guò)程中很難獲得純?chǔ)料?。鑒于此，2024年12月30日南京信息工程大學(xué)張磊&香港城市大學(xué)游家學(xué)&任廣禹&大連化物所劉生忠于JACS刊發(fā)中間相輔助鈣鈦礦相純化用于高性能太陽(yáng)能電池的研究成果，引入了一種語(yǔ)言機(jī)器學(xué)習(xí)方法來(lái)分析合適的添加劑以實(shí)現(xiàn)所需的相純化。通過(guò)快速分析化學(xué)和材料科學(xué)領(lǐng)域的～106篇摘要，該方法確定氨基胍(AG)鹽酸鹽是成核過(guò)程中中間相形成的有希望的候選材料。實(shí)驗(yàn)證實(shí)，AG形成了一種新型的一維中間相 (AGPbI3)，它抑制了溶劑中間相和δ相的形成并促進(jìn)了α相的發(fā)展。因此，太陽(yáng)能電池的效率從23.99%提高到25.46%。由于α相的純化，長(zhǎng)期熱穩(wěn)定性和光穩(wěn)定性顯著提高，在85 °C下老化1056小時(shí)后仍保持初始效率的 82%，在氮?dú)鈿夥障鹿庹?35小時(shí)后仍保持初始效率的94.6%。該策略還提高了柔性太陽(yáng)能電池的性能，使其效率從21.24%提高到22.86%。這項(xiàng)工作旨在快速探索新的中間相，以提高薄膜太陽(yáng)能電池的效率和運(yùn)行穩(wěn)定性。
