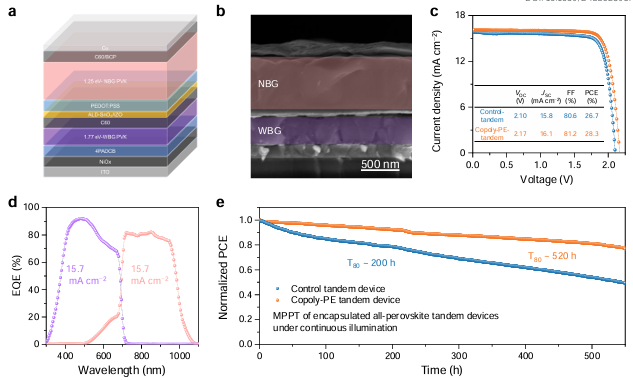

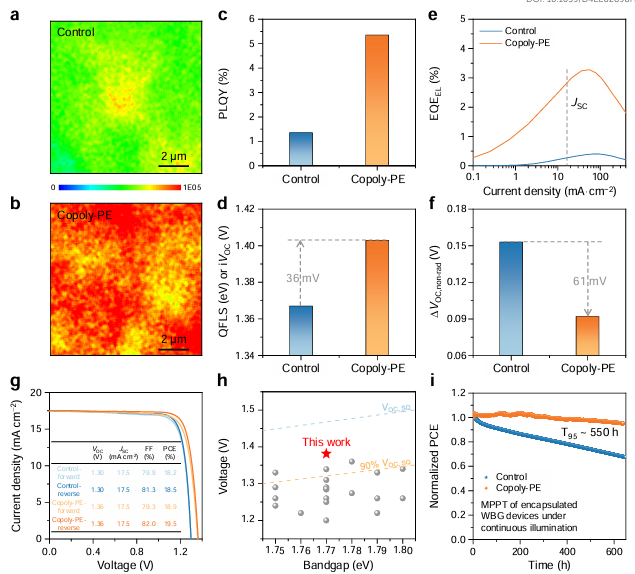

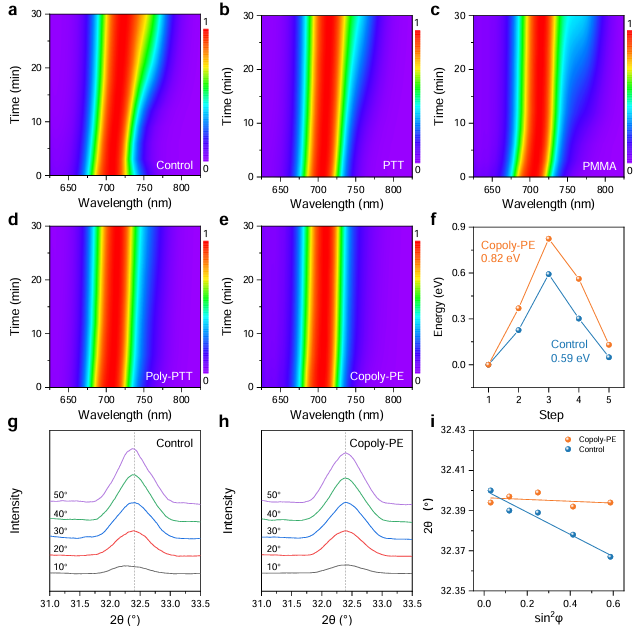

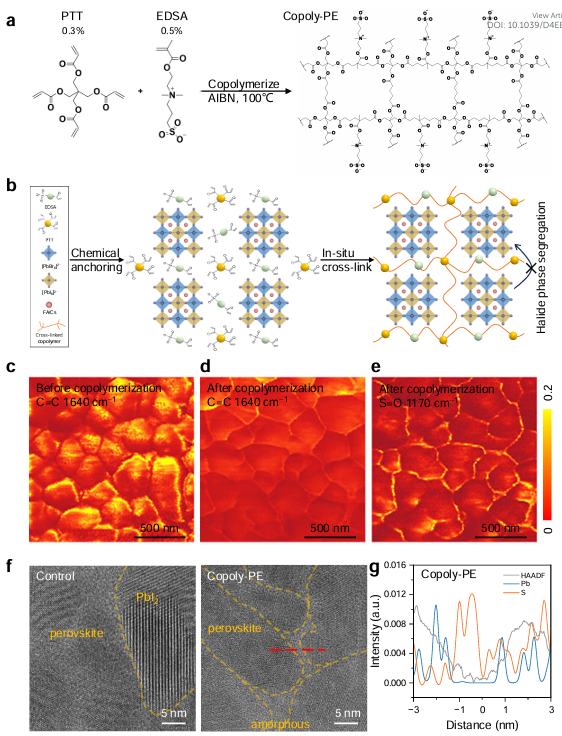

金屬鹵化物鈣鈦礦的可調(diào)帶隙和簡(jiǎn)便的制造使其在疊層太陽能電池中具有吸引力。實(shí)現(xiàn)高性能和穩(wěn)定的鈣鈦礦基疊層的主要瓶頸之一是前子電池中寬帶隙I/Br混合鈣鈦礦的臭名昭著的光誘導(dǎo)相分離。鑒于此，2025年2月4日華中科技大學(xué)榮耀光&李雄&四川大學(xué)趙德威于EES刊發(fā)通過多功能交聯(lián)劑抑制相分離和非輻射損失，實(shí)現(xiàn)高性能全鈣鈦礦疊層太陽能電池的研究成果，研究發(fā)現(xiàn)，與小分子和常規(guī)鏈聚合物相比，交聯(lián)網(wǎng)絡(luò)聚合物可通過鈍化缺陷和減輕鈣鈦礦膜內(nèi)的應(yīng)變來有效抑制光誘導(dǎo)相分離。采用共聚策略在交聯(lián)聚合物上構(gòu)建功能組，進(jìn)一步減少缺陷并提高寬帶隙鈣鈦礦的光/熱穩(wěn)定性。制成的寬帶隙鈣鈦礦太陽能電池經(jīng)認(rèn)證的開路電壓為1.37 V，鈣鈦礦吸收劑帶隙為1.77 eV。VOC損失僅為0.40 V，是經(jīng)認(rèn)證寬帶隙鈣鈦礦太陽能電池中最低的值之一。此外，該策略可以制造高效兩端全鈣鈦礦疊層太陽能電池，效率為 28.3%，VOC為2.17 V。在最大功率點(diǎn)運(yùn)行520小時(shí)后，疊層器件仍可保持其初始效率的80%。
