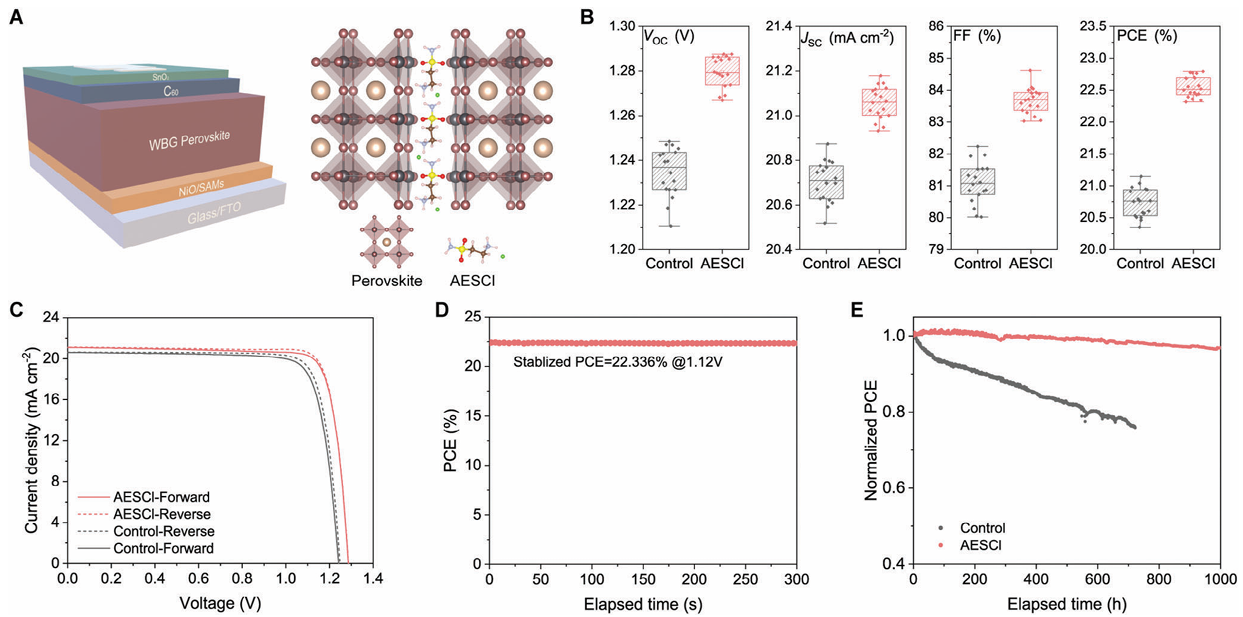

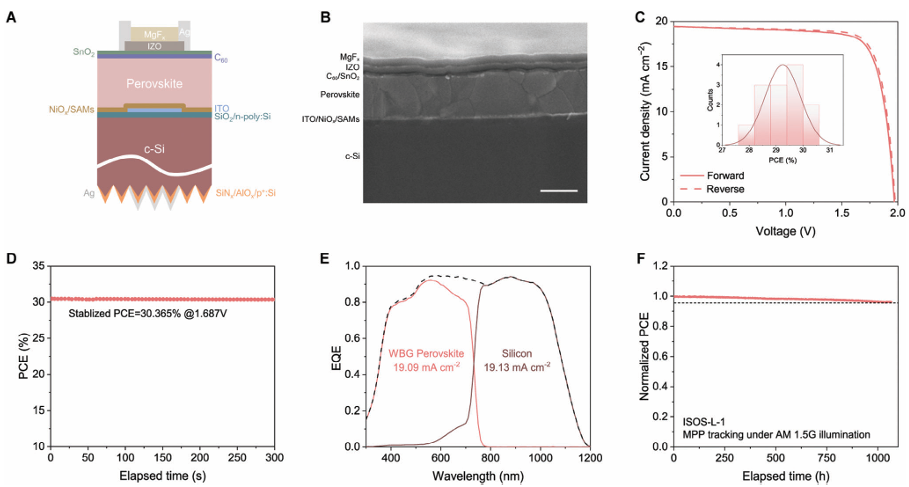

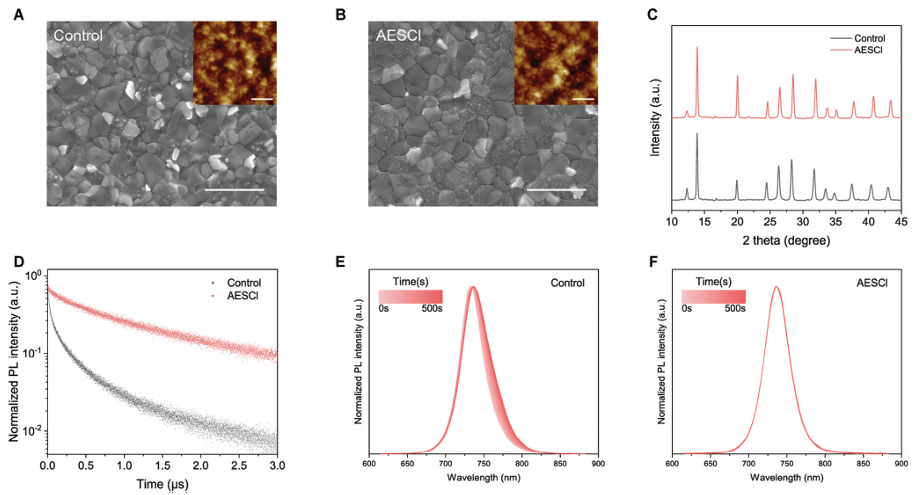

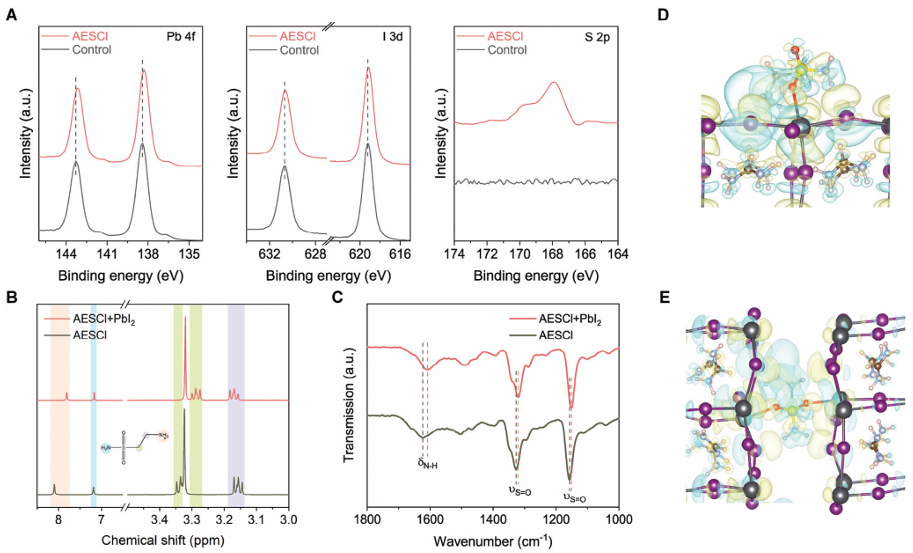

鈣鈦礦/硅串聯(lián)太陽能電池因其具有超越單結(jié)太陽能電池的功率轉(zhuǎn)換效率的潛力而備受關(guān)注。然而，串聯(lián)器件的性能和穩(wěn)定性受到寬帶隙鈣鈦礦子電池中缺陷輔助非輻射復(fù)合和光誘導(dǎo)鹵化物偏析的限制。鑒于此，2025年2月2日上海交通大學(xué)王濤&楊旭東于AFM刊發(fā)寬帶隙鈣鈦礦中的分子橋用于高效穩(wěn)定的鈣鈦礦/硅疊層太陽能電池的研究成果，具有多點螯合位點和橋接能力的2-氨基乙磺酰胺鹽酸鹽(AESCl)被摻入1.68 eV寬帶隙鈣鈦礦中，以全面鈍化晶界和表面的缺陷。結(jié)果，經(jīng)AESCl處理的鈣鈦礦薄膜顯示出抑制的鹵化物偏析，并且由于非輻射復(fù)合減少，冠軍寬帶隙單結(jié)太陽能電池實現(xiàn)了令人印象深刻的22.80%的效率，開路電壓為 1.286V。高效的寬帶隙鈣鈦礦子電池使鈣鈦礦/硅疊層太陽能電池在1 cm² 上達到30.36%的最高效率。此外，在25 °C的環(huán)境空氣中，在連續(xù)AM 1.5G照明下運行1068小時后，疊層器件仍保持其初始效率的96%以上。
