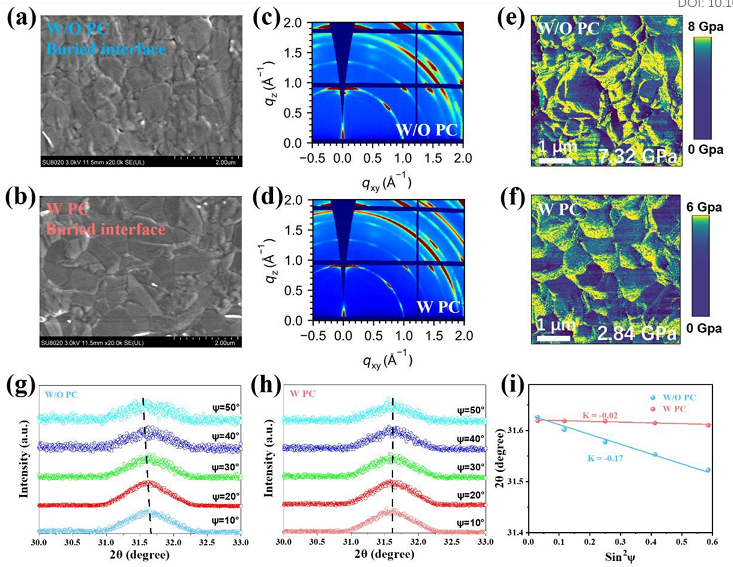

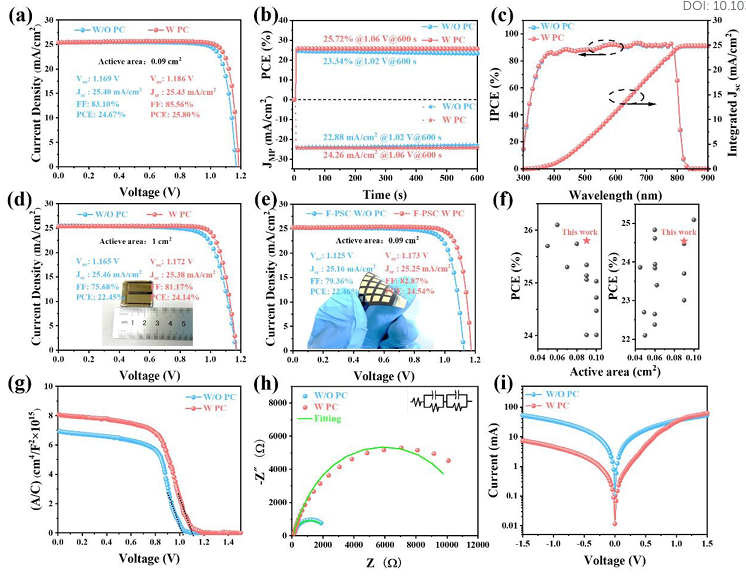

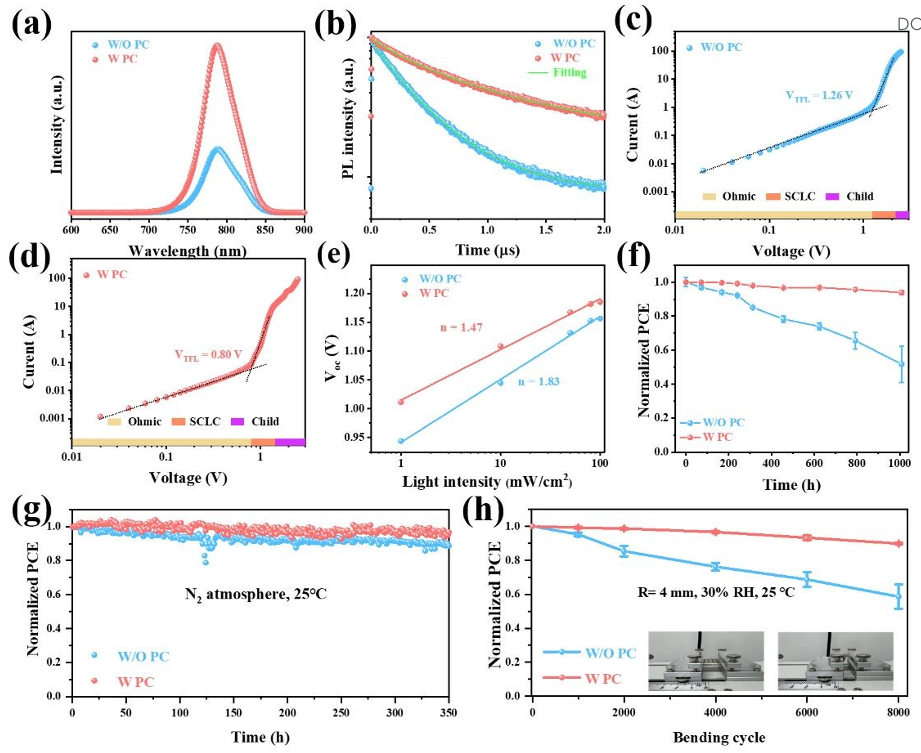

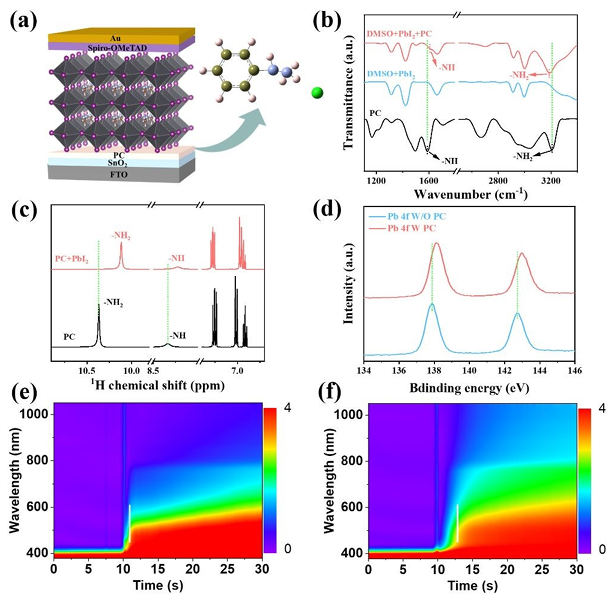

鈣鈦礦薄膜與電子傳輸層之間埋底界面處的缺陷對鈣鈦礦太陽能電池 的能量轉(zhuǎn)換效率和穩(wěn)定性均有不利影響。鑒于此，2025年2月28日陜西師范大學(xué)馮江山&大連化物所劉生忠于EES刊發(fā)埋界面改性實現(xiàn)高性能穩(wěn)定鈣鈦礦太陽能電池的研究成果，本文設(shè)計苯肼氯化物作為有效的鈍化劑，以顯著降低埋底界面處的缺陷密度。研究發(fā)現(xiàn)，苯肼氯化物和PbI2之間的強相互作用不僅可以鈍化埋底界面處的缺陷，而且可以延緩鈣鈦礦薄膜的結(jié)晶過程，從而獲得缺陷少的高質(zhì)量鈣鈦礦薄膜，使小面積器件的效率從24.37%提高到25.80%，大面積(1 cm²)器件的效率高達(dá) 24.12%。此外，柔性鈣鈦礦太陽能電池(F-PSC)的效率提高到24.54%，均在各自類別中名列前茅。鈣鈦礦太陽能電池還具有優(yōu)異的穩(wěn)定性，在 25°C、30%濕度下放置1008小時后仍能保持初始效率的93.94%。這為鈣鈦礦薄膜的埋底改性、鈣鈦礦太陽能電池的大規(guī)模制備和柔性鈣鈦礦太陽能電池的制造奠定了基礎(chǔ)。
