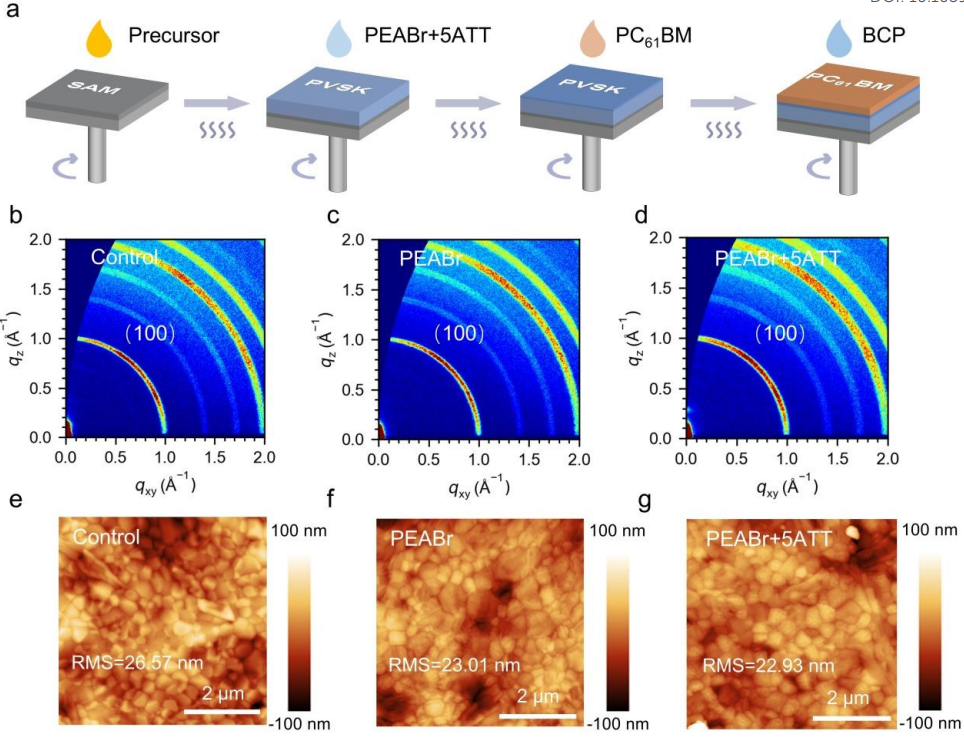

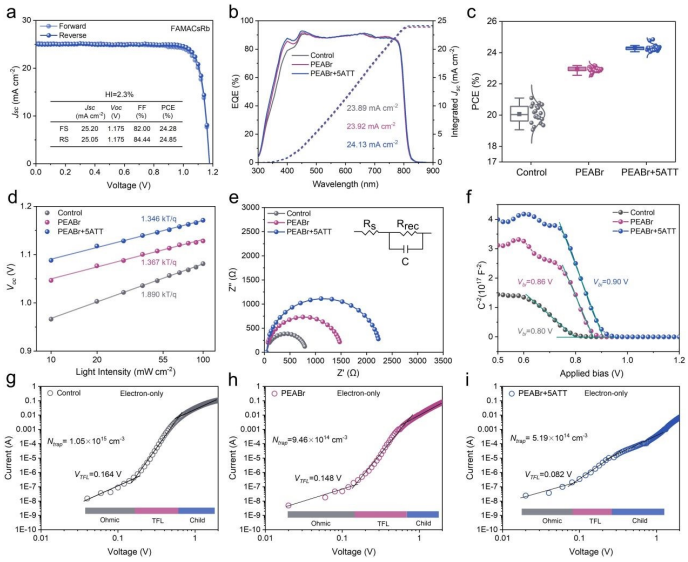

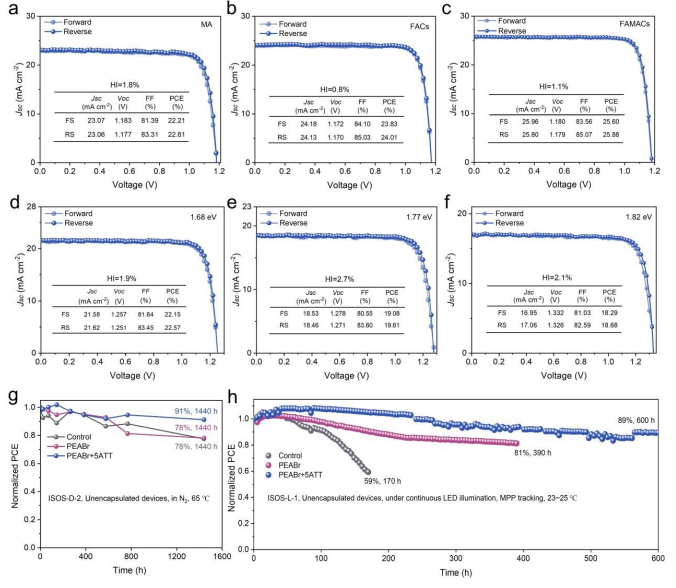

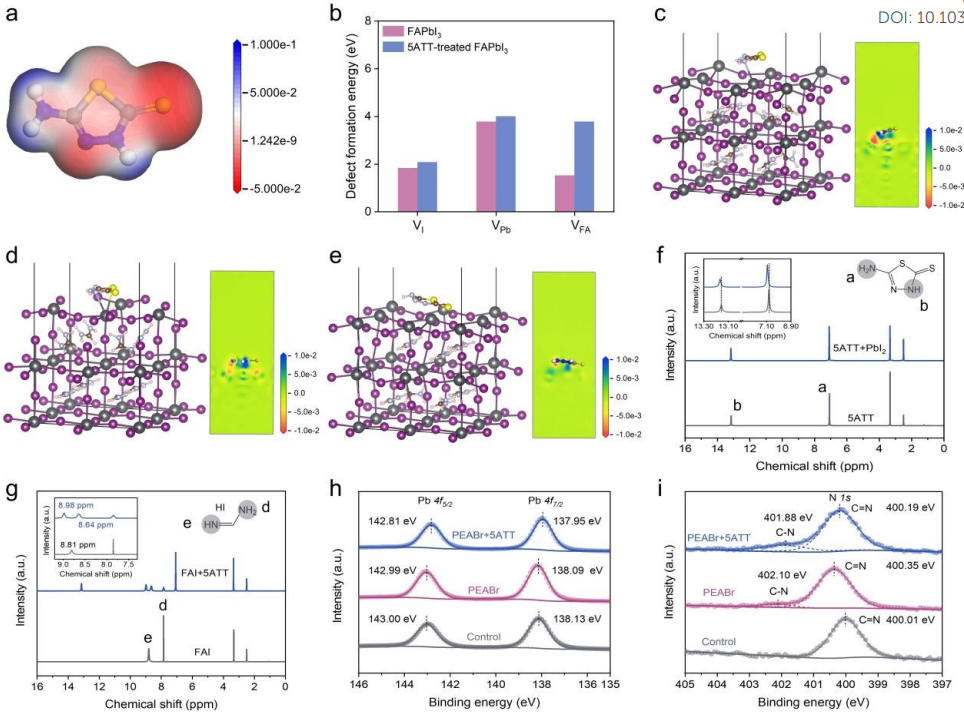

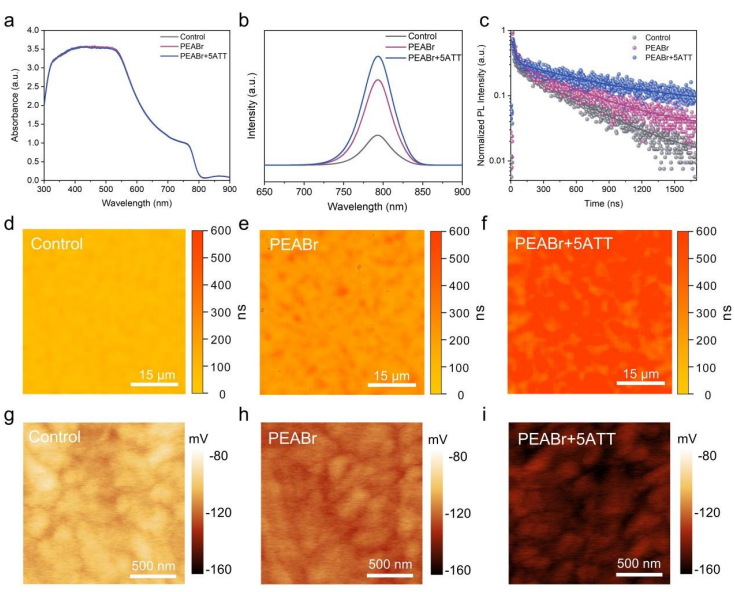

鈣鈦礦薄膜表面后處理作為提高鈣鈦礦太陽能電池（PSCs）性能的最有效方法之一，對實現(xiàn)高效PSCs至關(guān)重要。然而，針對不同A位組分和帶隙鈣鈦礦的通用表面后處理策略往往被忽視。鑒于此，2025年3月19日南京大學(xué)鄭慶東于EES刊發(fā)缺陷和界面管理的通用策略可實現(xiàn)高效穩(wěn)定的反式鈣鈦礦太陽能電池的研究成果，本研究提出了一種通用策略，通過一步旋涂工藝在鈣鈦礦薄膜表面同時引入苯乙胺溴化物（PEABr）和5-氨基-1,3,4-噻二唑-2-巰基（5ATT）。這兩種添加劑不僅能有效鈍化表面缺陷并改善界面接觸，且5ATT可縱向滲透至鈣鈦礦薄膜內(nèi)部以鈍化體缺陷，從而實現(xiàn)對非輻射復(fù)合的抑制和載流子壽命的延長。優(yōu)化后的器件功率轉(zhuǎn)換效率（PCE）達(dá)到24.85%（FAMACsRb體系），較對照組（21.47%）顯著提升。最佳性能器件的穩(wěn)定性也得到增強(qiáng)，在最大功率點（MPP）跟蹤測試下600小時后仍保持初始效率的89%。此外，該策略成功適配多種A位陽離子（MA、FACs、FAMACs）和帶隙（1.68、1.77和1.82 eV）的鈣鈦礦體系，基于FAMACs PSC的冠軍效率達(dá)到25.88%（經(jīng)認(rèn)證為25.44%）。本研究證明該方法具有普適性，可廣泛應(yīng)用于單結(jié)或疊層鈣鈦礦電池的制備，為高效PSCs的大規(guī)模生產(chǎn)提供了極具吸引力的解決方案。
